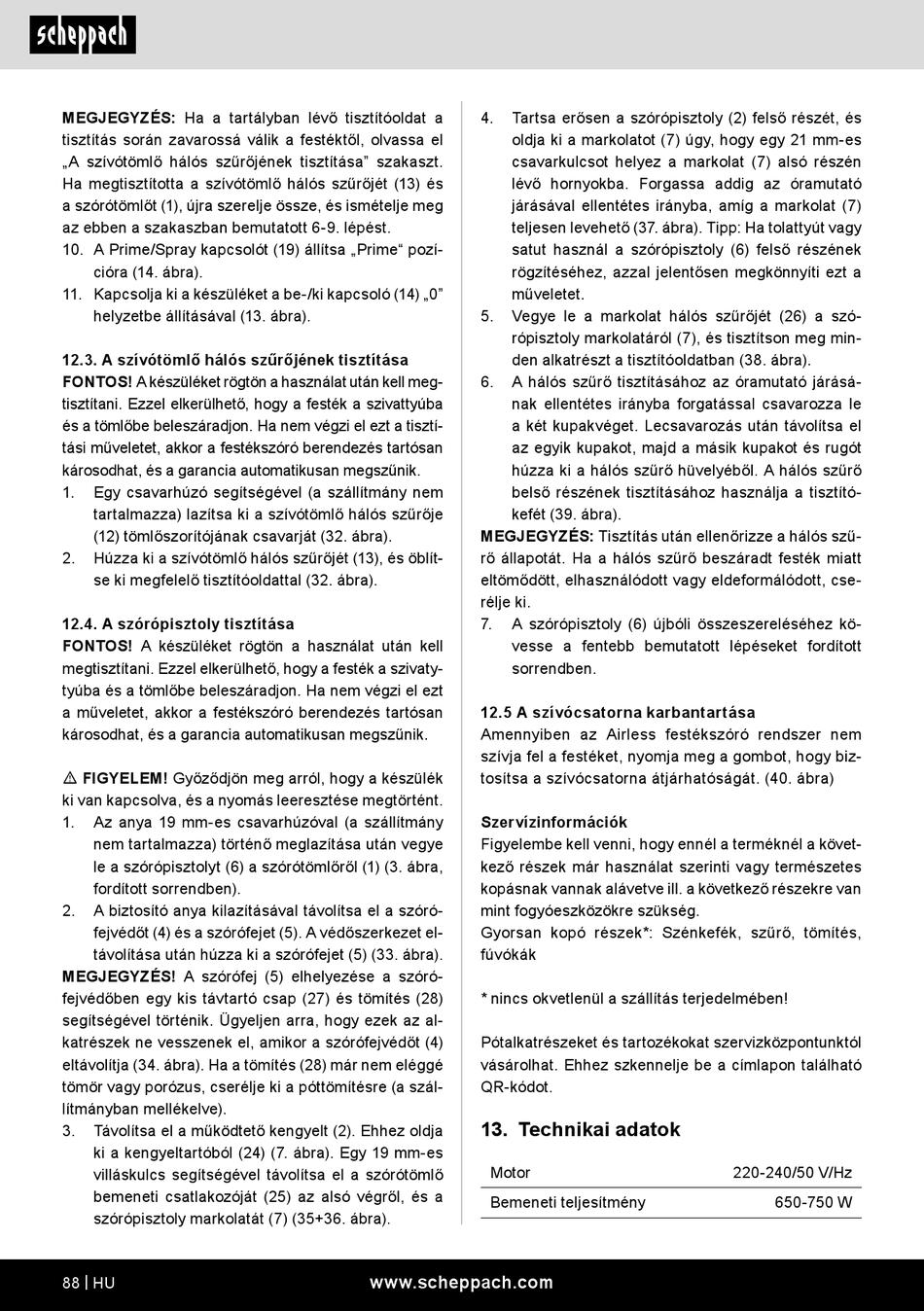

MEGJEGYZÉS: Ha a tartályban lévő tisztítóoldat a
tisztítás során zavarossá válik a festéktől, olvassa el
„A szívótömlő hálós szűrőjének tisztítása" szakaszt.
Ha megtisztította a szívótömlő hálós szűrőjét (13) és
a szórótömlőt (1), újra szerelje össze, és ismételje meg
az ebben a szakaszban bemutatott 6-9. lépést.
10. A Prime/Spray kapcsolót (19) állítsa „Prime" pozí-
cióra (14. ábra).
11. Kapcsolja ki a készüléket a be-/ki kapcsoló (14) „0"
helyzetbe állításával (13. ábra).
12.3. A szívótömlő hálós szűrőjének tisztítása
FONTOS! A készüléket rögtön a használat után kell meg-
tisztítani. Ezzel elkerülhető, hogy a festék a szivattyúba
és a tömlőbe beleszáradjon. Ha nem végzi el ezt a tisztí-
tási műveletet, akkor a festékszóró berendezés tartósan
károsodhat, és a garancia automatikusan megszűnik.
1. Egy csavarhúzó segítségével (a szállítmány nem
tartalmazza) lazítsa ki a szívótömlő hálós szűrője
(12) tömlőszorítójának csavarját (32. ábra).
2. Húzza ki a szívótömlő hálós szűrőjét (13), és öblít-
se ki megfelelő tisztítóoldattal (32. ábra).
12.4. A szórópisztoly tisztítása
FONTOS! A készüléket rögtön a használat után kell
megtisztítani. Ezzel elkerülhető, hogy a festék a szivaty-
tyúba és a tömlőbe beleszáradjon. Ha nem végzi el ezt
a műveletet, akkor a festékszóró berendezés tartósan
károsodhat, és a garancia automatikusan megszűnik.
m FIGYELEM! Győződjön meg arról, hogy a készülék
ki van kapcsolva, és a nyomás leeresztése megtörtént.
1. Az anya 19 mm-es csavarhúzóval (a szállítmány
nem tartalmazza) történő meglazítása után vegye
le a szórópisztolyt (6) a szórótömlőről (1) (3. ábra,
fordított sorrendben).
2. A biztosító anya kilazításával távolítsa el a szóró-
fejvédőt (4) és a szórófejet (5). A védőszerkezet el-
távolítása után húzza ki a szórófejet (5) (33. ábra).
MEGJEGYZÉS! A szórófej (5) elhelyezése a szóró-
fejvédőben egy kis távtartó csap (27) és tömítés (28)
segítségével történik. Ügyeljen arra, hogy ezek az al-
katrészek ne vesszenek el, amikor a szórófejvédőt (4)
eltávolítja (34. ábra). Ha a tömítés (28) már nem eléggé
tömör vagy porózus, cserélje ki a póttömítésre (a szál-
lítmányban mellékelve).
3. Távolítsa el a működtető kengyelt (2). Ehhez oldja
ki a kengyeltartóból (24) (7. ábra). Egy 19 mm-es
villáskulcs segítségével távolítsa el a szórótömlő
bemeneti csatlakozóját (25) az alsó végről, és a
szórópisztoly markolatát (7) (35+36. ábra).
88 | HU
4. Tartsa erősen a szórópisztoly (2) felső részét, és
oldja ki a markolatot (7) úgy, hogy egy 21 mm-es
csavarkulcsot helyez a markolat (7) alsó részén
lévő hornyokba. Forgassa addig az óramutató
járásával ellentétes irányba, amíg a markolat (7)
teljesen levehető (37. ábra). Tipp: Ha tolattyút vagy
satut használ a szórópisztoly (6) felső részének
rögzítéséhez, azzal jelentősen megkönnyíti ezt a
műveletet.
5. Vegye le a markolat hálós szűrőjét (26) a szó-
rópisztoly markolatáról (7), és tisztítson meg min-
den alkatrészt a tisztítóoldatban (38. ábra).
6. A hálós szűrő tisztításához az óramutató járásá-
nak ellentétes irányba forgatással csavarozza le
a két kupakvéget. Lecsavarozás után távolítsa el
az egyik kupakot, majd a másik kupakot és rugót
húzza ki a hálós szűrő hüvelyéből. A hálós szűrő
belső részének tisztításához használja a tisztító-
kefét (39. ábra).
MEGJEGYZÉS: Tisztítás után ellenőrizze a hálós szű-
rő állapotát. Ha a hálós szűrő beszáradt festék miatt
eltömődött, elhasználódott vagy eldeformálódott, cse-
rélje ki.
7. A szórópisztoly (6) újbóli összeszereléséhez kö-
vesse a fentebb bemutatott lépéseket fordított
sorrendben.
12.5 A szívócsatorna karbantartása
Amennyiben az Airless festékszóró rendszer nem
szívja fel a festéket, nyomja meg a gombot, hogy biz-
tosítsa a szívócsatorna átjárhatóságát. (40. ábra)
Szervízinformációk
Figyelembe kell venni, hogy ennél a terméknél a követ-
kező részek már használat szerinti vagy természetes
kopásnak vannak alávetve ill. a következő részekre van
mint fogyóeszközökre szükség.
Gyorsan kopó részek*: Szénkefék, szűrő, tömítés,
fúvókák
* nincs okvetlenül a szállítás terjedelmében!
Pótalkatrészeket és tartozékokat szervizközpontunktól
vásárolhat. Ehhez szkennelje be a címlapon található
QR-kódot.
13. Technikai adatok
Motor
Bemeneti teljesítmény
www.scheppach.com
220-240/50 V/Hz
650-750 W
