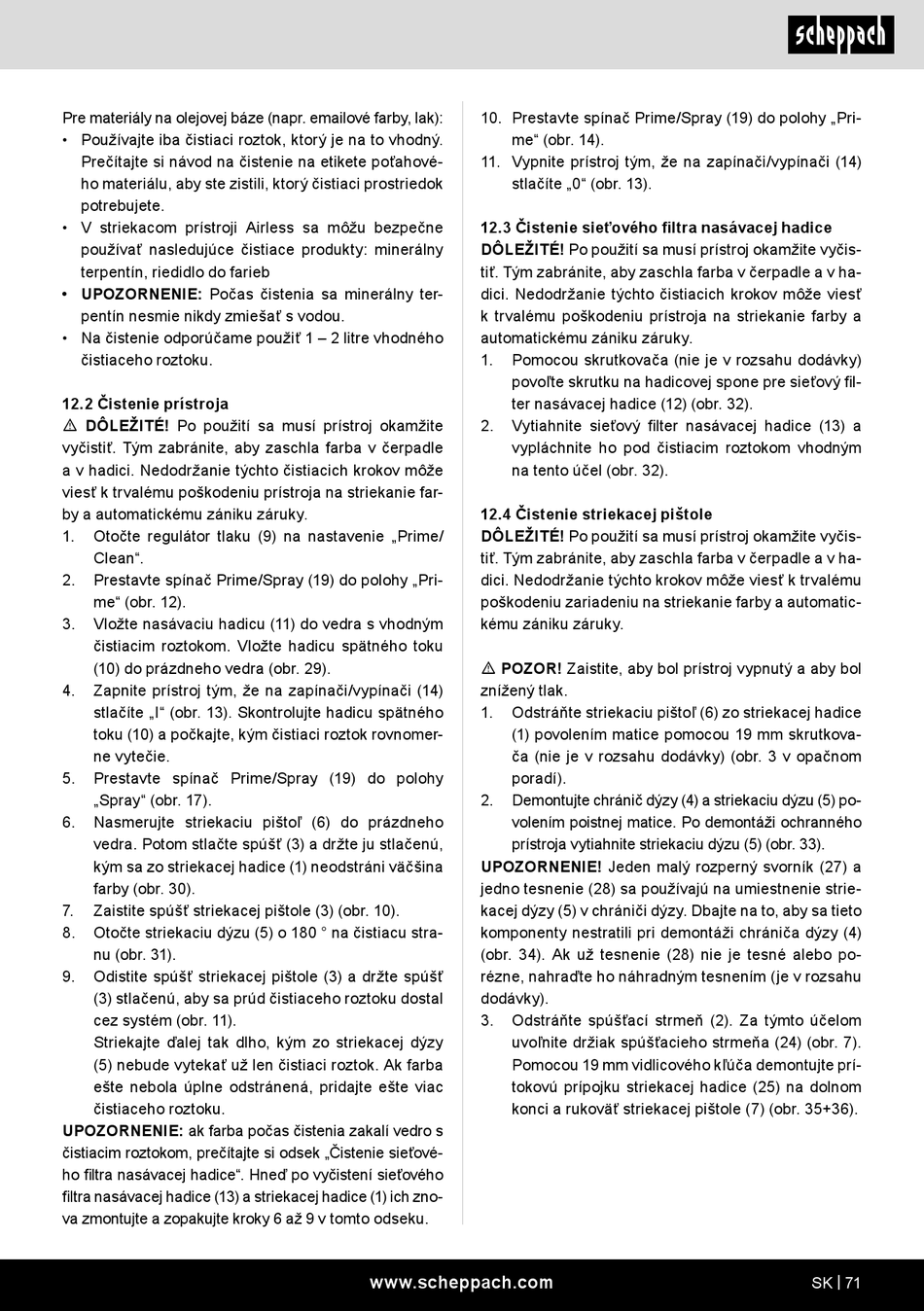

Scheppach ACS3000 Originalbetriebsanleitung Seite 71

Pre materiály na olejovej báze (napr. emailové farby, lak):
• Používajte iba čistiaci roztok, ktorý je na to vhodný.
Prečítajte si návod na čistenie na etikete poťahové-
ho materiálu, aby ste zistili, ktorý čistiaci prostriedok
potrebujete.
• V striekacom prístroji Airless sa môžu bezpečne
používať nasledujúce čistiace produkty: minerálny
terpentín, riedidlo do farieb
• UPOZORNENIE: Počas čistenia sa minerálny ter-
pentín nesmie nikdy zmiešať s vodou.
• Na čistenie odporúčame použiť 1 – 2 litre vhodného
čistiaceho roztoku.
12.2 Čistenie prístroja
m DÔLEŽITÉ! Po použití sa musí prístroj okamžite
vyčistiť. Tým zabránite, aby zaschla farba v čerpadle
a v hadici. Nedodržanie týchto čistiacich krokov môže
viesť k trvalému poškodeniu prístroja na striekanie far-
by a automatickému zániku záruky.
1. Otočte regulátor tlaku (9) na nastavenie „Prime/
Clean".
2. Prestavte spínač Prime/Spray (19) do polohy „Pri-
me" (obr. 12).
3. Vložte nasávaciu hadicu (11) do vedra s vhodným
čistiacim roztokom. Vložte hadicu spätného toku
(10) do prázdneho vedra (obr. 29).
4. Zapnite prístroj tým, že na zapínači/vypínači (14)
stlačíte „I" (obr. 13). Skontrolujte hadicu spätného
toku (10) a počkajte, kým čistiaci roztok rovnomer-
ne vytečie.
5. Prestavte spínač Prime/Spray (19) do polohy
„Spray" (obr. 17).
6. Nasmerujte striekaciu pištoľ (6) do prázdneho
vedra. Potom stlačte spúšť (3) a držte ju stlačenú,
kým sa zo striekacej hadice (1) neodstráni väčšina
farby (obr. 30).
7. Zaistite spúšť striekacej pištole (3) (obr. 10).
8. Otočte striekaciu dýzu (5) o 180 ° na čistiacu stra-
nu (obr. 31).
9. Odistite spúšť striekacej pištole (3) a držte spúšť
(3) stlačenú, aby sa prúd čistiaceho roztoku dostal
cez systém (obr. 11).
Striekajte ďalej tak dlho, kým zo striekacej dýzy
(5) nebude vytekať už len čistiaci roztok. Ak farba
ešte nebola úplne odstránená, pridajte ešte viac
čistiaceho roztoku.
UPOZORNENIE: ak farba počas čistenia zakalí vedro s
čistiacim roztokom, prečítajte si odsek „Čistenie sieťové-
ho filtra nasávacej hadice". Hneď po vyčistení sieťového
filtra nasávacej hadice (13) a striekacej hadice (1) ich zno-
va zmontujte a zopakujte kroky 6 až 9 v tomto odseku.
10. Prestavte spínač Prime/Spray (19) do polohy „Pri-
me" (obr. 14).
11. Vypnite prístroj tým, že na zapínači/vypínači (14)
stlačíte „0" (obr. 13).
12.3 Čistenie sieťového filtra nasávacej hadice
DÔLEŽITÉ! Po použití sa musí prístroj okamžite vyčis-
tiť. Tým zabránite, aby zaschla farba v čerpadle a v ha-
dici. Nedodržanie týchto čistiacich krokov môže viesť
k trvalému poškodeniu prístroja na striekanie farby a
automatickému zániku záruky.
1. Pomocou skrutkovača (nie je v rozsahu dodávky)
povoľte skrutku na hadicovej spone pre sieťový fil-
ter nasávacej hadice (12) (obr. 32).
2. Vytiahnite sieťový filter nasávacej hadice (13) a
vypláchnite ho pod čistiacim roztokom vhodným
na tento účel (obr. 32).
12.4 Čistenie striekacej pištole
DÔLEŽITÉ! Po použití sa musí prístroj okamžite vyčis-
tiť. Tým zabránite, aby zaschla farba v čerpadle a v ha-
dici. Nedodržanie týchto krokov môže viesť k trvalému
poškodeniu zariadeniu na striekanie farby a automatic-
kému zániku záruky.
m POZOR! Zaistite, aby bol prístroj vypnutý a aby bol
znížený tlak.
1. Odstráňte striekaciu pištoľ (6) zo striekacej hadice
(1) povolením matice pomocou 19 mm skrutkova-
ča (nie je v rozsahu dodávky) (obr. 3 v opačnom
poradí).
2. Demontujte chránič dýzy (4) a striekaciu dýzu (5) po-
volením poistnej matice. Po demontáži ochranného
prístroja vytiahnite striekaciu dýzu (5) (obr. 33).
UPOZORNENIE! Jeden malý rozperný svorník (27) a
jedno tesnenie (28) sa používajú na umiestnenie strie-
kacej dýzy (5) v chrániči dýzy. Dbajte na to, aby sa tieto
komponenty nestratili pri demontáži chrániča dýzy (4)
(obr. 34). Ak už tesnenie (28) nie je tesné alebo po-
rézne, nahraďte ho náhradným tesnením (je v rozsahu
dodávky).
3. Odstráňte spúšťací strmeň (2). Za týmto účelom
uvoľnite držiak spúšťacieho strmeňa (24) (obr. 7).
Pomocou 19 mm vidlicového kľúča demontujte prí-
tokovú prípojku striekacej hadice (25) na dolnom
konci a rukoväť striekacej pištole (7) (obr. 35+36).
www.scheppach.com
SK | 71
