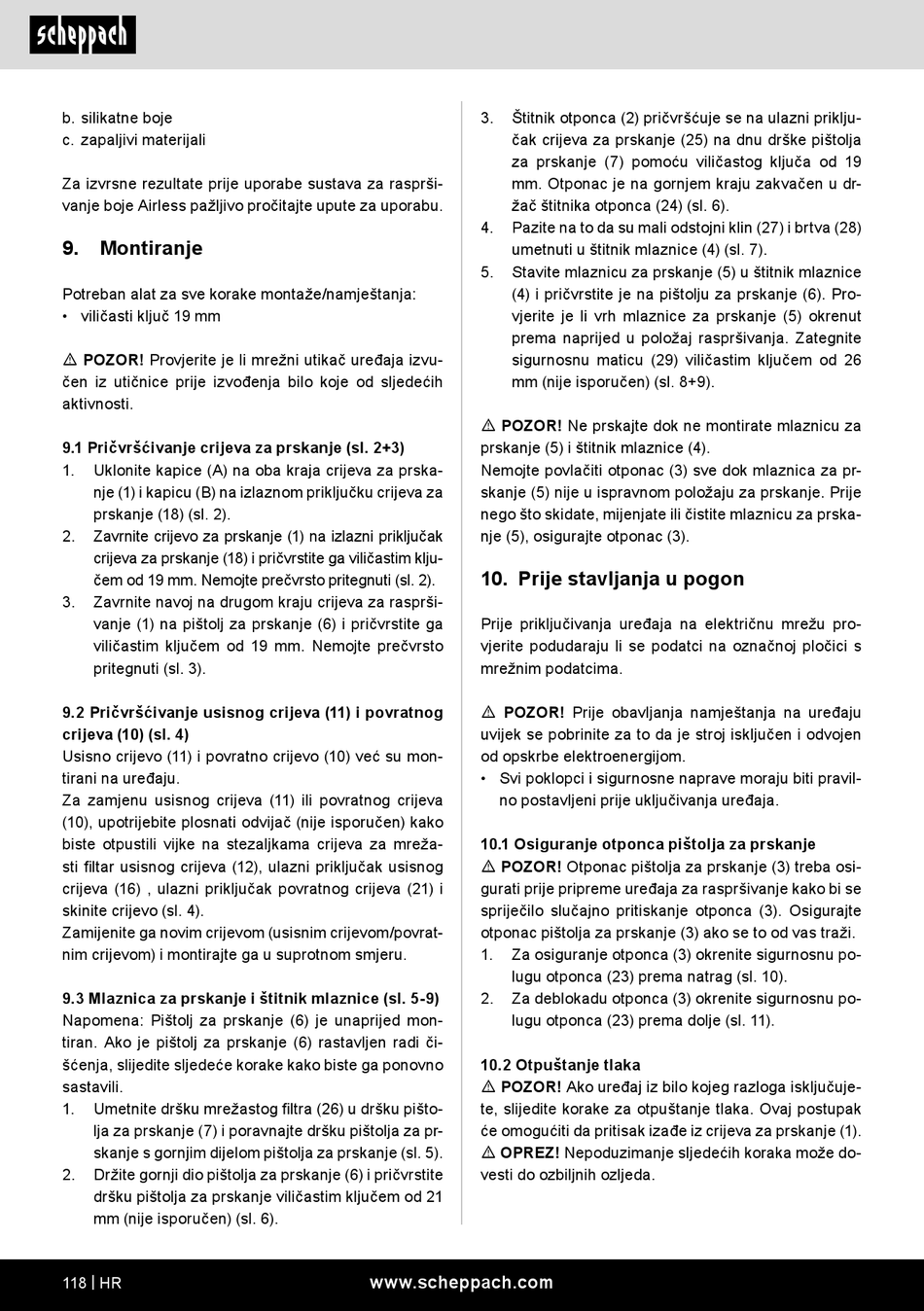

b. silikatne boje
c. zapaljivi materijali
Za izvrsne rezultate prije uporabe sustava za rasprši-
vanje boje Airless pažljivo pročitajte upute za uporabu.
Montiranje
9.
Potreban alat za sve korake montaže/namještanja:
• viličasti ključ 19 mm
m POZOR! Provjerite je li mrežni utikač uređaja izvu-
čen iz utičnice prije izvođenja bilo koje od sljedećih
aktivnosti.
9.1 Pričvršćivanje crijeva za prskanje (sl. 2+3)
1. Uklonite kapice (A) na oba kraja crijeva za prska-
nje (1) i kapicu (B) na izlaznom priključku crijeva za
prskanje (18) (sl. 2).
2. Zavrnite crijevo za prskanje (1) na izlazni priključak
crijeva za prskanje (18) i pričvrstite ga viličastim klju-
čem od 19 mm. Nemojte prečvrsto pritegnuti (sl. 2).
3. Zavrnite navoj na drugom kraju crijeva za rasprši-
vanje (1) na pištolj za prskanje (6) i pričvrstite ga
viličastim ključem od 19 mm. Nemojte prečvrsto
pritegnuti (sl. 3).
9.2 Pričvršćivanje usisnog crijeva (11) i povratnog
crijeva (10) (sl. 4)
Usisno crijevo (11) i povratno crijevo (10) već su mon-
tirani na uređaju.
Za zamjenu usisnog crijeva (11) ili povratnog crijeva
(10), upotrijebite plosnati odvijač (nije isporučen) kako
biste otpustili vijke na stezaljkama crijeva za mreža-
sti filtar usisnog crijeva (12), ulazni priključak usisnog
crijeva (16) , ulazni priključak povratnog crijeva (21) i
skinite crijevo (sl. 4).
Zamijenite ga novim crijevom (usisnim crijevom/povrat-
nim crijevom) i montirajte ga u suprotnom smjeru.
9.3 Mlaznica za prskanje i štitnik mlaznice (sl. 5-9)
Napomena: Pištolj za prskanje (6) je unaprijed mon-
tiran. Ako je pištolj za prskanje (6) rastavljen radi či-
šćenja, slijedite sljedeće korake kako biste ga ponovno
sastavili.
1. Umetnite dršku mrežastog filtra (26) u dršku pišto-
lja za prskanje (7) i poravnajte dršku pištolja za pr-
skanje s gornjim dijelom pištolja za prskanje (sl. 5).
2. Držite gornji dio pištolja za prskanje (6) i pričvrstite
dršku pištolja za prskanje viličastim ključem od 21
mm (nije isporučen) (sl. 6).
118 | HR
3. Štitnik otponca (2) pričvršćuje se na ulazni priklju-
čak crijeva za prskanje (25) na dnu drške pištolja
za prskanje (7) pomoću viličastog ključa od 19
mm. Otponac je na gornjem kraju zakvačen u dr-
žač štitnika otponca (24) (sl. 6).
4. Pazite na to da su mali odstojni klin (27) i brtva (28)
umetnuti u štitnik mlaznice (4) (sl. 7).
5. Stavite mlaznicu za prskanje (5) u štitnik mlaznice
(4) i pričvrstite je na pištolju za prskanje (6). Pro-
vjerite je li vrh mlaznice za prskanje (5) okrenut
prema naprijed u položaj raspršivanja. Zategnite
sigurnosnu maticu (29) viličastim ključem od 26
mm (nije isporučen) (sl. 8+9).
m POZOR! Ne prskajte dok ne montirate mlaznicu za
prskanje (5) i štitnik mlaznice (4).
Nemojte povlačiti otponac (3) sve dok mlaznica za pr-
skanje (5) nije u ispravnom položaju za prskanje. Prije
nego što skidate, mijenjate ili čistite mlaznicu za prska-
nje (5), osigurajte otponac (3).
10. Prije stavljanja u pogon
Prije priključivanja uređaja na električnu mrežu pro-
vjerite podudaraju li se podatci na označnoj pločici s
mrežnim podatcima.
m POZOR! Prije obavljanja namještanja na uređaju
uvijek se pobrinite za to da je stroj isključen i odvojen
od opskrbe elektroenergijom.
• Svi poklopci i sigurnosne naprave moraju biti pravil-
no postavljeni prije uključivanja uređaja.
10.1 Osiguranje otponca pištolja za prskanje
m POZOR! Otponac pištolja za prskanje (3) treba osi-
gurati prije pripreme uređaja za raspršivanje kako bi se
spriječilo slučajno pritiskanje otponca (3). Osigurajte
otponac pištolja za prskanje (3) ako se to od vas traži.
1. Za osiguranje otponca (3) okrenite sigurnosnu po-
lugu otponca (23) prema natrag (sl. 10).
2. Za deblokadu otponca (3) okrenite sigurnosnu po-
lugu otponca (23) prema dolje (sl. 11).
10.2 Otpuštanje tlaka
m POZOR! Ako uređaj iz bilo kojeg razloga isključuje-
te, slijedite korake za otpuštanje tlaka. Ovaj postupak
će omogućiti da pritisak izađe iz crijeva za prskanje (1).
m OPREZ! Nepoduzimanje sljedećih koraka može do-
vesti do ozbiljnih ozljeda.
