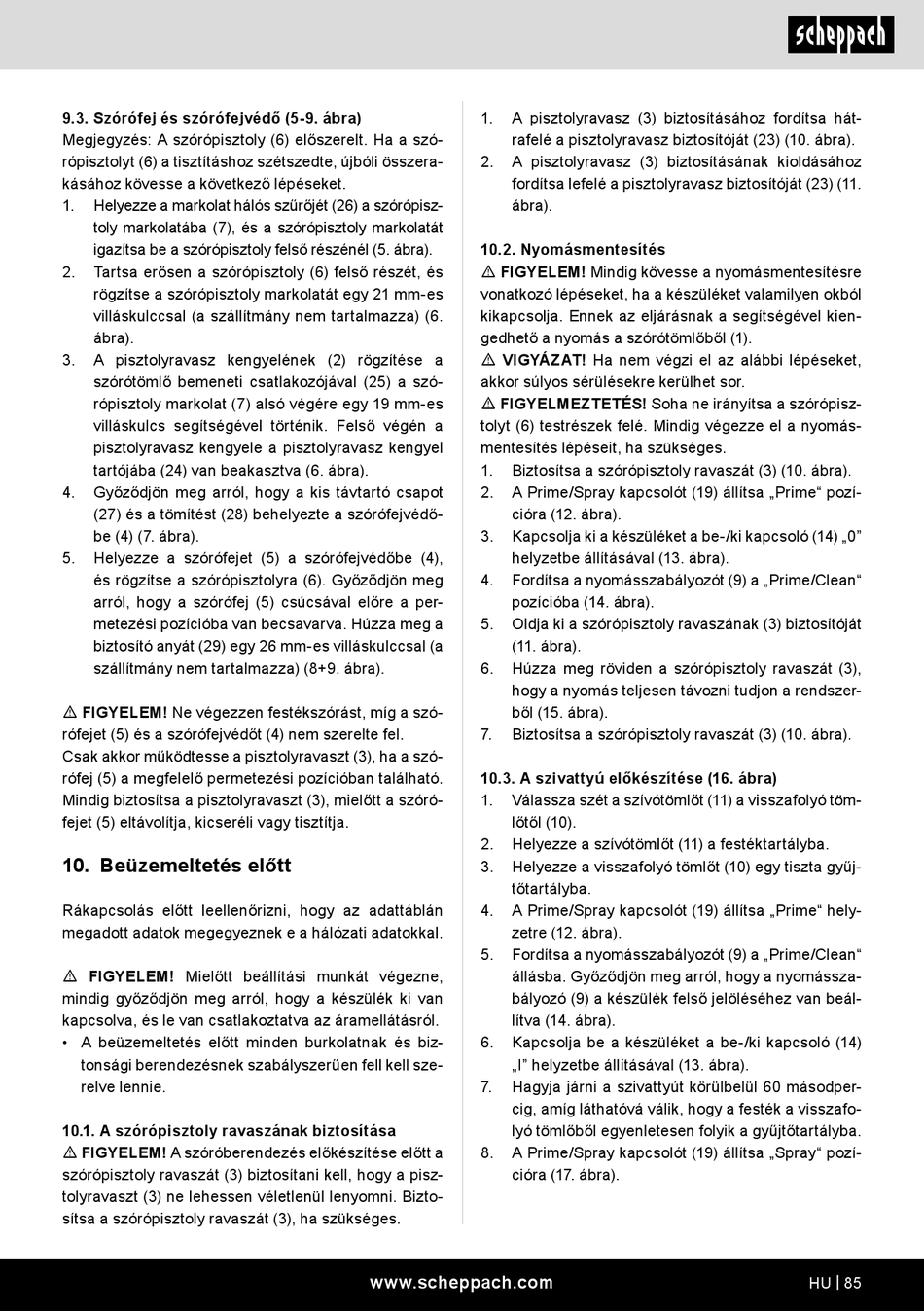

9.3. Szórófej és szórófejvédő (5-9. ábra)
Megjegyzés: A szórópisztoly (6) előszerelt. Ha a szó-
rópisztolyt (6) a tisztításhoz szétszedte, újbóli összera-
kásához kövesse a következő lépéseket.
1. Helyezze a markolat hálós szűrőjét (26) a szórópisz-
toly markolatába (7), és a szórópisztoly markolatát
igazítsa be a szórópisztoly felső részénél (5. ábra).
2. Tartsa erősen a szórópisztoly (6) felső részét, és
rögzítse a szórópisztoly markolatát egy 21 mm-es
villáskulccsal (a szállítmány nem tartalmazza) (6.
ábra).
3. A pisztolyravasz kengyelének (2) rögzítése a
szórótömlő bemeneti csatlakozójával (25) a szó-
rópisztoly markolat (7) alsó végére egy 19 mm-es
villáskulcs segítségével történik. Felső végén a
pisztolyravasz kengyele a pisztolyravasz kengyel
tartójába (24) van beakasztva (6. ábra).
4. Győződjön meg arról, hogy a kis távtartó csapot
(27) és a tömítést (28) behelyezte a szórófejvédő-
be (4) (7. ábra).
5. Helyezze a szórófejet (5) a szórófejvédőbe (4),
és rögzítse a szórópisztolyra (6). Győződjön meg
arról, hogy a szórófej (5) csúcsával előre a per-
metezési pozícióba van becsavarva. Húzza meg a
biztosító anyát (29) egy 26 mm-es villáskulccsal (a
szállítmány nem tartalmazza) (8+9. ábra).
m FIGYELEM! Ne végezzen festékszórást, míg a szó-
rófejet (5) és a szórófejvédőt (4) nem szerelte fel.
Csak akkor működtesse a pisztolyravaszt (3), ha a szó-
rófej (5) a megfelelő permetezési pozícióban található.
Mindig biztosítsa a pisztolyravaszt (3), mielőtt a szóró-
fejet (5) eltávolítja, kicseréli vagy tisztítja.
10. Beüzemeltetés előtt
Rákapcsolás előtt leellenőrizni, hogy az adattáblán
megadott adatok megegyeznek e a hálózati adatokkal.
m FIGYELEM! Mielőtt beállítási munkát végezne,
mindig győződjön meg arról, hogy a készülék ki van
kapcsolva, és le van csatlakoztatva az áramellátásról.
• A beüzemeltetés előtt minden burkolatnak és biz-
tonsági berendezésnek szabályszerűen fell kell sze-
relve lennie.
10.1. A szórópisztoly ravaszának biztosítása
m FIGYELEM! A szóróberendezés előkészítése előtt a
szórópisztoly ravaszát (3) biztosítani kell, hogy a pisz-
tolyravaszt (3) ne lehessen véletlenül lenyomni. Bizto-
sítsa a szórópisztoly ravaszát (3), ha szükséges.
1. A pisztolyravasz (3) biztosításához fordítsa hát-
rafelé a pisztolyravasz biztosítóját (23) (10. ábra).
2. A pisztolyravasz (3) biztosításának kioldásához
fordítsa lefelé a pisztolyravasz biztosítóját (23) (11.
ábra).
10.2. Nyomásmentesítés
m FIGYELEM! Mindig kövesse a nyomásmentesítésre
vonatkozó lépéseket, ha a készüléket valamilyen okból
kikapcsolja. Ennek az eljárásnak a segítségével kien-
gedhető a nyomás a szórótömlőből (1).
m VIGYÁZAT! Ha nem végzi el az alábbi lépéseket,
akkor súlyos sérülésekre kerülhet sor.
m FIGYELMEZTETÉS! Soha ne irányítsa a szórópisz-
tolyt (6) testrészek felé. Mindig végezze el a nyomás-
mentesítés lépéseit, ha szükséges.
1. Biztosítsa a szórópisztoly ravaszát (3) (10. ábra).
2. A Prime/Spray kapcsolót (19) állítsa „Prime" pozí-
cióra (12. ábra).
3. Kapcsolja ki a készüléket a be-/ki kapcsoló (14) „0"
helyzetbe állításával (13. ábra).
4. Fordítsa a nyomásszabályozót (9) a „Prime/Clean"
pozícióba (14. ábra).
5. Oldja ki a szórópisztoly ravaszának (3) biztosítóját
(11. ábra).
6. Húzza meg röviden a szórópisztoly ravaszát (3),
hogy a nyomás teljesen távozni tudjon a rendszer-
ből (15. ábra).
7. Biztosítsa a szórópisztoly ravaszát (3) (10. ábra).
10.3. A szivattyú előkészítése (16. ábra)
1. Válassza szét a szívótömlőt (11) a visszafolyó töm-
lőtől (10).
2. Helyezze a szívótömlőt (11) a festéktartályba.
3. Helyezze a visszafolyó tömlőt (10) egy tiszta gyűj-
tőtartályba.
4. A Prime/Spray kapcsolót (19) állítsa „Prime" hely-
zetre (12. ábra).
5. Fordítsa a nyomásszabályozót (9) a „Prime/Clean"
állásba. Győződjön meg arról, hogy a nyomássza-
bályozó (9) a készülék felső jelöléséhez van beál-
lítva (14. ábra).
6. Kapcsolja be a készüléket a be-/ki kapcsoló (14)
„I" helyzetbe állításával (13. ábra).
7. Hagyja járni a szivattyút körülbelül 60 másodper-
cig, amíg láthatóvá válik, hogy a festék a visszafo-
lyó tömlőből egyenletesen folyik a gyűjtőtartályba.
8. A Prime/Spray kapcsolót (19) állítsa „Spray" pozí-
cióra (17. ábra).
