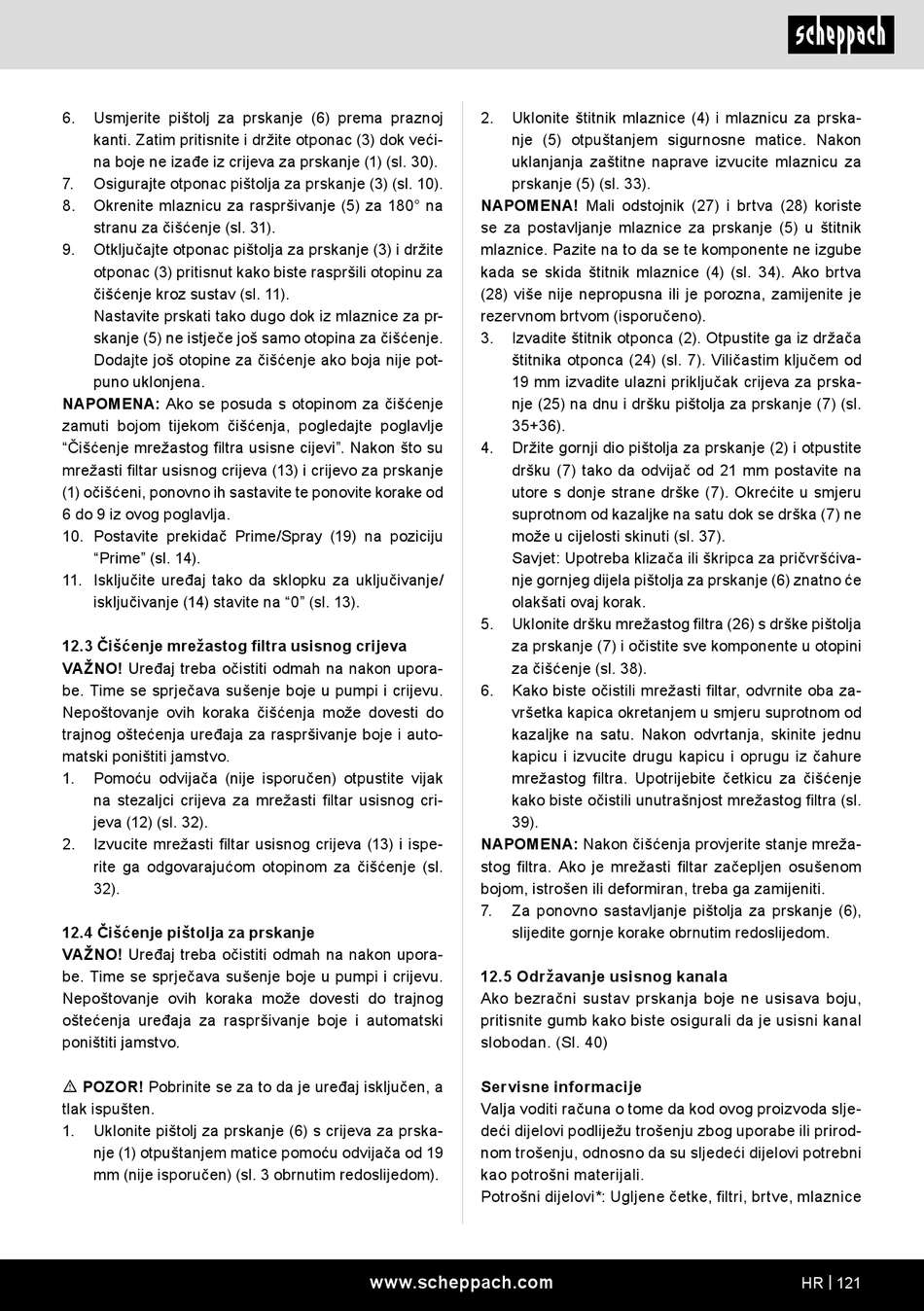

6. Usmjerite pištolj za prskanje (6) prema praznoj
kanti. Zatim pritisnite i držite otponac (3) dok veći-
na boje ne izađe iz crijeva za prskanje (1) (sl. 30).
7. Osigurajte otponac pištolja za prskanje (3) (sl. 10).
8. Okrenite mlaznicu za raspršivanje (5) za 180° na
stranu za čišćenje (sl. 31).
9. Otključajte otponac pištolja za prskanje (3) i držite
otponac (3) pritisnut kako biste raspršili otopinu za
čišćenje kroz sustav (sl. 11).
Nastavite prskati tako dugo dok iz mlaznice za pr-
skanje (5) ne istječe još samo otopina za čišćenje.
Dodajte još otopine za čišćenje ako boja nije pot-
puno uklonjena.
NAPOMENA: Ako se posuda s otopinom za čišćenje
zamuti bojom tijekom čišćenja, pogledajte poglavlje
"Čišćenje mrežastog filtra usisne cijevi". Nakon što su
mrežasti filtar usisnog crijeva (13) i crijevo za prskanje
(1) očišćeni, ponovno ih sastavite te ponovite korake od
6 do 9 iz ovog poglavlja.
10. Postavite prekidač Prime/Spray (19) na poziciju
"Prime" (sl. 14).
11. Isključite uređaj tako da sklopku za uključivanje/
isključivanje (14) stavite na "0" (sl. 13).
12.3 Čišćenje mrežastog filtra usisnog crijeva
VAŽNO! Uređaj treba očistiti odmah na nakon upora-
be. Time se sprječava sušenje boje u pumpi i crijevu.
Nepoštovanje ovih koraka čišćenja može dovesti do
trajnog oštećenja uređaja za raspršivanje boje i auto-
matski poništiti jamstvo.
1. Pomoću odvijača (nije isporučen) otpustite vijak
na stezaljci crijeva za mrežasti filtar usisnog cri-
jeva (12) (sl. 32).
2. Izvucite mrežasti filtar usisnog crijeva (13) i ispe-
rite ga odgovarajućom otopinom za čišćenje (sl.
32).
12.4 Čišćenje pištolja za prskanje
VAŽNO! Uređaj treba očistiti odmah na nakon upora-
be. Time se sprječava sušenje boje u pumpi i crijevu.
Nepoštovanje ovih koraka može dovesti do trajnog
oštećenja uređaja za raspršivanje boje i automatski
poništiti jamstvo.
m POZOR! Pobrinite se za to da je uređaj isključen, a
tlak ispušten.
1. Uklonite pištolj za prskanje (6) s crijeva za prska-
nje (1) otpuštanjem matice pomoću odvijača od 19
mm (nije isporučen) (sl. 3 obrnutim redoslijedom).
2. Uklonite štitnik mlaznice (4) i mlaznicu za prska-
nje (5) otpuštanjem sigurnosne matice. Nakon
uklanjanja zaštitne naprave izvucite mlaznicu za
prskanje (5) (sl. 33).
NAPOMENA! Mali odstojnik (27) i brtva (28) koriste
se za postavljanje mlaznice za prskanje (5) u štitnik
mlaznice. Pazite na to da se te komponente ne izgube
kada se skida štitnik mlaznice (4) (sl. 34). Ako brtva
(28) više nije nepropusna ili je porozna, zamijenite je
rezervnom brtvom (isporučeno).
3. Izvadite štitnik otponca (2). Otpustite ga iz držača
štitnika otponca (24) (sl. 7). Viličastim ključem od
19 mm izvadite ulazni priključak crijeva za prska-
nje (25) na dnu i dršku pištolja za prskanje (7) (sl.
35+36).
4. Držite gornji dio pištolja za prskanje (2) i otpustite
dršku (7) tako da odvijač od 21 mm postavite na
utore s donje strane drške (7). Okrećite u smjeru
suprotnom od kazaljke na satu dok se drška (7) ne
može u cijelosti skinuti (sl. 37).
Savjet: Upotreba klizača ili škripca za pričvršćiva-
nje gornjeg dijela pištolja za prskanje (6) znatno će
olakšati ovaj korak.
5. Uklonite dršku mrežastog filtra (26) s drške pištolja
za prskanje (7) i očistite sve komponente u otopini
za čišćenje (sl. 38).
6. Kako biste očistili mrežasti filtar, odvrnite oba za-
vršetka kapica okretanjem u smjeru suprotnom od
kazaljke na satu. Nakon odvrtanja, skinite jednu
kapicu i izvucite drugu kapicu i oprugu iz čahure
mrežastog filtra. Upotrijebite četkicu za čišćenje
kako biste očistili unutrašnjost mrežastog filtra (sl.
39).
NAPOMENA: Nakon čišćenja provjerite stanje mreža-
stog filtra. Ako je mrežasti filtar začepljen osušenom
bojom, istrošen ili deformiran, treba ga zamijeniti.
7. Za ponovno sastavljanje pištolja za prskanje (6),
slijedite gornje korake obrnutim redoslijedom.
12.5 Održavanje usisnog kanala
Ako bezračni sustav prskanja boje ne usisava boju,
pritisnite gumb kako biste osigurali da je usisni kanal
slobodan. (Sl. 40)
Servisne informacije
Valja voditi računa o tome da kod ovog proizvoda slje-
deći dijelovi podliježu trošenju zbog uporabe ili prirod-
nom trošenju, odnosno da su sljedeći dijelovi potrebni
kao potrošni materijali.
Potrošni dijelovi*: Ugljene četke, filtri, brtve, mlaznice
