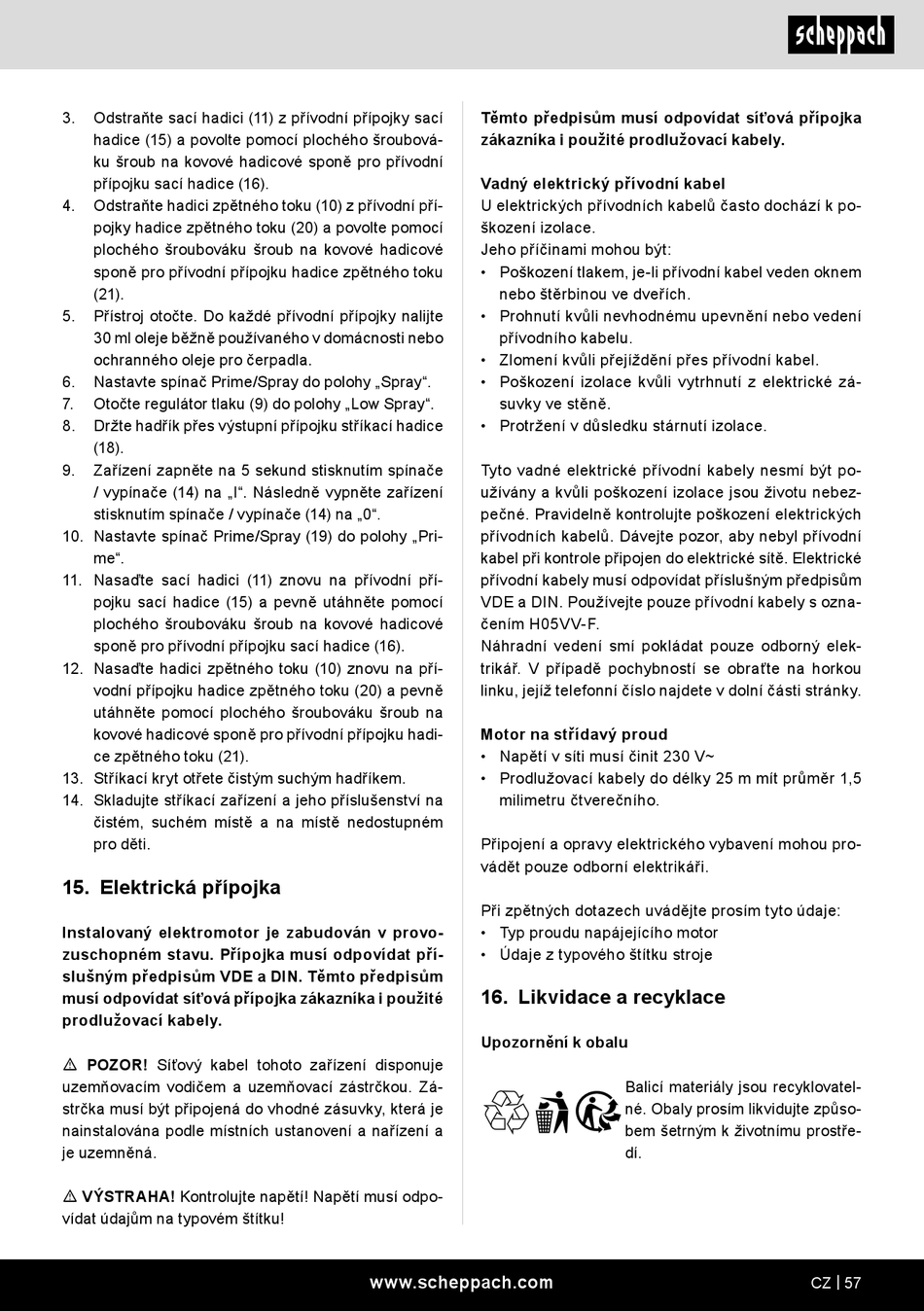

Scheppach ACS3000 Originalbetriebsanleitung Seite 57

3. Odstraňte sací hadici (11) z přívodní přípojky sací
hadice (15) a povolte pomocí plochého šroubová-
ku šroub na kovové hadicové sponě pro přívodní
přípojku sací hadice (16).
4. Odstraňte hadici zpětného toku (10) z přívodní pří-
pojky hadice zpětného toku (20) a povolte pomocí
plochého šroubováku šroub na kovové hadicové
sponě pro přívodní přípojku hadice zpětného toku
(21).
5. Přístroj otočte. Do každé přívodní přípojky nalijte
30 ml oleje běžně používaného v domácnosti nebo
ochranného oleje pro čerpadla.
6. Nastavte spínač Prime/Spray do polohy „Spray".
7. Otočte regulátor tlaku (9) do polohy „Low Spray".
8. Držte hadřík přes výstupní přípojku stříkací hadice
(18).
9. Zařízení zapněte na 5 sekund stisknutím spínače
/ vypínače (14) na „I". Následně vypněte zařízení
stisknutím spínače / vypínače (14) na „0".
10. Nastavte spínač Prime/Spray (19) do polohy „Pri-
me".
11. Nasaďte sací hadici (11) znovu na přívodní pří-
pojku sací hadice (15) a pevně utáhněte pomocí
plochého šroubováku šroub na kovové hadicové
sponě pro přívodní přípojku sací hadice (16).
12. Nasaďte hadici zpětného toku (10) znovu na pří-
vodní přípojku hadice zpětného toku (20) a pevně
utáhněte pomocí plochého šroubováku šroub na
kovové hadicové sponě pro přívodní přípojku hadi-
ce zpětného toku (21).
13. Stříkací kryt otřete čistým suchým hadříkem.
14. Skladujte stříkací zařízení a jeho příslušenství na
čistém, suchém místě a na místě nedostupném
pro děti.
15. Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN. Těmto předpisům
musí odpovídat síťová přípojka zákazníka i použité
prodlužovací kabely.
m POZOR! Síťový kabel tohoto zařízení disponuje
uzemňovacím vodičem a uzemňovací zástrčkou. Zá-
strčka musí být připojená do vhodné zásuvky, která je
nainstalována podle místních ustanovení a nařízení a
je uzemněná.
m VÝSTRAHA! Kontrolujte napětí! Napětí musí odpo-
vídat údajům na typovém štítku!
Těmto předpisům musí odpovídat síťová přípojka
zákazníka i použité prodlužovací kabely.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zá-
suvky ve stěně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být po-
užívány a kvůli poškození izolace jsou životu nebez-
pečné. Pravidelně kontrolujte poškození elektrických
přívodních kabelů. Dávejte pozor, aby nebyl přívodní
kabel při kontrole připojen do elektrické sítě. Elektrické
přívodní kabely musí odpovídat příslušným předpisům
VDE a DIN. Používejte pouze přívodní kabely s ozna-
čením H05VV-F.
Náhradní vedení smí pokládat pouze odborný elek-
trikář. V případě pochybností se obraťte na horkou
linku, jejíž telefonní číslo najdete v dolní části stránky.
Motor na střídavý proud
• Napětí v síti musí činit 230 V~
• Prodlužovací kabely do délky 25 m mít průměr 1,5
milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou pro-
vádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
16. Likvidace a recyklace
Upozornění k obalu
www.scheppach.com
Balicí materiály jsou recyklovatel-
né. Obaly prosím likvidujte způso-
bem šetrným k životnímu prostře-
dí.
CZ | 57
