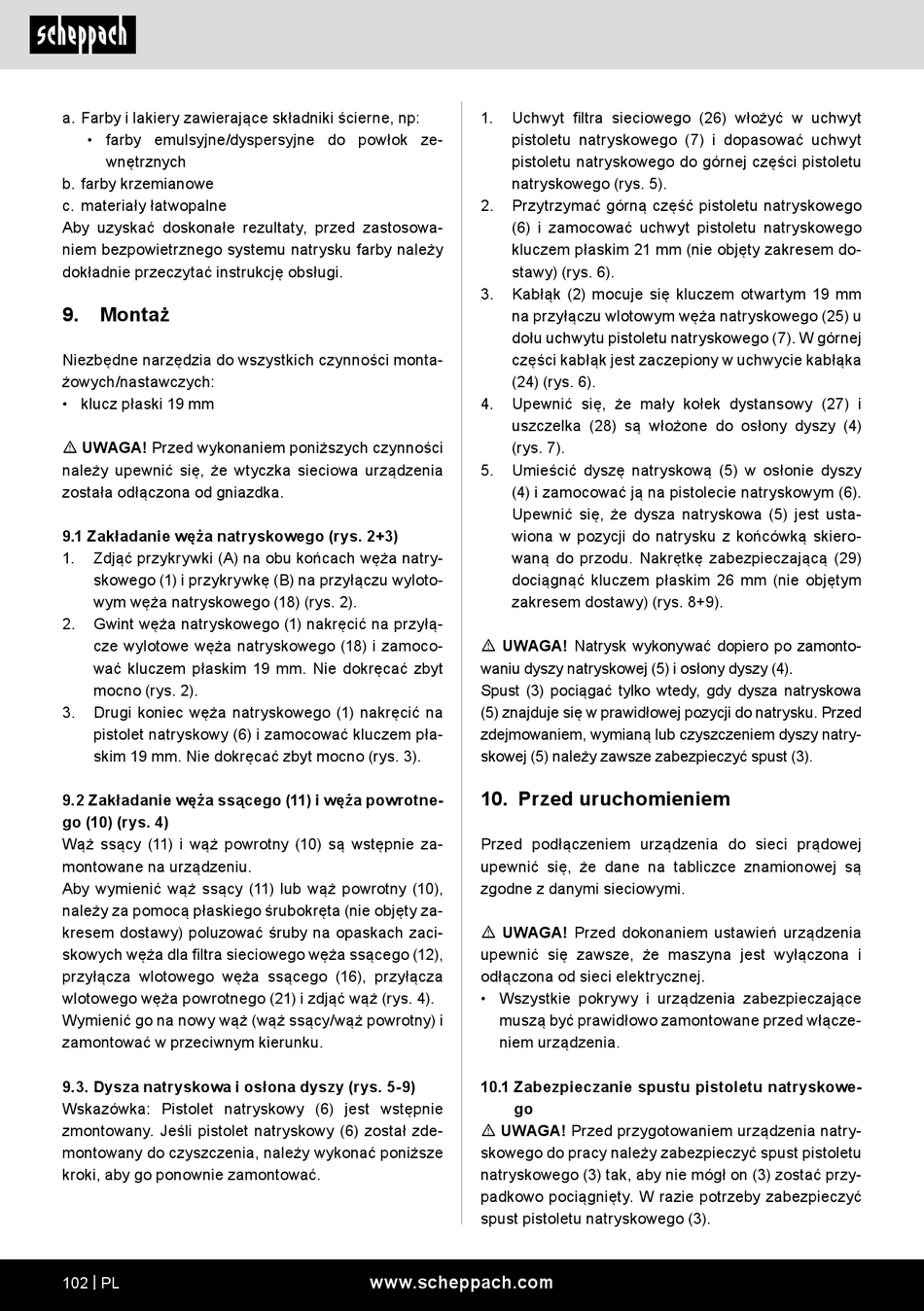

a. Farby i lakiery zawierające składniki ścierne, np:
• farby emulsyjne/dyspersyjne do powłok ze-
wnętrznych
b. farby krzemianowe
c. materiały łatwopalne
Aby uzyskać doskonałe rezultaty, przed zastosowa-
niem bezpowietrznego systemu natrysku farby należy
dokładnie przeczytać instrukcję obsługi.
Montaż
9.
Niezbędne narzędzia do wszystkich czynności monta-
żowych/nastawczych:
• klucz płaski 19 mm
m UWAGA! Przed wykonaniem poniższych czynności
należy upewnić się, że wtyczka sieciowa urządzenia
została odłączona od gniazdka.
9.1 Zakładanie węża natryskowego (rys. 2+3)
1. Zdjąć przykrywki (A) na obu końcach węża natry-
skowego (1) i przykrywkę (B) na przyłączu wyloto-
wym węża natryskowego (18) (rys. 2).
2. Gwint węża natryskowego (1) nakręcić na przyłą-
cze wylotowe węża natryskowego (18) i zamoco-
wać kluczem płaskim 19 mm. Nie dokręcać zbyt
mocno (rys. 2).
3. Drugi koniec węża natryskowego (1) nakręcić na
pistolet natryskowy (6) i zamocować kluczem pła-
skim 19 mm. Nie dokręcać zbyt mocno (rys. 3).
9.2 Zakładanie węża ssącego (11) i węża powrotne-
go (10) (rys. 4)
Wąż ssący (11) i wąż powrotny (10) są wstępnie za-
montowane na urządzeniu.
Aby wymienić wąż ssący (11) lub wąż powrotny (10),
należy za pomocą płaskiego śrubokręta (nie objęty za-
kresem dostawy) poluzować śruby na opaskach zaci-
skowych węża dla filtra sieciowego węża ssącego (12),
przyłącza wlotowego węża ssącego (16), przyłącza
wlotowego węża powrotnego (21) i zdjąć wąż (rys. 4).
Wymienić go na nowy wąż (wąż ssący/wąż powrotny) i
zamontować w przeciwnym kierunku.
9.3. Dysza natryskowa i osłona dyszy (rys. 5-9)
Wskazówka: Pistolet natryskowy (6) jest wstępnie
zmontowany. Jeśli pistolet natryskowy (6) został zde-
montowany do czyszczenia, należy wykonać poniższe
kroki, aby go ponownie zamontować.
102 | PL
1. Uchwyt filtra sieciowego (26) włożyć w uchwyt
pistoletu natryskowego (7) i dopasować uchwyt
pistoletu natryskowego do górnej części pistoletu
natryskowego (rys. 5).
2. Przytrzymać górną część pistoletu natryskowego
(6) i zamocować uchwyt pistoletu natryskowego
kluczem płaskim 21 mm (nie objęty zakresem do-
stawy) (rys. 6).
3. Kabłąk (2) mocuje się kluczem otwartym 19 mm
na przyłączu wlotowym węża natryskowego (25) u
dołu uchwytu pistoletu natryskowego (7). W górnej
części kabłąk jest zaczepiony w uchwycie kabłąka
(24) (rys. 6).
4. Upewnić się, że mały kołek dystansowy (27) i
uszczelka (28) są włożone do osłony dyszy (4)
(rys. 7).
5. Umieścić dyszę natryskową (5) w osłonie dyszy
(4) i zamocować ją na pistolecie natryskowym (6).
Upewnić się, że dysza natryskowa (5) jest usta-
wiona w pozycji do natrysku z końcówką skiero-
waną do przodu. Nakrętkę zabezpieczającą (29)
dociągnąć kluczem płaskim 26 mm (nie objętym
zakresem dostawy) (rys. 8+9).
m UWAGA! Natrysk wykonywać dopiero po zamonto-
waniu dyszy natryskowej (5) i osłony dyszy (4).
Spust (3) pociągać tylko wtedy, gdy dysza natryskowa
(5) znajduje się w prawidłowej pozycji do natrysku. Przed
zdejmowaniem, wymianą lub czyszczeniem dyszy natry-
skowej (5) należy zawsze zabezpieczyć spust (3).
10. Przed uruchomieniem
Przed podłączeniem urządzenia do sieci prądowej
upewnić się, że dane na tabliczce znamionowej są
zgodne z danymi sieciowymi.
m UWAGA! Przed dokonaniem ustawień urządzenia
upewnić się zawsze, że maszyna jest wyłączona i
odłączona od sieci elektrycznej.
• Wszystkie pokrywy i urządzenia zabezpieczające
muszą być prawidłowo zamontowane przed włącze-
niem urządzenia.
10.1 Zabezpieczanie spustu pistoletu natryskowe-
go
m UWAGA! Przed przygotowaniem urządzenia natry-
skowego do pracy należy zabezpieczyć spust pistoletu
natryskowego (3) tak, aby nie mógł on (3) zostać przy-
padkowo pociągnięty. W razie potrzeby zabezpieczyć
spust pistoletu natryskowego (3).
