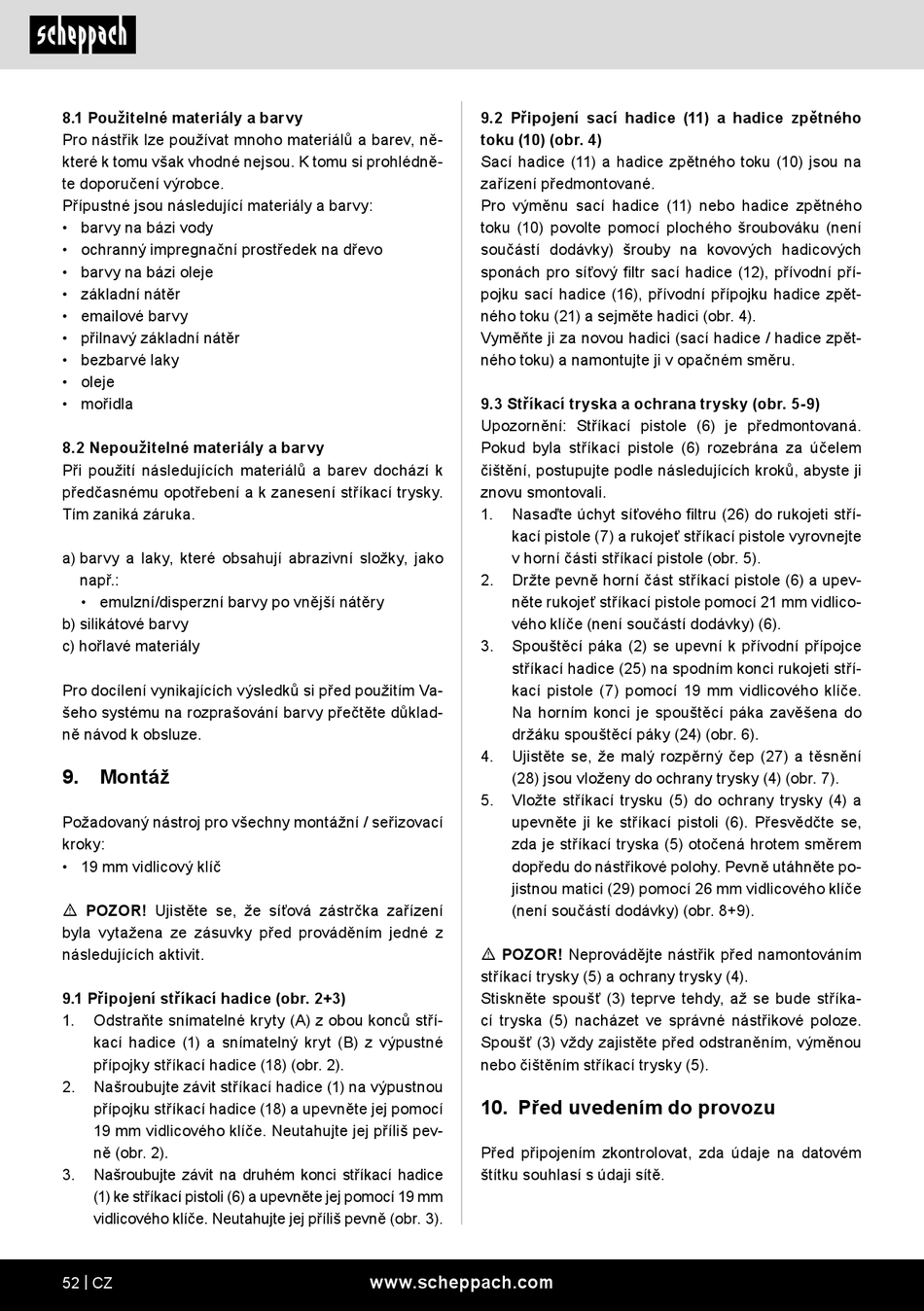

8.1 Použitelné materiály a barvy
Pro nástřik lze používat mnoho materiálů a barev, ně-
které k tomu však vhodné nejsou. K tomu si prohlédně-
te doporučení výrobce.
Přípustné jsou následující materiály a barvy:
• barvy na bázi vody
• ochranný impregnační prostředek na dřevo
• barvy na bázi oleje
• základní nátěr
• emailové barvy
• přilnavý základní nátěr
• bezbarvé laky
• oleje
• mořidla
8.2 Nepoužitelné materiály a barvy
Při použití následujících materiálů a barev dochází k
předčasnému opotřebení a k zanesení stříkací trysky.
Tím zaniká záruka.
a) barvy a laky, které obsahují abrazivní složky, jako
např.:
• emulzní/disperzní barvy po vnější nátěry
b) silikátové barvy
c) hořlavé materiály
Pro docílení vynikajících výsledků si před použitím Va-
šeho systému na rozprašování barvy přečtěte důklad-
ně návod k obsluze.
Montáž
9.
Požadovaný nástroj pro všechny montážní / seřizovací
kroky:
• 19 mm vidlicový klíč
m POZOR! Ujistěte se, že síťová zástrčka zařízení
byla vytažena ze zásuvky před prováděním jedné z
následujících aktivit.
9.1 Připojení stříkací hadice (obr. 2+3)
1. Odstraňte snímatelné kryty (A) z obou konců stří-
kací hadice (1) a snímatelný kryt (B) z výpustné
přípojky stříkací hadice (18) (obr. 2).
2. Našroubujte závit stříkací hadice (1) na výpustnou
přípojku stříkací hadice (18) a upevněte jej pomocí
19 mm vidlicového klíče. Neutahujte jej příliš pev-
ně (obr. 2).
3. Našroubujte závit na druhém konci stříkací hadice
(1) ke stříkací pistoli (6) a upevněte jej pomocí 19 mm
vidlicového klíče. Neutahujte jej příliš pevně (obr. 3).
52 | CZ
9.2 Připojení sací hadice (11) a hadice zpětného
toku (10) (obr. 4)
Sací hadice (11) a hadice zpětného toku (10) jsou na
zařízení předmontované.
Pro výměnu sací hadice (11) nebo hadice zpětného
toku (10) povolte pomocí plochého šroubováku (není
součástí dodávky) šrouby na kovových hadicových
sponách pro síťový filtr sací hadice (12), přívodní pří-
pojku sací hadice (16), přívodní přípojku hadice zpět-
ného toku (21) a sejměte hadici (obr. 4).
Vyměňte ji za novou hadici (sací hadice / hadice zpět-
ného toku) a namontujte ji v opačném směru.
9.3 Stříkací tryska a ochrana trysky (obr. 5-9)
Upozornění: Stříkací pistole (6) je předmontovaná.
Pokud byla stříkací pistole (6) rozebrána za účelem
čištění, postupujte podle následujících kroků, abyste ji
znovu smontovali.
1. Nasaďte úchyt síťového filtru (26) do rukojeti stří-
kací pistole (7) a rukojeť stříkací pistole vyrovnejte
v horní části stříkací pistole (obr. 5).
2. Držte pevně horní část stříkací pistole (6) a upev-
něte rukojeť stříkací pistole pomocí 21 mm vidlico-
vého klíče (není součástí dodávky) (6).
3. Spouštěcí páka (2) se upevní k přívodní přípojce
stříkací hadice (25) na spodním konci rukojeti stří-
kací pistole (7) pomocí 19 mm vidlicového klíče.
Na horním konci je spouštěcí páka zavěšena do
držáku spouštěcí páky (24) (obr. 6).
4. Ujistěte se, že malý rozpěrný čep (27) a těsnění
(28) jsou vloženy do ochrany trysky (4) (obr. 7).
5. Vložte stříkací trysku (5) do ochrany trysky (4) a
upevněte ji ke stříkací pistoli (6). Přesvědčte se,
zda je stříkací tryska (5) otočená hrotem směrem
dopředu do nástřikové polohy. Pevně utáhněte po-
jistnou matici (29) pomocí 26 mm vidlicového klíče
(není součástí dodávky) (obr. 8+9).
m POZOR! Neprovádějte nástřik před namontováním
stříkací trysky (5) a ochrany trysky (4).
Stiskněte spoušť (3) teprve tehdy, až se bude stříka-
cí tryska (5) nacházet ve správné nástřikové poloze.
Spoušť (3) vždy zajistěte před odstraněním, výměnou
nebo čištěním stříkací trysky (5).
10. Před uvedením do provozu
Před připojením zkontrolovat, zda údaje na datovém
štítku souhlasí s údaji sítě.
