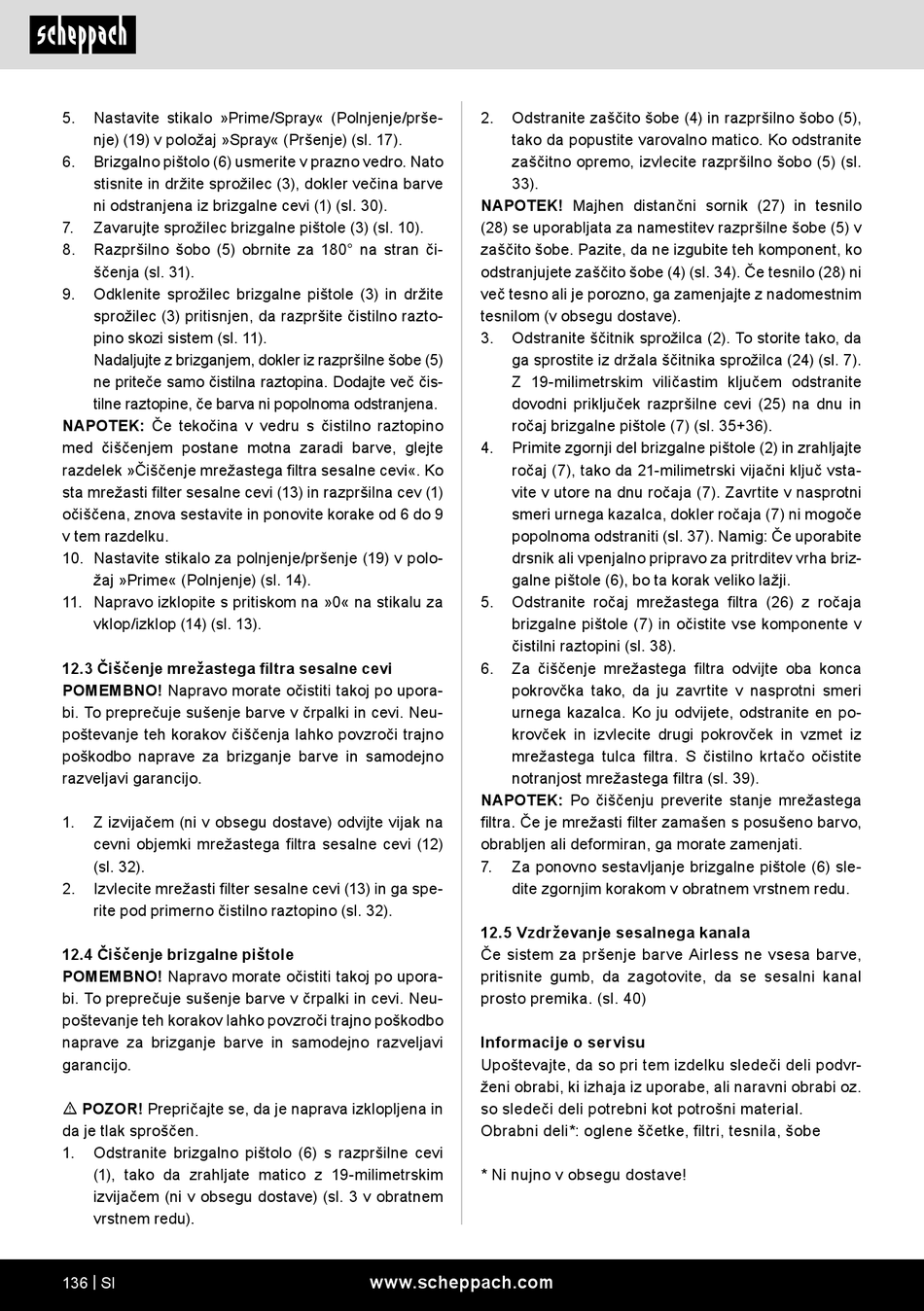

Scheppach ACS3000 Originalbetriebsanleitung Seite 136

5. Nastavite stikalo »Prime/Spray« (Polnjenje/prše-
nje) (19) v položaj »Spray« (Pršenje) (sl. 17).
6. Brizgalno pištolo (6) usmerite v prazno vedro. Nato
stisnite in držite sprožilec (3), dokler večina barve
ni odstranjena iz brizgalne cevi (1) (sl. 30).
7. Zavarujte sprožilec brizgalne pištole (3) (sl. 10).
8. Razpršilno šobo (5) obrnite za 180° na stran či-
ščenja (sl. 31).
9. Odklenite sprožilec brizgalne pištole (3) in držite
sprožilec (3) pritisnjen, da razpršite čistilno razto-
pino skozi sistem (sl. 11).
Nadaljujte z brizganjem, dokler iz razpršilne šobe (5)
ne priteče samo čistilna raztopina. Dodajte več čis-
tilne raztopine, če barva ni popolnoma odstranjena.
NAPOTEK: Če tekočina v vedru s čistilno raztopino
med čiščenjem postane motna zaradi barve, glejte
razdelek »Čiščenje mrežastega filtra sesalne cevi«. Ko
sta mrežasti filter sesalne cevi (13) in razpršilna cev (1)
očiščena, znova sestavite in ponovite korake od 6 do 9
v tem razdelku.
10. Nastavite stikalo za polnjenje/pršenje (19) v polo-
žaj »Prime« (Polnjenje) (sl. 14).
11. Napravo izklopite s pritiskom na »0« na stikalu za
vklop/izklop (14) (sl. 13).
12.3 Čiščenje mrežastega filtra sesalne cevi
POMEMBNO! Napravo morate očistiti takoj po upora-
bi. To preprečuje sušenje barve v črpalki in cevi. Neu-
poštevanje teh korakov čiščenja lahko povzroči trajno
poškodbo naprave za brizganje barve in samodejno
razveljavi garancijo.
1. Z izvijačem (ni v obsegu dostave) odvijte vijak na
cevni objemki mrežastega filtra sesalne cevi (12)
(sl. 32).
2. Izvlecite mrežasti filter sesalne cevi (13) in ga spe-
rite pod primerno čistilno raztopino (sl. 32).
12.4 Čiščenje brizgalne pištole
POMEMBNO! Napravo morate očistiti takoj po upora-
bi. To preprečuje sušenje barve v črpalki in cevi. Neu-
poštevanje teh korakov lahko povzroči trajno poškodbo
naprave za brizganje barve in samodejno razveljavi
garancijo.
m POZOR! Prepričajte se, da je naprava izklopljena in
da je tlak sproščen.
1. Odstranite brizgalno pištolo (6) s razpršilne cevi
(1), tako da zrahljate matico z 19-milimetrskim
izvijačem (ni v obsegu dostave) (sl. 3 v obratnem
vrstnem redu).
136 | SI
2. Odstranite zaščito šobe (4) in razpršilno šobo (5),
tako da popustite varovalno matico. Ko odstranite
zaščitno opremo, izvlecite razpršilno šobo (5) (sl.
33).
NAPOTEK! Majhen distančni sornik (27) in tesnilo
(28) se uporabljata za namestitev razpršilne šobe (5) v
zaščito šobe. Pazite, da ne izgubite teh komponent, ko
odstranjujete zaščito šobe (4) (sl. 34). Če tesnilo (28) ni
več tesno ali je porozno, ga zamenjajte z nadomestnim
tesnilom (v obsegu dostave).
3. Odstranite ščitnik sprožilca (2). To storite tako, da
ga sprostite iz držala ščitnika sprožilca (24) (sl. 7).
Z 19-milimetrskim viličastim ključem odstranite
dovodni priključek razpršilne cevi (25) na dnu in
ročaj brizgalne pištole (7) (sl. 35+36).
4. Primite zgornji del brizgalne pištole (2) in zrahljajte
ročaj (7), tako da 21-milimetrski vijačni ključ vsta-
vite v utore na dnu ročaja (7). Zavrtite v nasprotni
smeri urnega kazalca, dokler ročaja (7) ni mogoče
popolnoma odstraniti (sl. 37). Namig: Če uporabite
drsnik ali vpenjalno pripravo za pritrditev vrha briz-
galne pištole (6), bo ta korak veliko lažji.
5. Odstranite ročaj mrežastega filtra (26) z ročaja
brizgalne pištole (7) in očistite vse komponente v
čistilni raztopini (sl. 38).
6. Za čiščenje mrežastega filtra odvijte oba konca
pokrovčka tako, da ju zavrtite v nasprotni smeri
urnega kazalca. Ko ju odvijete, odstranite en po-
krovček in izvlecite drugi pokrovček in vzmet iz
mrežastega tulca filtra. S čistilno krtačo očistite
notranjost mrežastega filtra (sl. 39).
NAPOTEK: Po čiščenju preverite stanje mrežastega
filtra. Če je mrežasti filter zamašen s posušeno barvo,
obrabljen ali deformiran, ga morate zamenjati.
7. Za ponovno sestavljanje brizgalne pištole (6) sle-
dite zgornjim korakom v obratnem vrstnem redu.
12.5 Vzdrževanje sesalnega kanala
Če sistem za pršenje barve Airless ne vsesa barve,
pritisnite gumb, da zagotovite, da se sesalni kanal
prosto premika. (sl. 40)
Informacije o servisu
Upoštevajte, da so pri tem izdelku sledeči deli podvr-
ženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz.
so sledeči deli potrebni kot potrošni material.
Obrabni deli*: oglene ščetke, filtri, tesnila, šobe
* Ni nujno v obsegu dostave!
