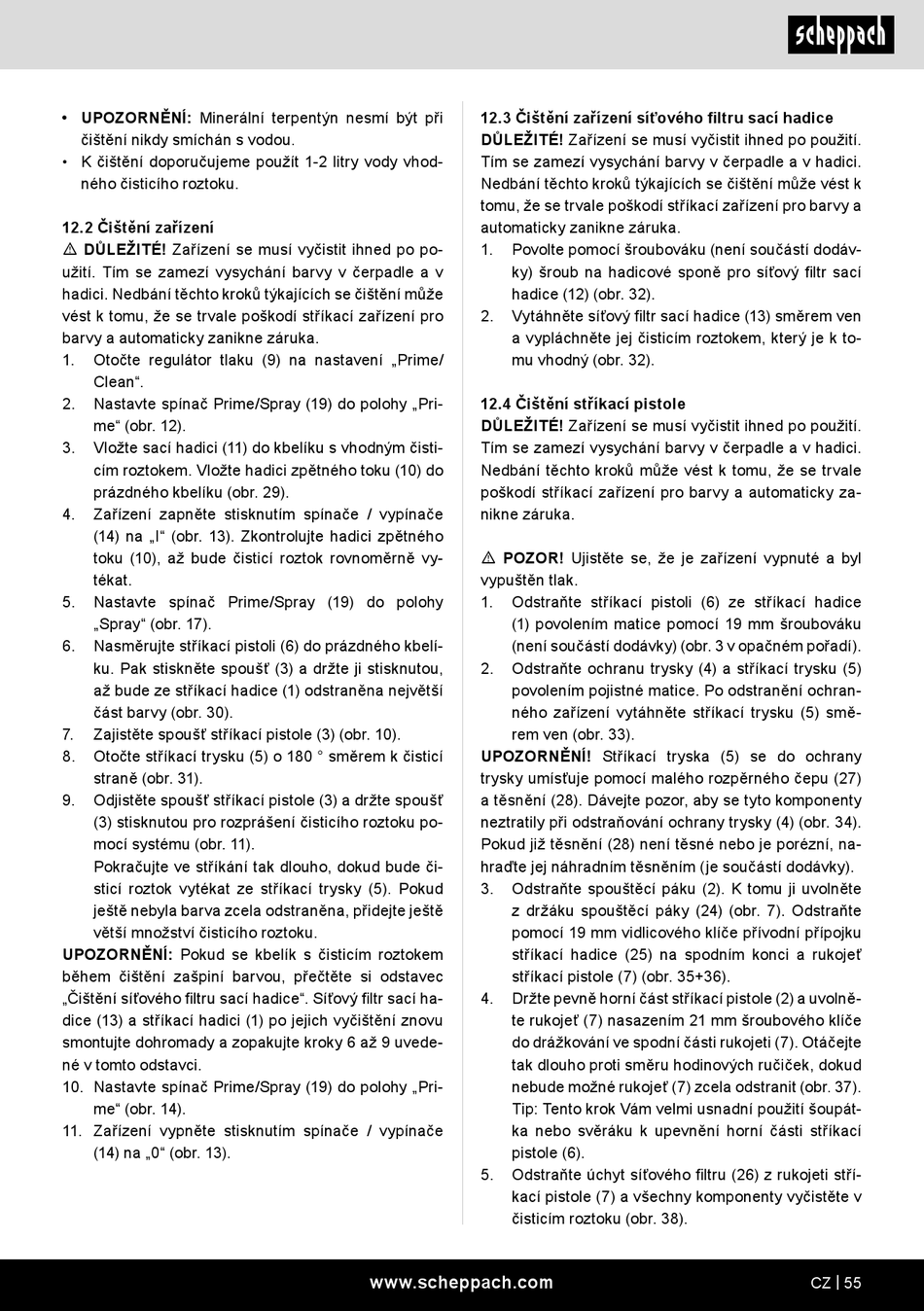

Scheppach ACS3000 Originalbetriebsanleitung Seite 55

• UPOZORNĚNÍ: Minerální terpentýn nesmí být při
čištění nikdy smíchán s vodou.
• K čištění doporučujeme použít 1-2 litry vody vhod-
ného čisticího roztoku.
12.2 Čištění zařízení
m DŮLEŽITÉ! Zařízení se musí vyčistit ihned po po-
užití. Tím se zamezí vysychání barvy v čerpadle a v
hadici. Nedbání těchto kroků týkajících se čištění může
vést k tomu, že se trvale poškodí stříkací zařízení pro
barvy a automaticky zanikne záruka.
1. Otočte regulátor tlaku (9) na nastavení „Prime/
Clean".
2. Nastavte spínač Prime/Spray (19) do polohy „Pri-
me" (obr. 12).
3. Vložte sací hadici (11) do kbelíku s vhodným čisti-
cím roztokem. Vložte hadici zpětného toku (10) do
prázdného kbelíku (obr. 29).
4. Zařízení zapněte stisknutím spínače / vypínače
(14) na „I" (obr. 13). Zkontrolujte hadici zpětného
toku (10), až bude čisticí roztok rovnoměrně vy-
tékat.
5. Nastavte spínač Prime/Spray (19) do polohy
„Spray" (obr. 17).
6. Nasměrujte stříkací pistoli (6) do prázdného kbelí-
ku. Pak stiskněte spoušť (3) a držte ji stisknutou,
až bude ze stříkací hadice (1) odstraněna největší
část barvy (obr. 30).
7. Zajistěte spoušť stříkací pistole (3) (obr. 10).
8. Otočte stříkací trysku (5) o 180 ° směrem k čisticí
straně (obr. 31).
9. Odjistěte spoušť stříkací pistole (3) a držte spoušť
(3) stisknutou pro rozprášení čisticího roztoku po-
mocí systému (obr. 11).
Pokračujte ve stříkání tak dlouho, dokud bude či-
sticí roztok vytékat ze stříkací trysky (5). Pokud
ještě nebyla barva zcela odstraněna, přidejte ještě
větší množství čisticího roztoku.
UPOZORNĚNÍ: Pokud se kbelík s čisticím roztokem
během čištění zašpiní barvou, přečtěte si odstavec
„Čištění síťového filtru sací hadice". Síťový filtr sací ha-
dice (13) a stříkací hadici (1) po jejich vyčištění znovu
smontujte dohromady a zopakujte kroky 6 až 9 uvede-
né v tomto odstavci.
10. Nastavte spínač Prime/Spray (19) do polohy „Pri-
me" (obr. 14).
11. Zařízení vypněte stisknutím spínače / vypínače
(14) na „0" (obr. 13).
12.3 Čištění zařízení síťového filtru sací hadice
DŮLEŽITÉ! Zařízení se musí vyčistit ihned po použití.
Tím se zamezí vysychání barvy v čerpadle a v hadici.
Nedbání těchto kroků týkajících se čištění může vést k
tomu, že se trvale poškodí stříkací zařízení pro barvy a
automaticky zanikne záruka.
1. Povolte pomocí šroubováku (není součástí dodáv-
ky) šroub na hadicové sponě pro síťový filtr sací
hadice (12) (obr. 32).
2. Vytáhněte síťový filtr sací hadice (13) směrem ven
a vypláchněte jej čisticím roztokem, který je k to-
mu vhodný (obr. 32).
12.4 Čištění stříkací pistole
DŮLEŽITÉ! Zařízení se musí vyčistit ihned po použití.
Tím se zamezí vysychání barvy v čerpadle a v hadici.
Nedbání těchto kroků může vést k tomu, že se trvale
poškodí stříkací zařízení pro barvy a automaticky za-
nikne záruka.
m POZOR! Ujistěte se, že je zařízení vypnuté a byl
vypuštěn tlak.
1. Odstraňte stříkací pistoli (6) ze stříkací hadice
(1) povolením matice pomocí 19 mm šroubováku
(není součástí dodávky) (obr. 3 v opačném pořadí).
2. Odstraňte ochranu trysky (4) a stříkací trysku (5)
povolením pojistné matice. Po odstranění ochran-
ného zařízení vytáhněte stříkací trysku (5) smě-
rem ven (obr. 33).
UPOZORNĚNÍ! Stříkací tryska (5) se do ochrany
trysky umísťuje pomocí malého rozpěrného čepu (27)
a těsnění (28). Dávejte pozor, aby se tyto komponenty
neztratily při odstraňování ochrany trysky (4) (obr. 34).
Pokud již těsnění (28) není těsné nebo je porézní, na-
hraďte jej náhradním těsněním (je součástí dodávky).
3. Odstraňte spouštěcí páku (2). K tomu ji uvolněte
z držáku spouštěcí páky (24) (obr. 7). Odstraňte
pomocí 19 mm vidlicového klíče přívodní přípojku
stříkací hadice (25) na spodním konci a rukojeť
stříkací pistole (7) (obr. 35+36).
4. Držte pevně horní část stříkací pistole (2) a uvolně-
te rukojeť (7) nasazením 21 mm šroubového klíče
do drážkování ve spodní části rukojeti (7). Otáčejte
tak dlouho proti směru hodinových ručiček, dokud
nebude možné rukojeť (7) zcela odstranit (obr. 37).
Tip: Tento krok Vám velmi usnadní použití šoupát-
ka nebo svěráku k upevnění horní části stříkací
pistole (6).
5. Odstraňte úchyt síťového filtru (26) z rukojeti stří-
kací pistole (7) a všechny komponenty vyčistěte v
čisticím roztoku (obr. 38).
