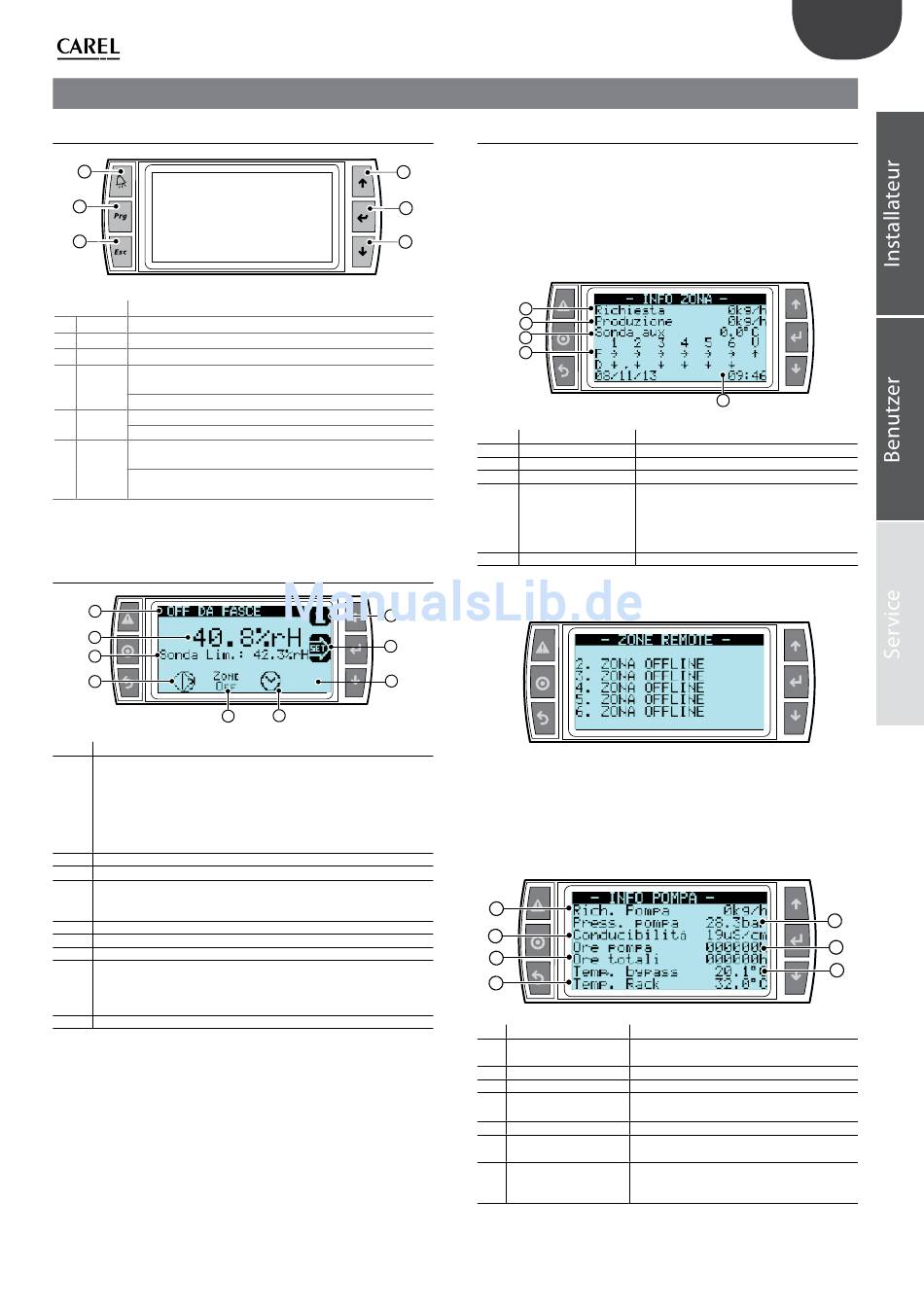

10.1 Tasten

1
2
3
Taste

Funktion

1 Alarm Liste der aktiven Alarme und Reset der vorhandenen Alarme
2 PRG Vom Hauptfenster Zugriff auf das Hauptmenü
3 ESC Rückkehr zum vorhergehenden Fenster/Anzeige
4 UP Kreisnavigation durch die Menüs, Fenster, Parameter und
Parameterwerte
Vom Hauptfenster Zugriff auf die INFO-Fenster
5 ENTER Wahl und Bestätigung (wie mit einer Computer-Enter-Taste)
Vom Hauptmenü Zugriff auf das SET-Fenster
6 DOWN Kreisnavigation durch die Menüs, Fenster, Parameter und
Parameterwerte
Vom Hauptmenü Zugriff auf die Fenster der Warnungen
"ALARMSPEICHER"

10.2 Hauptfenster

1
2
3
4
8
Taste Funktion
1 Beschreibung des Zonenzustandes:
Zonenzustand „OFF"
Zonenzustand "IN FUNCTION"
Zonenzustand "READY" (befindet sich im Standby)
Zonenzustand "WASHING""
Zonenzustand "FILLING"
Die fehlenden Zonenbeschreibungen sind in der Überwachungs-Tabelle
2 Leere Zeile
3 Begrenzungsfühlermesswert
2
4 Zustand der Pumpe:
• Pumpe in Betrieb (das Dreieck in der Mitte des Icons blinkt)
• Pumpe nicht in Betrieb (das Dreieck in der Mitte des Icons blinkt nicht, leer)
5 Zugriff auf das INFO-Fenster (UP-Taste)
6 Zugriff auf das SET-Fenster (ENTER-Taste)
7 Zugriff auf das ALARMSPEICHER-Fenster (DOWN-Taste)
8 Zustand der Zerstäuberdüsen:
• Zerstäuberdüsen in Betrieb
• Zerstäuberdüsen nicht in Betrieb
• Zone deaktiviert
9 Zeitprogramme im "AKTIVEN" Zustand

10. BEDIENTEIL

4
5
6
5
6
7
9
33

10.3 INFO-Fenster

Lese-Fenster zur Anzeige der wichtigsten Zustandswerte des Gerätes.
Zum Betreten der Fenster im Hauptfenster UP drücken. Es sind zwei
INFO-Fenster vorhanden. Für den Übergang von einem Fenster zum
anderen UP oder DOWN drücken. ESC drücken, um zum Hauptfenster
zurückzukehren.
1.
INFO-Fenster - Zonen-Informationen (Lesefenster)
1
2
3
4
Bez. Parameter und M.E. Zustand
1 Request [kg/h]
2 Production [kg/h]
3 AUX Probe (falls aktiviert)
4 Valve state: "→" Offen (Zerstäubungsabzweigung);
Refill valve F " - " geschlossen
Drain valve D "↓" Offen (Abschlämmabzweigung) ;
Ventilation V ". - " geschlossen
"↑" Offen (in Belüftung); " - " geschlossen
5 Date and hour
2.
INFO-Fenster - Remote-Zonen-Informationen (Lesefenster)
Gibt den aktuellen Zustand jeder einzelnen, an den Steuerkasten angeschlosse-
nen Remote-Zone an:
• Off to flow state
• In production
• No request
• Etc...
3.
INFO-Fenster - Pumpen-Informationen (Lesefenster)
1
3
5
7
Bez. Parameter und M.E. Beschreibung
1 Request [kg/h] Summe der Anforderungen jeder einzelnen
Zone
2 Pump pressure [bar] Von der Pumpe erzeugter Druck
3 Conductivity [µS/cm] Im humiFog-Einlass erfasste Leitfähigkeit
4 Pump hours [h] Betriebsstunden seit dem letzten Reset des
Stundenzählers
5 Total hours [h] Gesamtbetriebsstunden
6 Bypass temp. [°C/°F] Temperatur des im Pumpenkreislauf
umgewälzten Wassers
7 Rack temp. [°C/°F] Vom Fühler in der Zerstäubungszone erfasste
Temperatur (optional). Sollwert einstellbar über
LA-Anlage
"humiFog multizone - Pumpenstation " +0300066DE - rel. 1.2 - 10.12.2015
