2.1 Hydraulische Installation: Anleitung

Nötige Wasseranschlüsse
•
Wassereinlass;
•
Hochdruckwasserauslass am Düsenstock (siehe "Anschluss vom
Steuerkasten zum Düsenstock", Handbuch "Verteilungssystem");
•
Wasserablauf.
Hydraulische Installation: Anleitung
Zur Vereinfachung der Installation und Wartung ein Handventil
installieren, bevor der Wassereinlass am Steuerkasten montiert wird (das
Ventil wird nicht von CAREL geliefert).
humiFog arbeitet ausschließlich mit entmineralisiertem Wasser, das
wenn möglich einem Umkehrosmosesystem entnommen werden sollte.
Die Beschaffenheit und Grenzwerte des Wassers sind im Kapitel 1.4
"Beschaffenheit des Speisewassers" angegeben.
1.
Den hydraulischen Teil öffnen (siehe Abs. 1.10 "Öffnen der
Steuerkasten-Tür").
2. Die Speisewasserleitung anschließen:
•
das Verbindungsstück für den Anschluss der Speisewasserleitung
muss G1/2" F (NPT1/2" F Version UL 60 Hz) sein;
•
der Innendurchmesser der Speisewasserleitung darf nicht unter
10 mm betragen;
•
die Leitung durch die Bohrung "3" von Fig. 1.a. führen.
Anschluss des Wasserablaufs
1.
Den Ablauf "5" von Fig. 1.a an das Ablaufsystem anschließen:
Eine Leitung mit 10 mm Innendurchmesser, beständig gegen
entmineralisiertes Wasser, verwenden;
die Leitung an den Ablaufanschluss unter dem Steuerkasten mit
einer Schlauchschelle anschließen.
NB: Die Leitung und die Schelle werden nicht von CAREL
geliefert; um die Schlauchschelle anzuziehen, muss der
Steuerkasten angehoben werden.
2.
Den Bypass-Ablauf "6" von Fig. 1.a an das Ablaufsystem anschließen:
Den korrekten Anschluss der Leitung TFN8 an der Druckverbindung
des Ventils überprüfen;
die Abschlämmleitung TFN8 NYLON WEISS verwenden (1,5 m, von
CAREL geliefert);
die Leitung durch die Bohrung "6" von Fig. 1.a führen.
NB: Ist für die Installation eine längere Abschlämmleitung als die
im Lieferumfang enthaltene nötig, kann sie gegen eine Leitung
desselben Typs (TFN8 NYLON WEISS) in der erforderlichen Länge
ausgetauscht werden.
Austausch des oberen Ölverschlusses der Pumpe
1.
Den oberen Ölverschluss der Pumpe auswechseln:
Den OBEREN Blindölverschluss (Fig. 12.f, A), der nur für den
Transport verwendet wird, gegen den ÖLBELÜFTUNGSVERSCHLUSS
auswechseln (Fig. 12.f, B), der bei Normalbetrieb zu verwenden ist;
den Blindverschluss für
aufbewahren.
2. Die Frontwand des hydraulischen Teils wieder anbringen und
schließen.

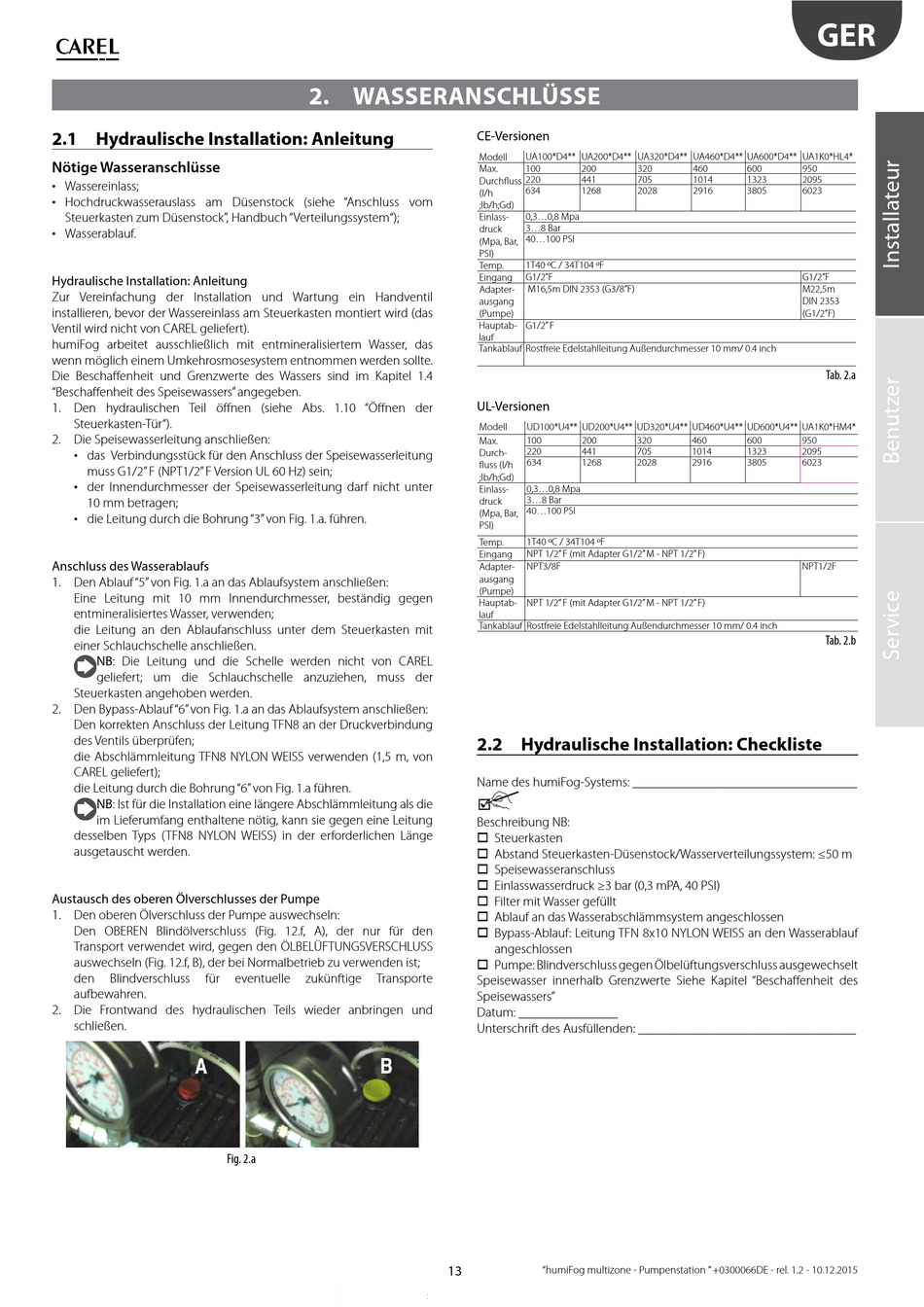

2. WASSERANSCHLÜSSE
eventuelle zukünftige Transporte
Fig. 2.a
CE-Versionen
UA100*D4** UA200*D4** UA320*D4** UA460*D4** UA600*D4** UA1K0*HL4*
Modell
Max. 100 200
220 441
Durchfluss
634 1268
(l/h
;lb/h;Gd)
0,3...0,8 Mpa
Einlass-
3...8 Bar
druck
40...100 PSI
(Mpa, Bar,
PSI)
Temp. 1T40 ºC / 34T104 ºF
G1/2"F
Eingang
M16,5m DIN 2353 (G3/8"F)
Adapter-
ausgang
(Pumpe)
Hauptab- G1/2" F
lauf
Tankablauf Rostfreie Edelstahlleitung Außendurchmesser 10 mm/ 0.4 inch
UL-Versionen
Modell UD100*U4** UD200*U4** UD320*U4** UD460*U4** UD600*U4** UA1K0*HM4*
Max. 100 200
220 441
Durch-
634 1268
fluss (l/h
;lb/h;Gd)
Einlass- 0,3...0,8 Mpa
3...8 Bar
druck
40...100 PSI
(Mpa, Bar,
PSI)
1T40 ºC / 34T104 ºF
Temp.
NPT 1/2" F (mit Adapter G1/2" M - NPT 1/2" F)
Eingang
NPT3/8F
Adapter-
ausgang
(Pumpe)
Hauptab- NPT 1/2" F (mit Adapter G1/2" M - NPT 1/2" F)
lauf
Tankablauf Rostfreie Edelstahlleitung Außendurchmesser 10 mm/ 0.4 inch

2.2 Hydraulische Installation: Checkliste

Name des humiFog-Systems: __________________________________
Beschreibung NB:
o Steuerkasten
o Abstand Steuerkasten-Düsenstock/Wasserverteilungssystem: ≤50 m
o Speisewasseranschluss
o Einlasswasserdruck ≥3 bar (0,3 mPA, 40 PSI)
o Filter mit Wasser gefüllt
o Ablauf an das Wasserabschlämmsystem angeschlossen
o Bypass-Ablauf: Leitung TFN 8x10 NYLON WEISS an den Wasserablauf
angeschlossen
o Pumpe: Blindverschluss gegen Ölbelüftungsverschluss ausgewechselt
Speisewasser innerhalb Grenzwerte Siehe Kapitel "Beschaffenheit des
Speisewassers"
Datum: _______________
Unterschrift des Ausfüllenden: _________________________________
13 "humiFog multizone - Pumpenstation " +0300066DE - rel. 1.2 - 10.12.2015
320 460 600 950
705 1014 1323 2095
2028 2916 3805 6023
G1/2"F
M22,5m
DIN 2353
(G1/2"F)
320 460 600 950
705 1014 1323 2095
2028 2916 3805 6023
NPT1/2F
GER
Tab. 2.a
Tab. 2.b
