Schaltplan Humifog Multizone - Slave - Ce - Carel humiFog Handbuch

GER

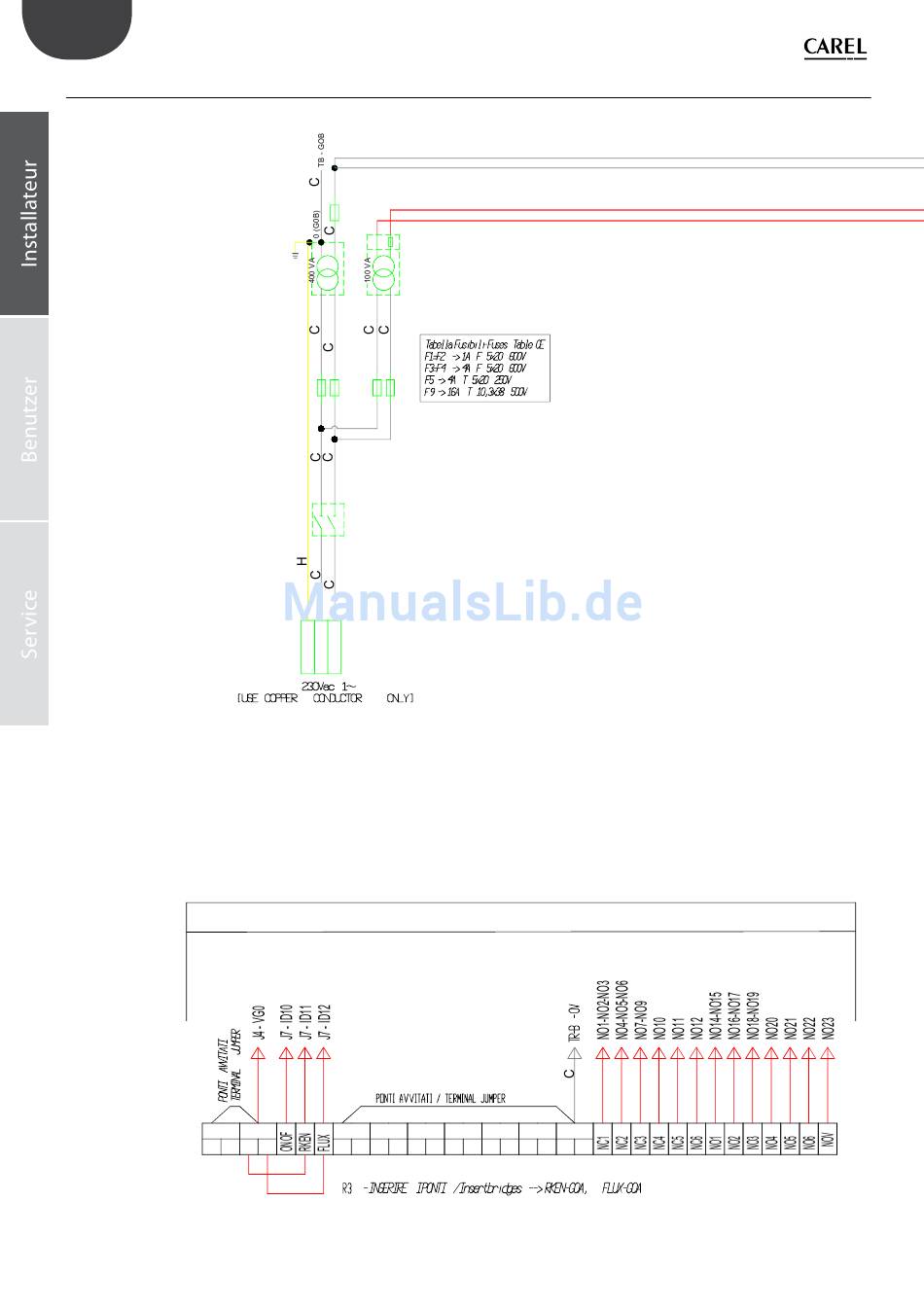

12.5 Schaltplan humiFog Multizone - Slave - CE

DREHMOMENT KLEMMEN (Nm)
EINZELKLEMME: 0,6 min. -> 0,8 max.
DOPPELKLEMME: 0,6 min. -> 0,8 max.
KLEMME MIT SICHERUNG: 1,5 min. -> 1,8 max.
ERDUNGSKLEMME: 1,5 min. -> 1,8 max.
G0A
"humiFog multizone - Pumpenstation " +0300066DE - rel. 1.2 - 10.12.2015
D
24 (GB)
24 (GB)
D
F9
0 [G0A]
F5
TR-B
TR-A
F3 F4 F1 F2
T2 T1
G
L2 L1
GR N L
MORSETTIERA UTENTE / USER TERMINAL BOARD (use copper conductor only)
G0A G0B G0B G0B
24V [GA]
G0B G0B G0B G0B
60
