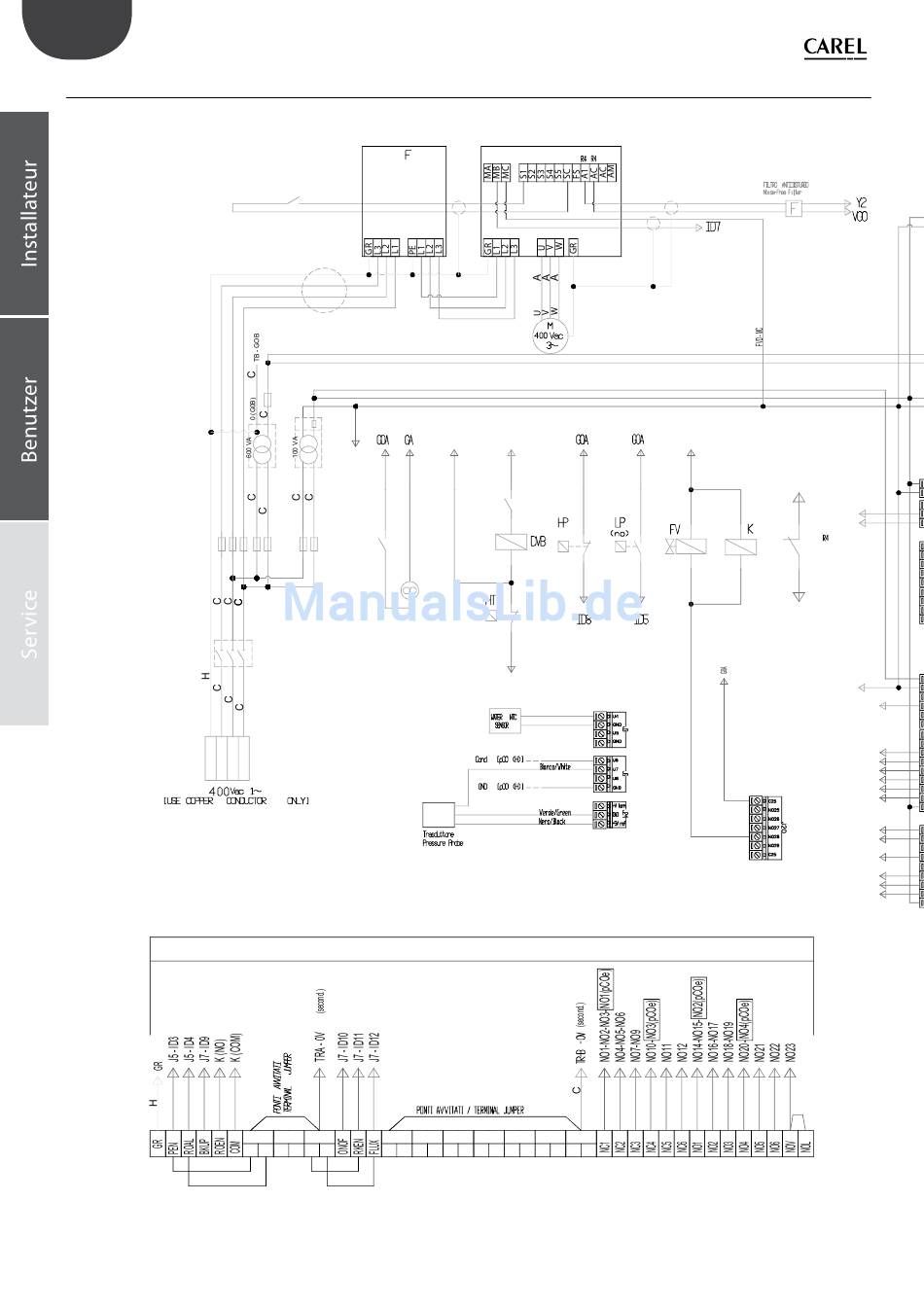

12.2 Schaltplan humiFog Multizone - Master - CE - DREIPHASIG (nur für UA10K***)
GR L3 L2
DREHMOMENT KLEMMEN (Nm)
EINZELKLEMME: 5,3 min -> 7 max
DOPPELKLEMME: 5,3 min -> 7 max
KLEMME MIT SICHERUNG: 13 min -> 16 max
ERDUNGSKLEMME: 13 min -> 16 max
MORSETTIERA UTENTE / USER TERMINAL BOARD (use copper conductor only)
"humiFog multizone - Pumpenstation " +0300066DE - rel. 1.2 - 10.12.2015
