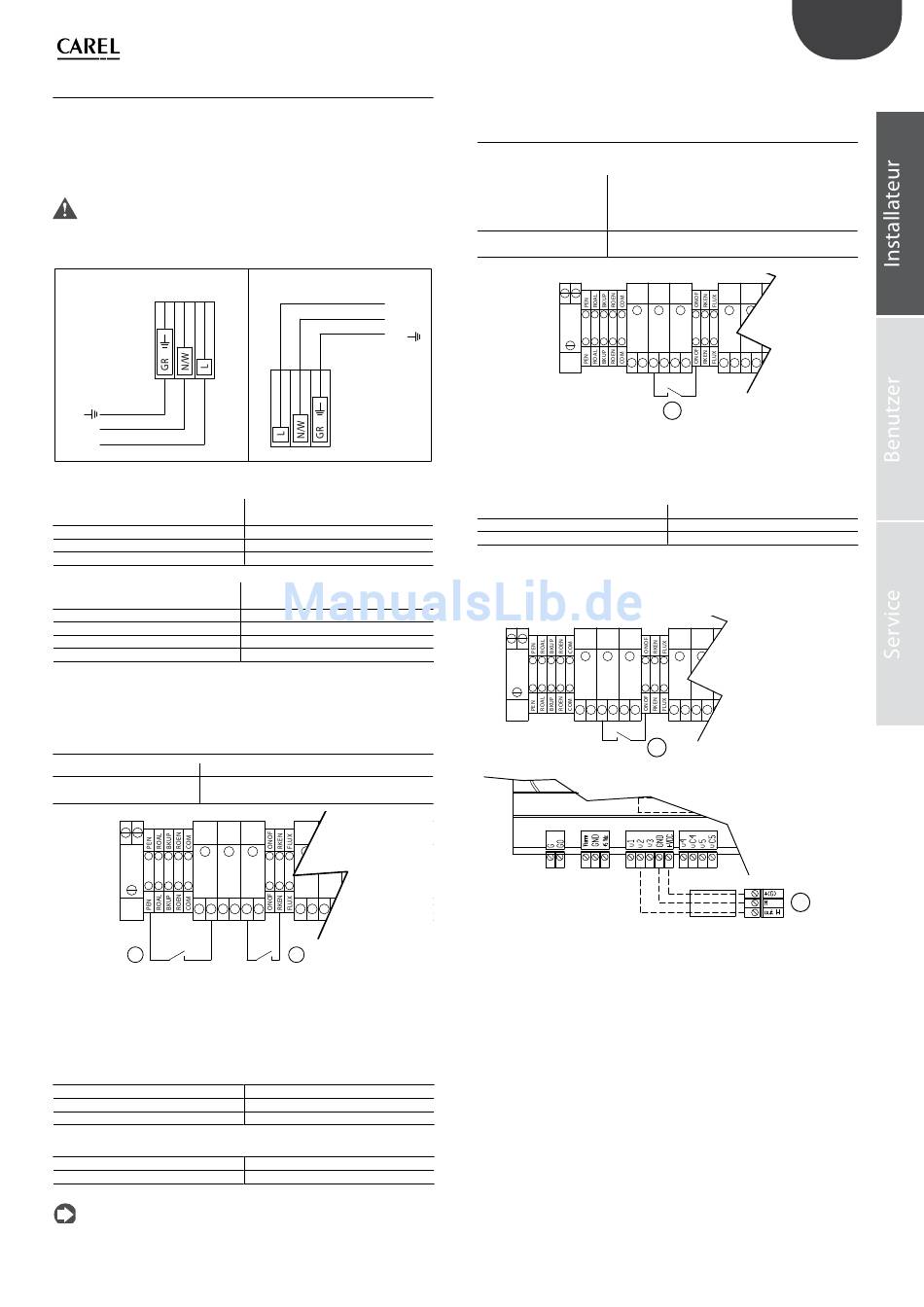

3.1 Stromversorgung

In Abhängigkeit des Modells:
•
UA****D4** Spannung 230 V 1~ 50Hz
•
UA****U4** Spannung230 V 1~ 60Hz
•
UA1k0*HL4* Spannung 400 V 3~ 50Hz
•
UA1k0*HM4* Spannung 460 V 3~ 60Hz
Achtung: Die Kabel müssen den örtlichen Vorschriften entsprechen.
Einen befeuchterexternen Stromschalter für die komplette
Abtrennung des Stromnetzes und einen FI-Schutzschalter (30 mA)
einbauen.
MASTER
GR
N/W
L
ANSCHLÜSSE
Master-Slave-Steuerkasten 230 V
einphasig
L
N
GR
Master-Steuerkasten 400/460V
dreiphasig
L1
L2
L3
GR

3.2 Remote-EIN/AUS

Kabel • Bis zu 30 m: Zweileiterkabel AWG20/22
Elektrische Daten des Kon- Potentialfreier Kontakt
taktes:
G0A G0A
GR
G0A G0A
GR
1
Fig. 3.d
Legende:
1.
Remote-EIN/AUS der Pumpe
2.
Remote-EIN/AUS der Zone
ANSCHLÜSSE
humifog Master-Steuerkasten
PEN (Aktivierung Pumpe)
RKEN (Aktivierung Master-Düsenstock) NC/NO
G0A
humifog Slave-Steuerkasten
RKEN (Aktivierung Slave-Düsenstock) NC/NO
G0A
NB: Der Master-Befeuchter wird mit den überbrückten Kontakten
PEN-G0A und RKEN-G0A geliefert, der Slave-Befeuchter mit dem
überbrückten Kontakt RKEN-G0A.
SLAVE
L
N/W
GR
Fig. 3.c
Netzkabel
L/F (Außenleiter) AWG13 (2,5 mm)
N/W (Neutralleiter) AWG13 (2,5 mm)
GR/PE (Erde) AWG13 (2,5 mm)
Netzkabel
L1 (Außenleiter 1) AWG13 (2,5 mm)
L2 (Außenleiter 2) AWG13 (2,5 mm)
L3 (Außenleiter 3) AWG13 (2,5 mm)
GR/PE (Erde) AWG13 (2,5 mm)
G0A G0B G0B G0B G0B G0B
G0A G0B G0B G0B G0B G0B
2
Remote-EIN/AUS
NC/NO
COM
Remote-EIN/AUS
COM
3.3 Steuersignale von externem,
potenzialfreiem Kontakt wie EIN/AUS-
Feuchteregler
a) EIN/AUS (Regelalgorithmus C)
Kabel
Elektrische Daten des
Kontaktes
GR
GR
Kontakt offen: humifog-Befeuchter deaktiviert
Kontakt geschlossen: humiFog-Befeuchter aktiviert
humifog Master-Steuerkasten
ON/OFF
GOA
b) EIN/AUS und Begrenzungsfühler (Regelalgorithmus CH/CT)
G0A
GR
G0A
GR
J9 J24
G0B G0B
G0B G0B
Legende:
EIN/AUS-Feuchteregler
1.
2. Feuchte-/Temperaturbegrenzungsfühler
15 "humiFog multizone - Pumpenstation " +0300066DE - rel. 1.2 - 10.12.2015
• Bis zu 30 m: Zweileiterkabel Querschnitt 0,5 mm
(AWG20)
• Über 30 m: Zweileiterkabel Querschnitt 1,5 mm
(AWG15)
Potentialfreier Kontakt
G0A G0A G0A G0B G0B
G0A G0A G0A G0B G0B
1
Fig. 3.e
EIN/AUS-Feuchteregler
NC/NO
COM
G0A G0A G0B G0B
G0A G0A G0B G0B
1
J2 J3
Fig. 3.f
