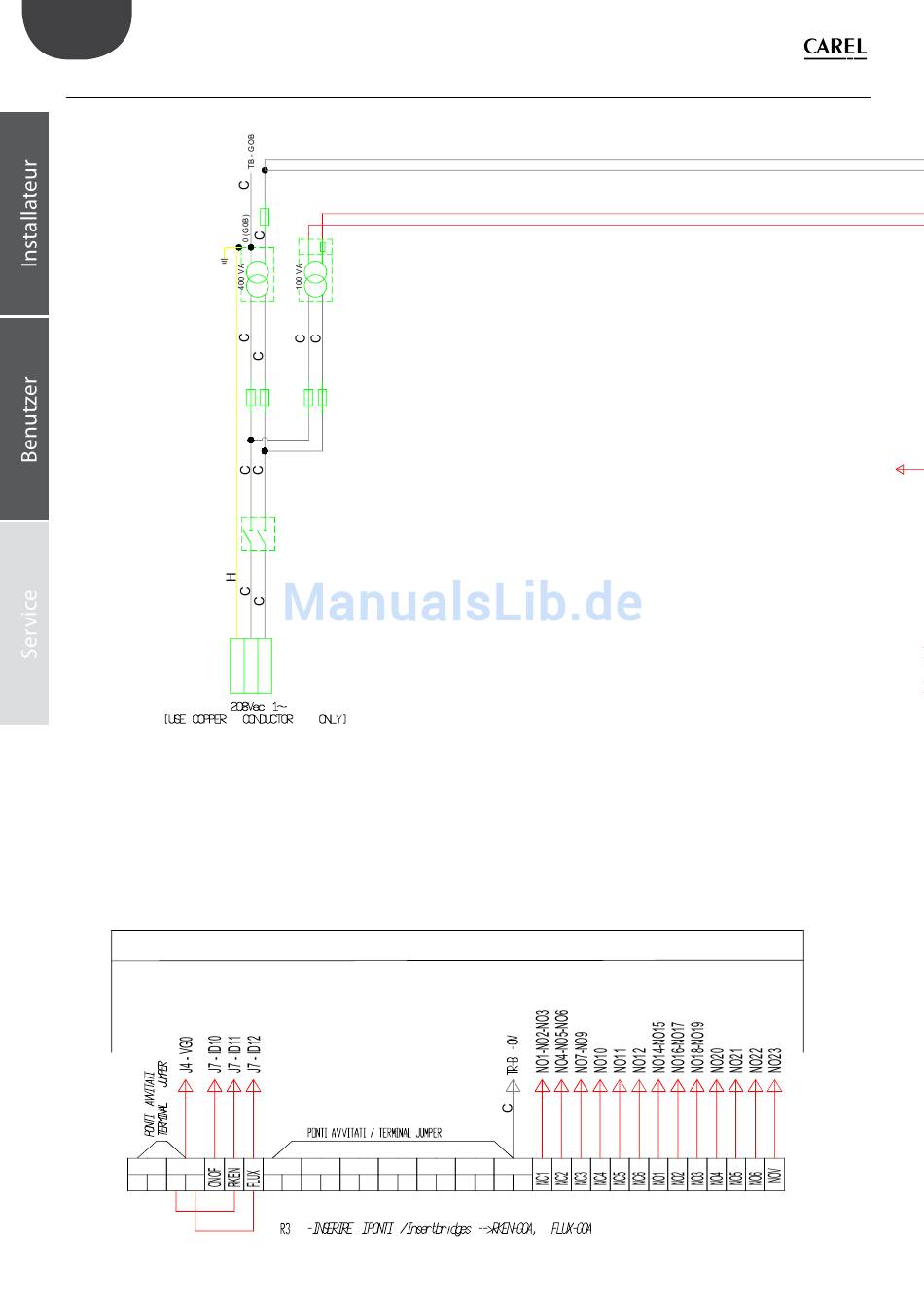

12.6 Schaltplan humiFog Multizone - Slave - UL

DREHMOMENT KLEMMEN (Nm)
EINZELKLEMME: 5,3 min -> 7 max
DOPPELKLEMME: 5,3 min -> 7 max
KLEMME MIT SICHERUNG: 13 min -> 16 max
ERDUNGSKLEMME: 13 min -> 16 max
MORSETTIERA UTENTE / USER TERMINAL BOARD (use copper conductor only)
G0A G0A
"humiFog multizone - Pumpenstation " +0300066DE - rel. 1.2 - 10.12.2015
D
24 (GB)
24 (GB)
D
F9
24V [GA]
0 [G0A]
F5
TR-B TR-A
F3 F4 F1 F2
T2 T1
G
L2 L1
GR N L
G0B G0B G0B G0B G0B G0B G0B
62
TB - G0A
pCO (H)
P
pCO (H)
TB - BKUP
TB - ONOF
TB - RKEN
TB - FLUX
