• Regelalgorithmus CH/CT:
EIN/AUS-Betrieb über externen, spannungsfreien Kontakt (bspw.
Feuchteregler). Die Kapazität ist also die eingestellte Höchstkapazität
oder Null in Abhängigkeit des Zustandes des externen Kontaktes; sie wird
vom Wert begrenzt, der vom Begrenzungsfühler gemessen wird.
• Regelalgorithmus C:
Wie Regelalgorithmus CH/CT ohne Begrenzungsfühler.
Die Regelalgorithmen HH und TH sind in den humiFog-Installationen die
meist verbreiteten und am häufigsten empfohlenen.
Der Feuchtebegrenzungsfühler wird allgemein auf hohe Werte eingestellt
(bspw. 80% rH), um die max. Luftfeuchte in den Luftkanälen und Räumen
einzuschränken. Besonders empfehlenswert in den Installationen,
in denen der Luftstrom und die Arbeitsbedingungen, Temperatur
und Feuchte zeitlich veränderlich sind und somit ein zusätzliches
Sicherheitssystem vorgesehen werden muss, damit der Befeuchter die
Luft nicht übermäßig befeuchtet oder sie in den schlimmsten Fällen nicht
in der Luftkanälen kondensieren lässt.

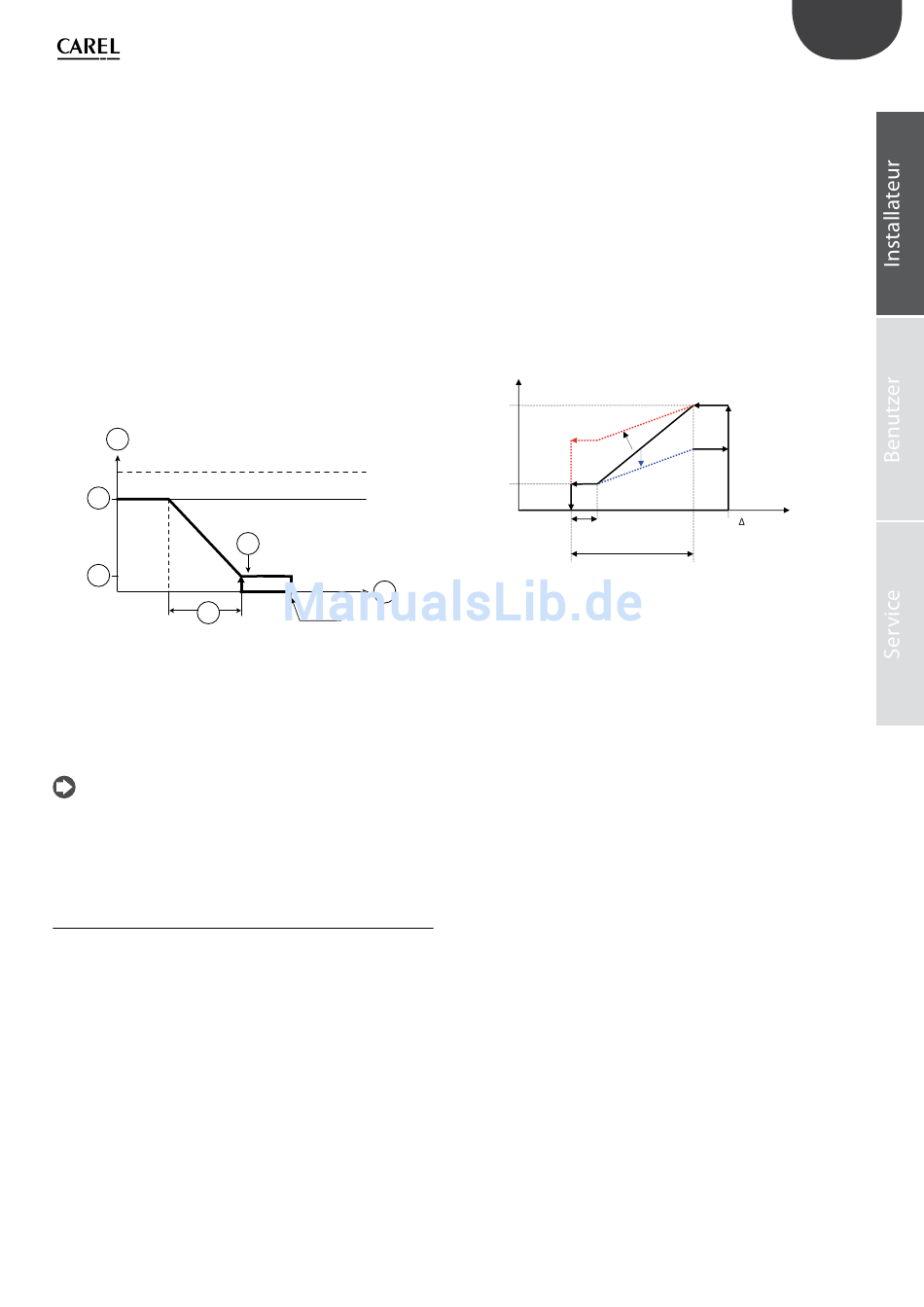

Zwei Regeldiagramme der Feuchte- oder Temperaturfühler:
1
100%
3
4
5
Legende:
1. Produktion
2.
Begrenzungsfühler
3.
Höchstproduktion
4.
Mindestproduktion
5. Proportionalband
6.
Hysterese (10% des Sollwertes)
NB: Die Diagramme stellen der Einfachheit halber eine stufenlose
Modulation dar, während die Regelung modellabhängig stufenlos
oder stufig ausfallen kann.
7.1 Verdunstungskühlung
Wird optiMist als Verdunstungskühler verwendet, stehen die folgenden
Regelalgorithmen zur Verfügung:
•
Regelalgorithmus TT
•
Regelalgorithmus TH
•
Regelalgorithmus TF
•
Regelalgorithmus T
•
Regelalgorithmus PH/PT/PF
•
Regelalgorithmus P
•
Regelalgorithmus C
•
Regelalgorithmus CH/CT/CF
6
2
Set point
Fig. 7.e
WICHTIGER HINWEIS:
Befeuchter-Aktivierungssignal.
Rückgewinnungsaktivierung in der Klimaanlage. Dafür können folgende
Signale verwendet werden:
•
0-10-V-Regelsignal (bei Öffnung der Frischluftklappen) oder
•
digitaler Kontakt oder
•
Supervisor-Digitalvariable (DIG 63.
Die Befeuchter-Aktivierung kann durch eine Verzögerung der
Rückgewinnungsaktivierung verzögert werden.
• Regelalgorithmus T:
Diese Regelung besteht in einer Proportional- und Integralregelung der
Temperatur, die von einem Fühler in der Frischluftkammer hinter dem
Wärmetauscher gelesen wird.
Die Proportionalwirkung regelt die Leistung in Abhängigkeit des
Abstandes zwischen Messwert und Sollwert. Die Integralwirkung
beeinflusst die Reaktionsgeschwindigkeit des Systems.
Fatt.P
Hyst=10%Band
Band
Wird der Faktor P (Rot gestrichelt) erhöht, reduziert sich das
Reaktionsvermögen auf die Temperaturvariationen. Die Wirkung ist - bei
gleicher Temperaturvariation - eine geringere Anforderungsreduzierung.
Die Integralwirkung führt dazu, dass die Anforderung umso mehr
reduziert wird, je länger die Abweichung vom Regeltemperatursollwert
anhält.
• Regelalgorithmus TH:
Diese Regelung wird für die Leistungsregelung (Durchflussregelung) mit
Temperaturfühler in der Frischluftkammer hinter dem Wärmetauscher
und mit Feuchtebegrenzungsfühler hinter dem Tropfenabscheider
verwendet. Zur Aktivierung
Tropfenabscheider vorhanden sein. Ansonsten wird der Fühler benässt,
was dazu führt, dass konstant nahezu gesättigte Feuchtewerte gemessen
werden. Der Feuchtefühler begrenzt die maximale Anforderung nach
oben.
• Regelalgorithmus TT:
Dieser Regelalgorithmus
(Wasserdurchflussregelung) mit einem Temperaturregelfühler und
einem Temperaturbegrenzungsfühler verwendet. Der Regelfühler wird
allgemein in Raummitte installiert. Der Begrenzungsfühler wird an einem
kritischen Punkt installiert, wo die Temperatur absolut nicht unter einen
einstellbaren Grenzwert sinken darf.
• Regelalgorithmus TF: (T + Strömungsbegrenzung)
Diese Regelung wird für die Leistungsregelung (Wasserdurchflussregelung)
mit einem Temperaturregelfühler und einem Luftflussmodulator
verwendet. Der Luftflussmodulator kann:
•
ein Öffnungssignal der Umluftklappe;
•
ein Ventilatorregelsignal sein.
In diesem Fall arbeitet das Begrenzungssignal:
•
als Temperaturbegrenzungssignal im Falle des Ventilatorregelsignals;
•
als Feuchtebegrenzungssignal im Falle des Klappenöffnungssignals.
25 "humiFog multizone - Pumpenstation " +0300066DE - rel. 1.2 - 10.12.2015
Alle Regelalgorithmen erfordern
Dieses Signal entspricht
SET
+
Temp
SET
Grafico 1
Fig. 7.f
dieser Konfiguration MUSS
wird für die Leistungsregelung
