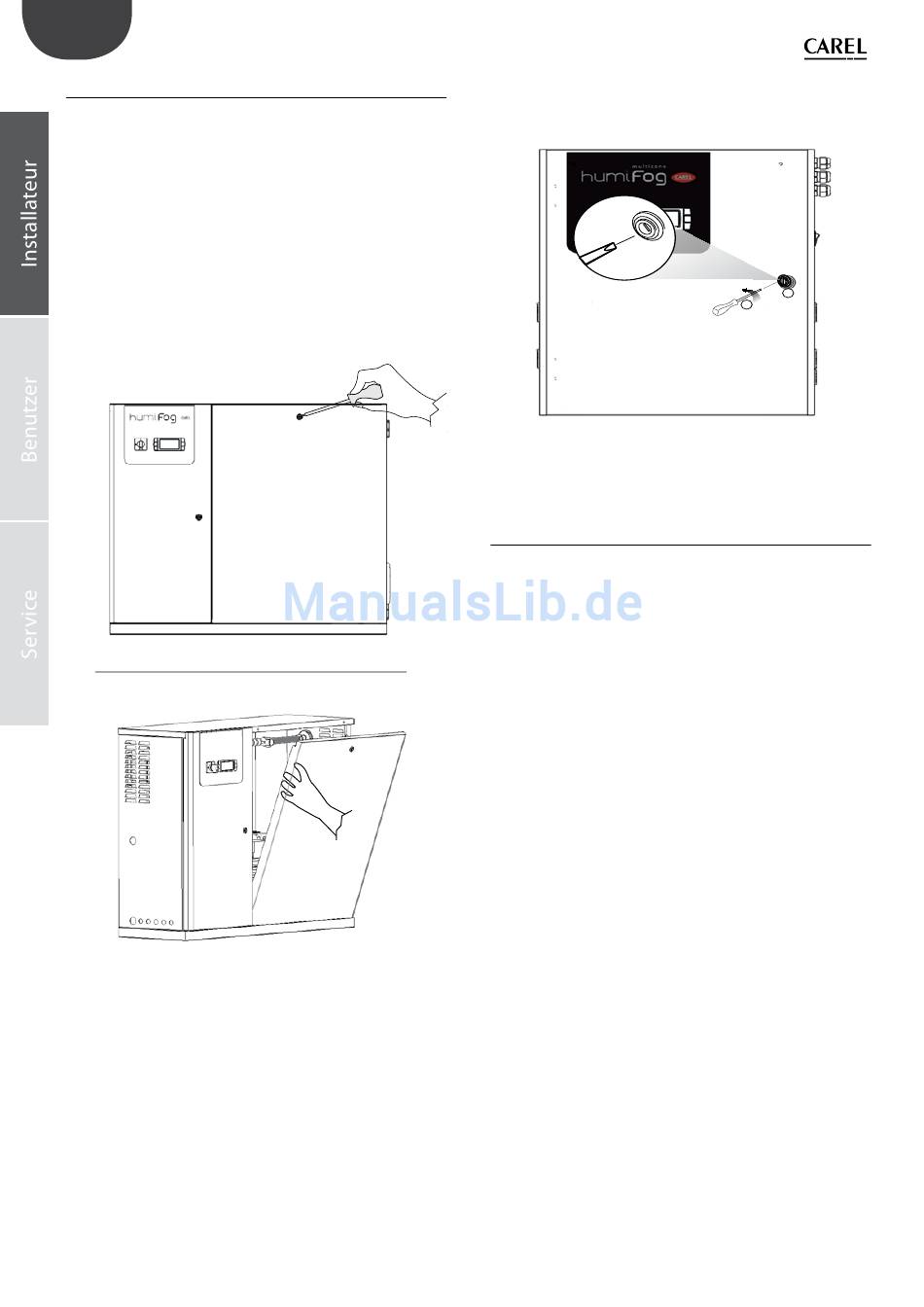

1.11 Öffnen der Steuerkastentür
Master-Steuerkasten
Öffnen Fig. 1.h:
1.
Die Wand des hydraulischen Teils entsperren:
•
Einen Schlitzschraubendreher benutzen (max. 8 mm);
•
den Schraubendreher gegen den Uhrzeigersinn zur Entsperrung
drehen.
2.
Die Wand abnehmen:
•
Die Wand neigen und anheben.
•
Schließen Fig. 1.h:
3.
Die Wand des hydraulischen Teils positionieren:
•
Wichtig: Die unteren Stifte der Wand in die entsprechenden
Bohrungen einfügen (F).
4. Die Wand blockieren:
•
Einen Schlitzschraubendreher benutzen (max. 8 mm);
•
den Schraubendreher im Uhrzeigersinn zur Sperrung der Wand
drehen.
"humiFog multizone - Pumpenstation " +0300066DE - rel. 1.2 - 10.12.2015
Fig. 1.i
Slave-Steuerkasten
1. Drücken und gegen
Schlitzschraubenzieher (max. 8 mm) drehen, bis die Tür entsperrt ist.
2.
Die Tür des Steuerkastens mit Linksdrehung öffnen.
1.12 Bauteile und Zubehör
Nach dem Öffnen der Verpackung und dem Abnehmen der Fronthaube
den Lieferumfang auf die folgenden Bestandteile überprüfen:
Für Master-Einheiten:
•
Schlüssel für Öffnung des Gehäuses des Wasserfilters im Einlass;
•
PG13- und PG21-Kabelverschraubung für die Elektroanschlüsse (nur
für CE-Versionen);
•
Gelb/schwarzer Verschluss der Motorölpumpe, auszutauschen gegen
den Verschluss auf der Pumpe.
Für Slave-Einheiten:
•
Schraubensatz mit Dübeln für die Wandmontage;
•
PG13- und PG21-Kabelverschraubung für die Elektroanschlüsse (nur
für CE-Versionen).
12
den Uhrzeigersinn mit einem
2
1
Fig. 1.j
