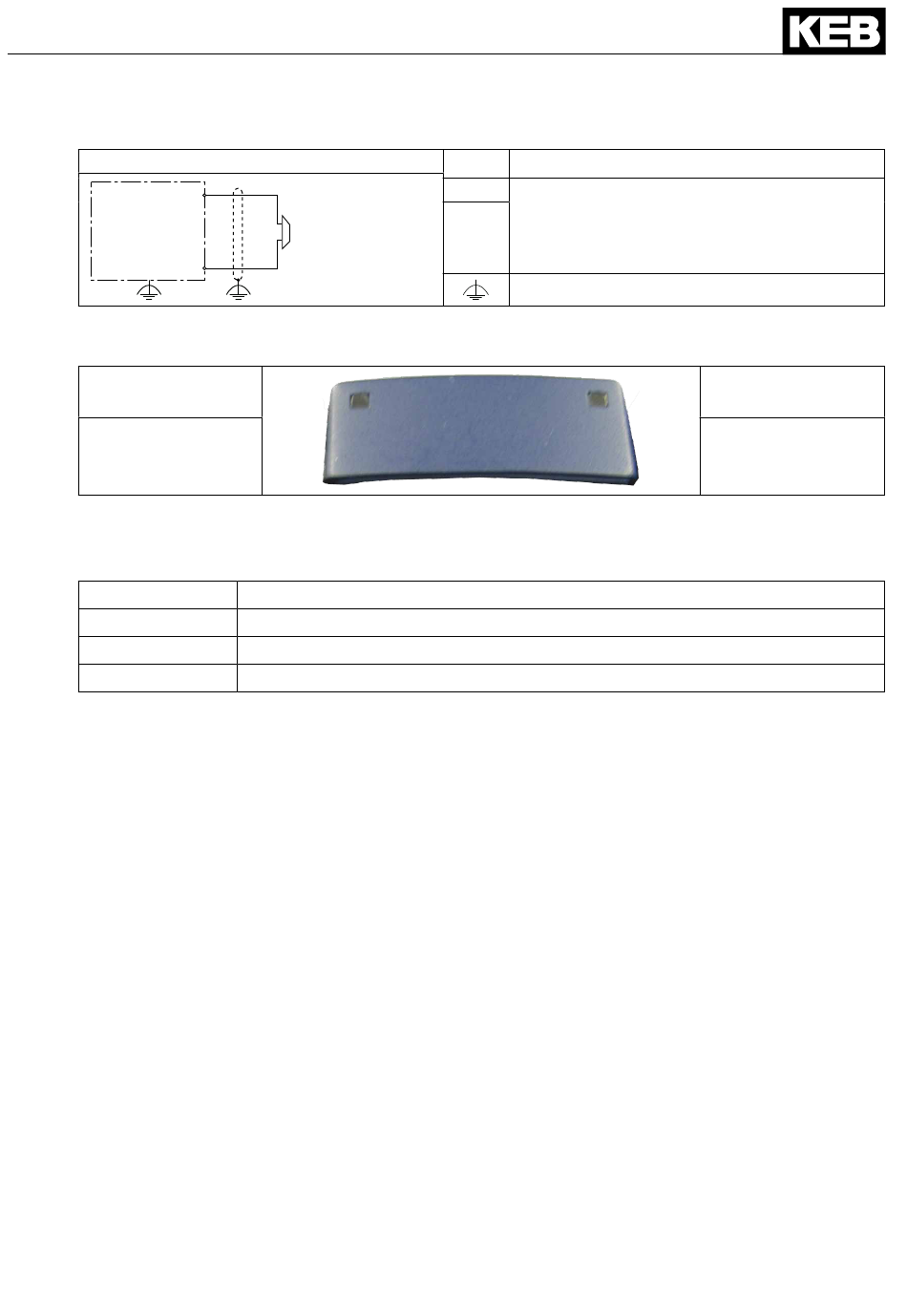

Klemmenleiste X1BB
BB+
BB-
4.3 Status-LED's
Status-LED
Sicherheitsmodul
4.3.1 Status-LED Sicherheitsmodul
Die LED Zeigt den Status des Sicherheitsmoduls an.
LED
aus
grün
rot
Weitere Statusmeldungen siehe Kapitel 5.
Beschreibung der Anschlussklemmen
U=24Vdc
Status
Keine Spannungsversorgung des Sicherheitsmoduls
Sicherheitsmodul in Betrieb
Sicherheitsmodul in Fehler
Name Beschreibung
BB+ 24 V DC-Ausgang zur direkten Ansteue-
BB- rung einer Bremse. Der maximale Strom
ist abhängig von der Anzahl aktivierten
Bremsen und der Versorgungseinheit.
Funktionserde
Status-LED
Gerät
