Elektrische Installation

4.5 Zugriff

•
Entfernen Sie die Abdeckung mithilfe eines
Schraubendrehers (siehe Abbildung 4.3) oder
durch Lösen der Befestigungsschrauben (siehe
Abbildung 4.4).
4 4

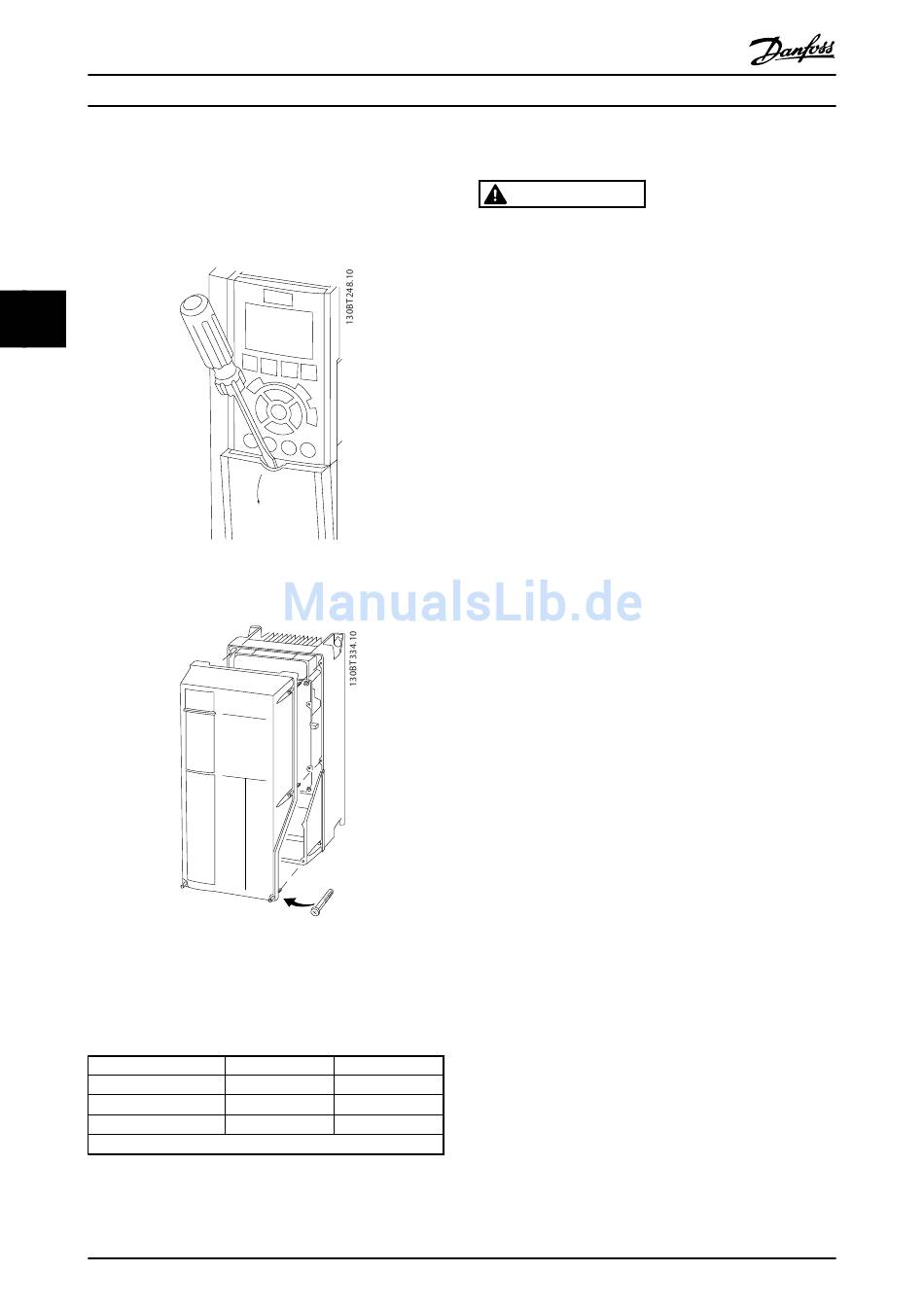

Abbildung 4.3 Zugang zur Verkabelung bei Gehäusen der
Schutzarten IP20 und IP21
Abbildung 4.4 Zugang zur Verkabelung bei Gehäusen der
Schutzarten IP55 und IP66
Lesen Sie vor dem Anziehen der Abdeckungen bitte
Tabelle 4.1.
Gehäuse
A4/A5
B1/B2
C1/C2
Keine Schrauben anzuziehen für A2/A3/B3/B4/C3/C4.
Tabelle 4.1 Anzugsdrehmoment für Abdeckungen [Nm]
16
Produkthandbuch
IP55 IP66
2 2
2,2 2,2
2,2 2,2
Danfoss A/S © Version 2014-06-04 Alle Rechte vorbehalten.

4.6 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung dieser Empfehlung kann schwere
Personenschäden oder sogar tödliche Verletzungen zur
Folge haben.
•
Verlegen Sie Motorkabel getrennt oder
•
verwenden Sie abgeschirmte Kabel
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften. Maximale
Drahtgrößen siehe Kapitel 8.1 Elektrische Daten.
•
Befolgen Sie die Anforderungen des Motorhers-
tellers an die Motorkabel.
•
Kabeleinführungen für Motorkabel oder
Bodenplatten mit Durchführungen sind am
Unterteil von Frequenzumrichtern mit der
Schutzart IP21 oder höher vorgesehen.
•
Schließen Sie kein Anlass- oder Polwechselgerät
(z. B. Dahlander-Motor oder Schleifring-
Asynchronmotor) zwischen Frequenzumrichter
und Motor an.
Verfahrensweise
1. Entfernen Sie einen Teil der äußeren Kabeliso-
lierung.
2. Positionieren Sie das abisolierte Kabel unter der
Kabelschelle, um eine mechanische Befestigung
zu schaffen und elektrischen Kontakt zwischen
Abschirmung und Erde herzustellen.
3. Schließen Sie das Erdungskabel gemäß den
Erdungsanweisungen in Kapitel 4.3 Erdung, siehe
Abbildung 4.5 an die nächstgelegene Erdungs-
klemme an.
4. Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an, siehe
Abbildung 4.5.
5. Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in Kapitel 8.7 Anzugsdrehmomente für
Anschlüsse an.
