Anwendungsbeispiele

6 Anwendungsbeispiele
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen Werkseinstellungen, sofern nicht anders angegeben (in 0-03 Länderein-
stellungen ausgewählt).
•
Neben den Zeichnungen sind die Parameter für die Klemmen und ihre Einstellungen aufgeführt.
•
Wenn Schaltereinstellungen für die analogen Klemmen A53 und A54 erforderlich sind, sind diese ebenfalls
dargestellt.
HINWEIS
Um den Frequenzumrichter mit der optionalen Funktion „Sichere Abschaltung Motormoment" in Werkseinstellung zu
6 6
betreiben, benötigen Sie ggf. Drahtbrücken zwischen Klemme 12 (oder 13) und Klemme 37.
6.1 Anwendungsbeispiele
6.1.1 Verdichter
SmartStart führt Sie durch die Einrichtung eines Kälteverdichters, indem er Sie auffordert, Daten über den Verdichter und die
Kälteanlage einzugeben, in dem der Frequenzumrichter betrieben wird. Alle Begriffe und Einheiten in SmartStart sind in der
Kältetechnik gebräuchlich, daher können Sie die Einrichtung in 10-15 einfachen Schritten mit nur 2 Tasten des LCP
abschließen.
Supply
Reference
Night setback
PT 1000 inputs
(optional)
Alarms

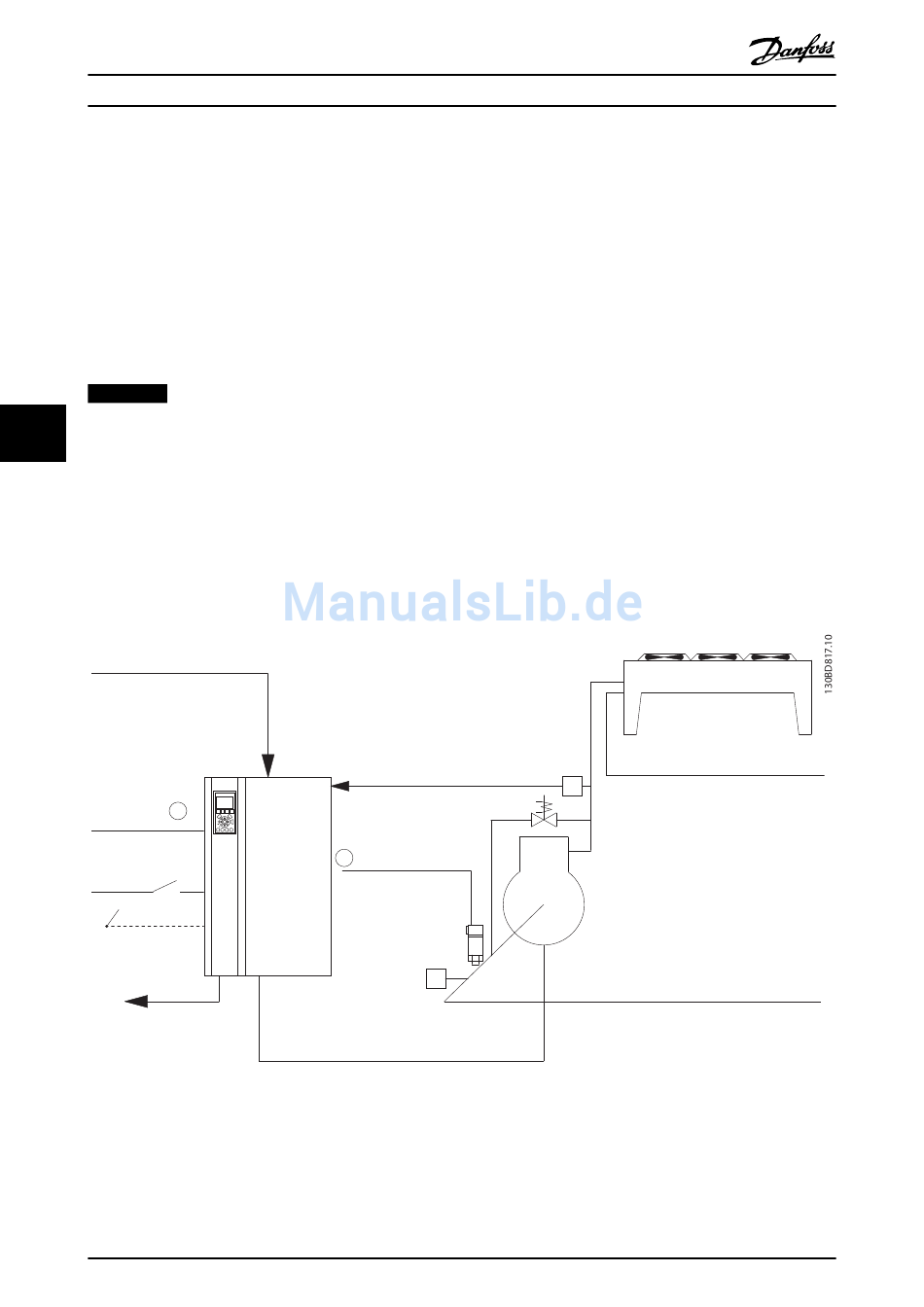

Abbildung 6.1 Standardzeichnung eines „Verdichters mit interner Regelung"
