Elektrische Installation

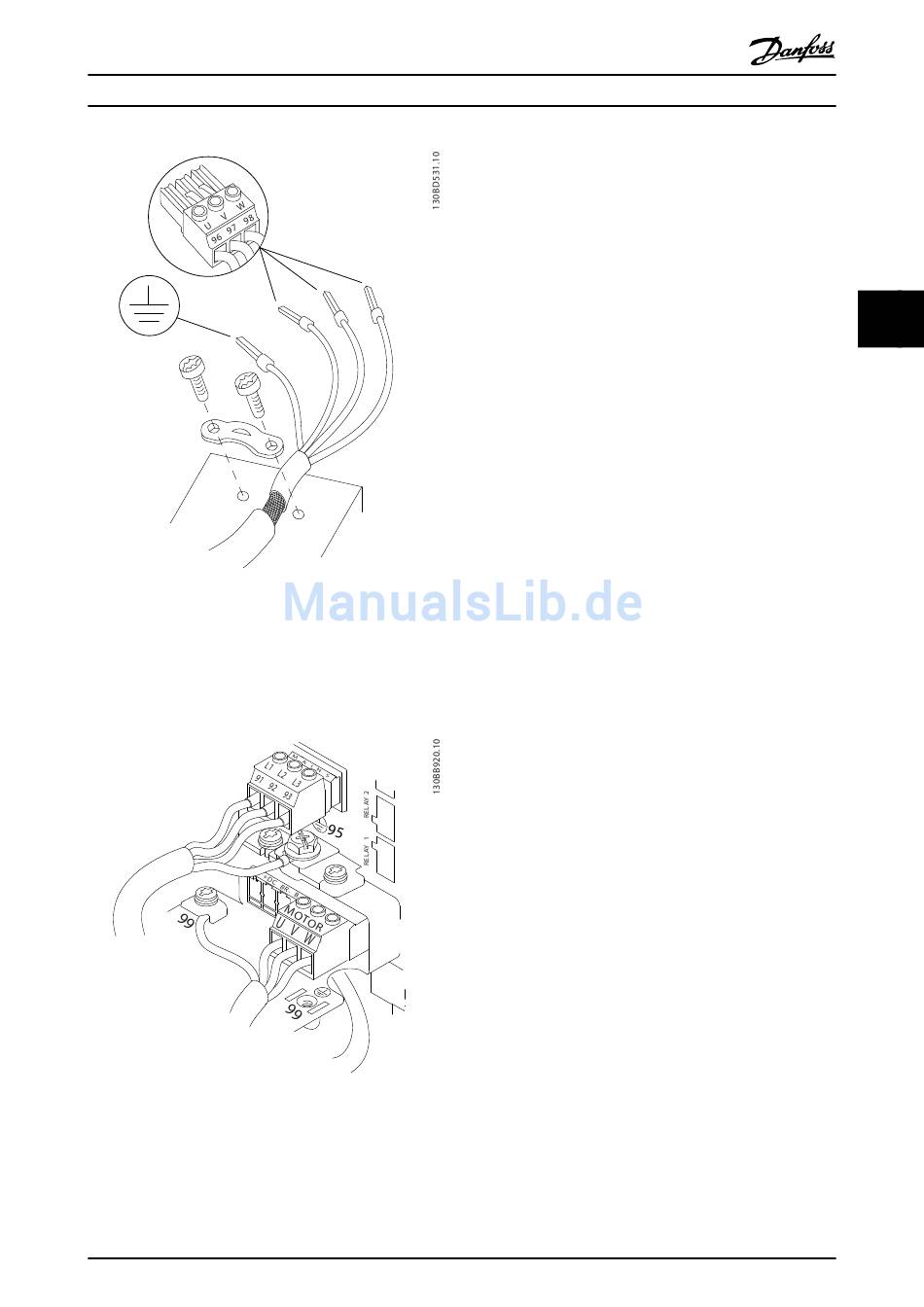

Abbildung 4.5 Motoranschluss
Abbildung 4.6 zeigt vereinfachte Anschlussbilder für Netz,
Motor und Erdung eines Frequenzumrichters. Die
jeweiligen Konfigurationen ändern sich je nach
Gerätetypen und optionaler Ausrüstung.
Abbildung 4.6 Beispiel für Motor-, Netz- und Erdungsanschluss
MG16E303
Produkthandbuch

4.7 Netzanschluss

•
•
Verfahrensweise
1.
2.
3.
4.

4.8 Steuerkabel

•
•
- LC -
Danfoss A/S © Version 2014-06-04 Alle Rechte vorbehalten.
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximaler Kabelquerschnitt siehe
Kapitel 8.1 Elektrische Daten.
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen L1, L2 und L3 an (siehe
Abbildung 4.6).
Je nach Konfiguration der Geräte wird die
Eingangsleistung an die Netzeingangsklemmen
oder den Netztrennschalter angeschlossen.
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in Kapitel 4.3 Erdung.
Versorgt ein IT-Netz, eine potenzialfreie Dreieck-
schaltung oder ein TT/TN-S-Netz mit geerdetem
Zweig (geerdete Dreieckschaltung) den Frequen-
zumrichter, so stellen Sie 14-50 EMV-Filter auf [0]
Aus, um Beschädigungen des Zwischenkreises zu
vermeiden und die Erdungskapazität gemäß IEC
61800-3 zu verringern.
Trennen Sie Steuerleitungen von Hochspannungs-
bauteilen des Frequenzumrichters.
Ist der Frequenzumrichter an einen Thermistor
zur PELV-Isolierung angeschlossen, müssen
optionale Thermistorsteuerkabel zur Beibehaltung
des PELV-Schutzgrads verstärkt/zweifach isoliert
sein. Wir empfehlen eine 24-V-DC-Versorgung.
4 4
