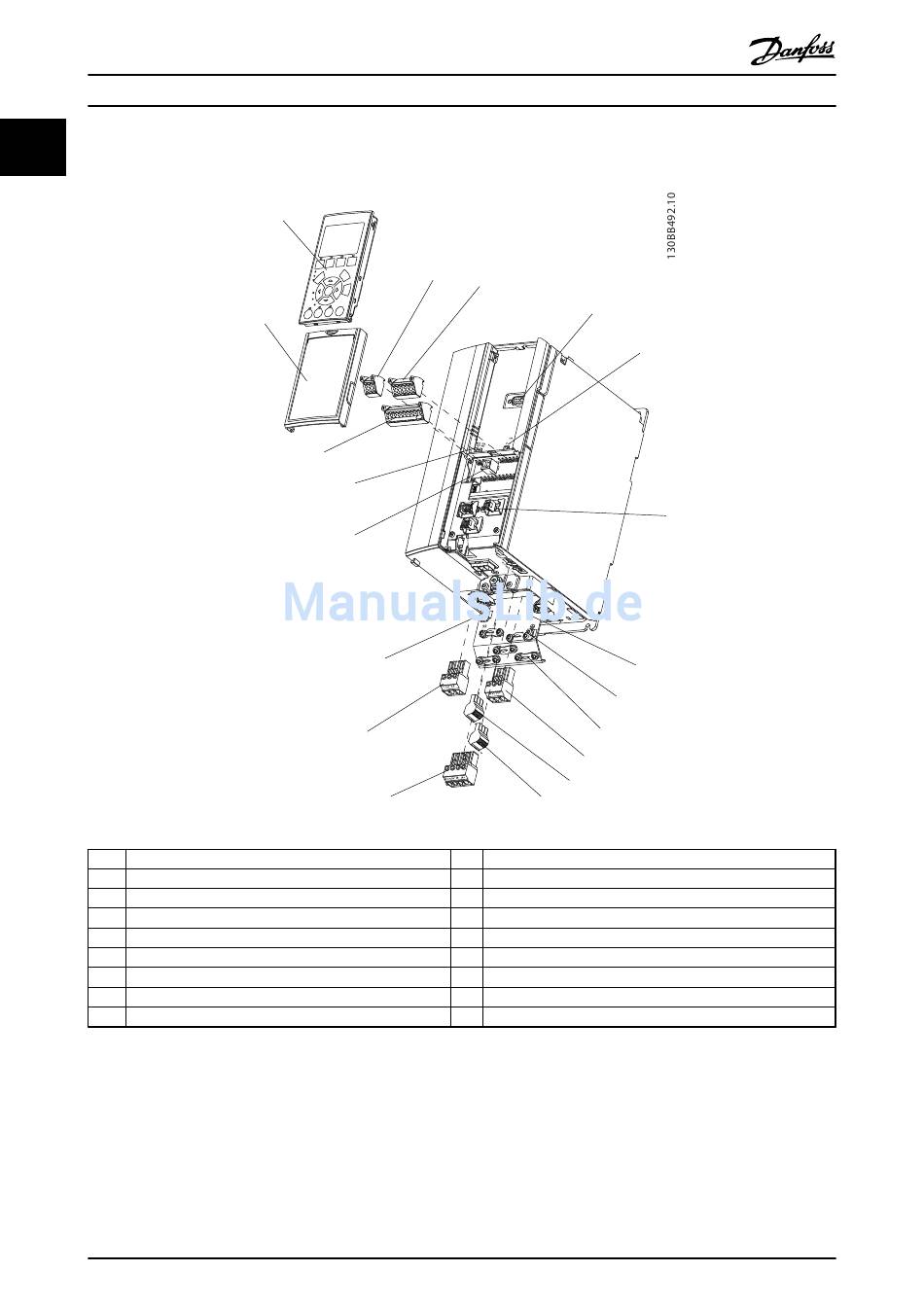

1.4.2 Explosionszeichnungen
1
Bedieneinheit (LCP)
2
Anschluss serielle RS485-Schnittstelle (+68, -69)
3
Stecker für analoge Schnittstellen
4
LCP-Netzstecker
5
Schalter für analoge Schnittstelle (A53), (A54)
6
Anschluss für Kabelschirm
7
Abschirmblech
8
Erdungsschelle (PE)
9
Erdungsschelle und Zugentlastung für abgeschirmtes Kabel 18
Abbildung 1.1 Explosionszeichnung, Baugröße A, IP20
4
Produkthandbuch
1
18
17
16
15
8
14
13
Danfoss A/S © Version 2014-06-04 Alle Rechte vorbehalten.
2
3
4
9
10
11
12
10
Motorausgangsklemmen 96 (U), 97 (V), 98 (W)
11
Relais 2 (04, 05, 06)
12
Relais 1 (01, 02, 03)
13
-
14
Netzeingangsstecker 91 (L1), 92 (L2), 93 (L3)
15
USB-Anschluss
16
Schalter für serielle Schnittstelle
17
Digital-I/O und 24-V-Netzversorgung
Abdeckung
5
6
7
8
MG16E303
