Mark PinTherm Infra Connect Technisches Handbuch Seite 38

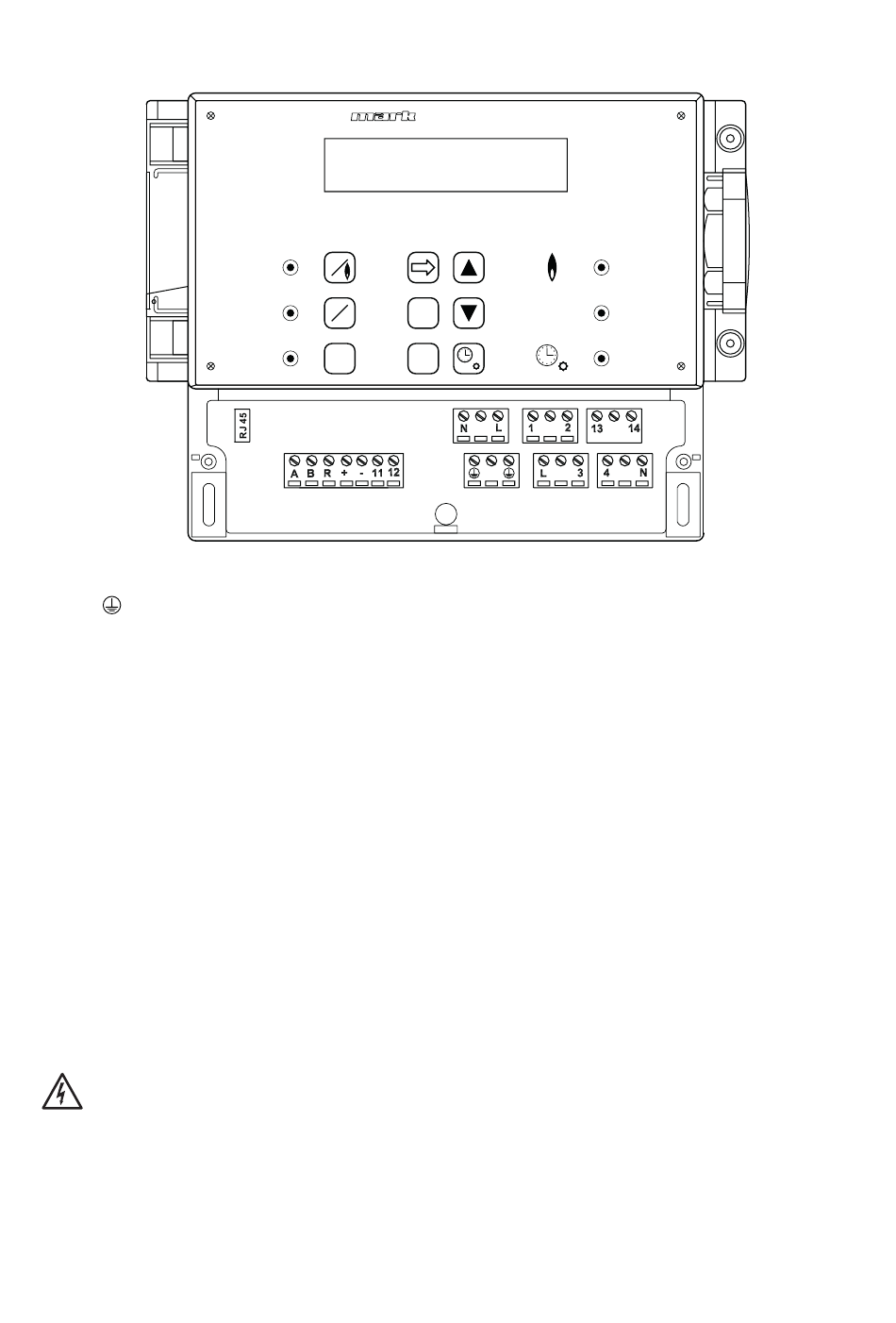

9.0 Anschlussmöglichkeiten der PinTherm Infra Connect
L N
L - 1
L - 3
2 - N
4 - N
13 - 14
11 - 12
A - B
RJ 45 connector
Warnung: Gefährliche Spannung liegt bei N, L, 1, 2, 3, 4, 13 und 14
Mit der PinTherm Infra Connect dürfen nur Geräte gesteuert werden, die den Sicherheitsbestim-
mungen der EN-IEC 61010-1 entsprechen.
38
MO
1K
0
I
II
RESET
Anschlussklemmen (230Vac/50Hz)
Heizen
2-Stufen
Störungsleuchte
Rücksetzkontakt
Kontakt zum externen Ventilator
externer Raumfühler
MODBUS RTU (R ground)
Internet / Modbus TCP/IP
PinTherm Infra Connect
06.29.109
08:01 18ºC
TAG X:060
II
OK
ESC
