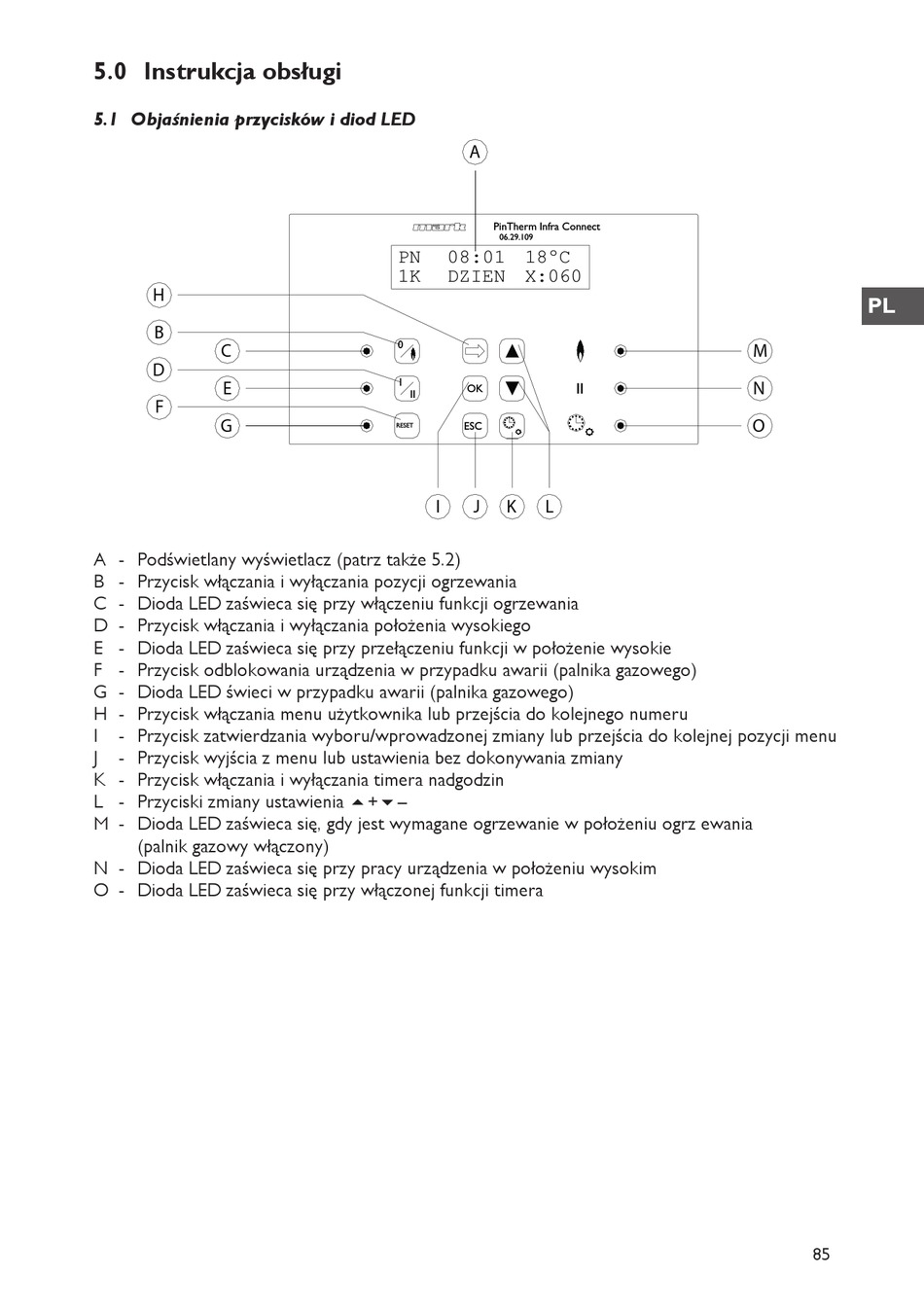

5.0 Instrukcja obsługi
5.1 Objaśnienia przycisków i diod LED
H
B
C
D
E
F
G
A - Podświetlany wyświetlacz (patrz także 5.2)
B - Przycisk włączania i wyłączania pozycji ogrzewania
C - Dioda LED zaświeca się przy włączeniu funkcji ogrzewania
D - Przycisk włączania i wyłączania położenia wysokiego
E - Dioda LED zaświeca się przy przełączeniu funkcji w położenie wysokie
F - Przycisk odblokowania urządzenia w przypadku awarii (palnika gazowego)
G - Dioda LED świeci w przypadku awarii (palnika gazowego)
H - Przycisk włączania menu użytkownika lub przejścia do kolejnego numeru
I - Przycisk zatwierdzania wyboru/wprowadzonej zmiany lub przejścia do kolejnej pozycji menu
J - Przycisk wyjścia z menu lub ustawienia bez dokonywania zmiany
K - Przycisk włączania i wyłączania timera nadgodzin
L - Przyciski zmiany ustawienia + –
M - Dioda LED zaświeca się, gdy jest wymagane ogrzewanie w położeniu ogrz ewania
(palnik gazowy włączony)
N - Dioda LED zaświeca się przy pracy urządzenia w położeniu wysokim
O - Dioda LED zaświeca się przy włączonej funkcji timera
A
PinTherm Infra Connect
06.29.109
PN 08:01 18ºC
1K DZIEN X:060
0
I
OK
II
ESC
RESET
I J K L
II
PL
M
N
O
