Mark PinTherm Infra Connect Technisches Handbuch Seite 78

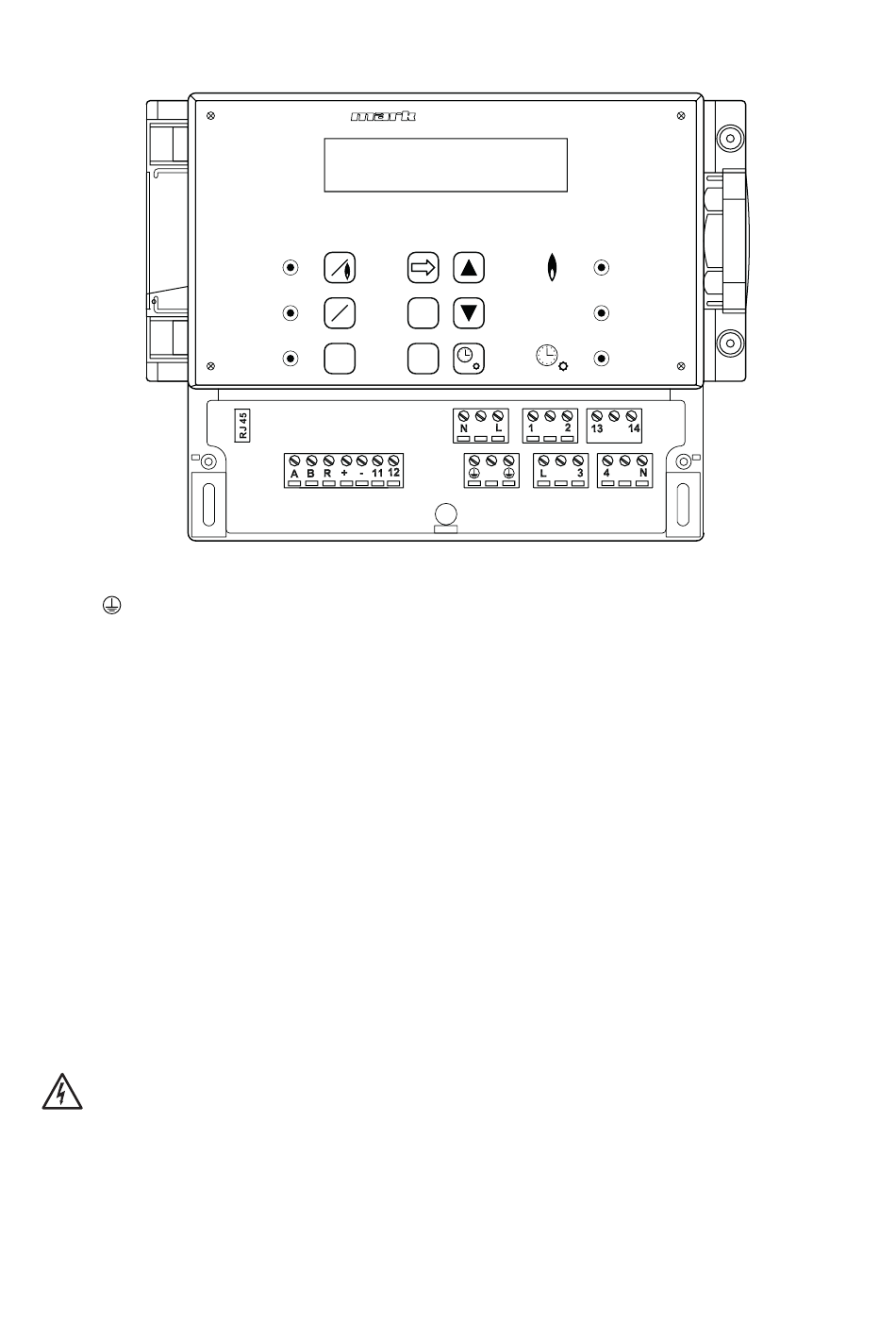

9.0 Aansluitmogelijkheden PinTherm Infra Connect
L N
L - 1
L - 3
2 - N
4 - N
13 - 14
11 - 12
A - B
RJ 45 connector
Waarschuwing: Gevaarlijke spanning aanwezig op N, L, 1, 2, 3, 4, 13 en 14
Met de PinTherm Infra Connect mogen alleen toestellen aangestuurd worden die voldoen aan de
veiligheidsvoorschriften zoals vastgelegd in EN-IEC 61010-1.
78
MA
1K
0
I
II
RESET
Voedingsklemmen (230Vac/50Hz)
Verwarmen
Hoog/laag
Storing
Reset
Contact externe ventilator
Externe temperatuursensor
MODBUS RTU (R ground)
Internet / Modbus TCP/IP
PinTherm Infra Connect
06.29.109
08:01 18ºC
DAG X:060
II
OK
ESC
