Mark PinTherm Infra Connect Technisches Handbuch Seite 96

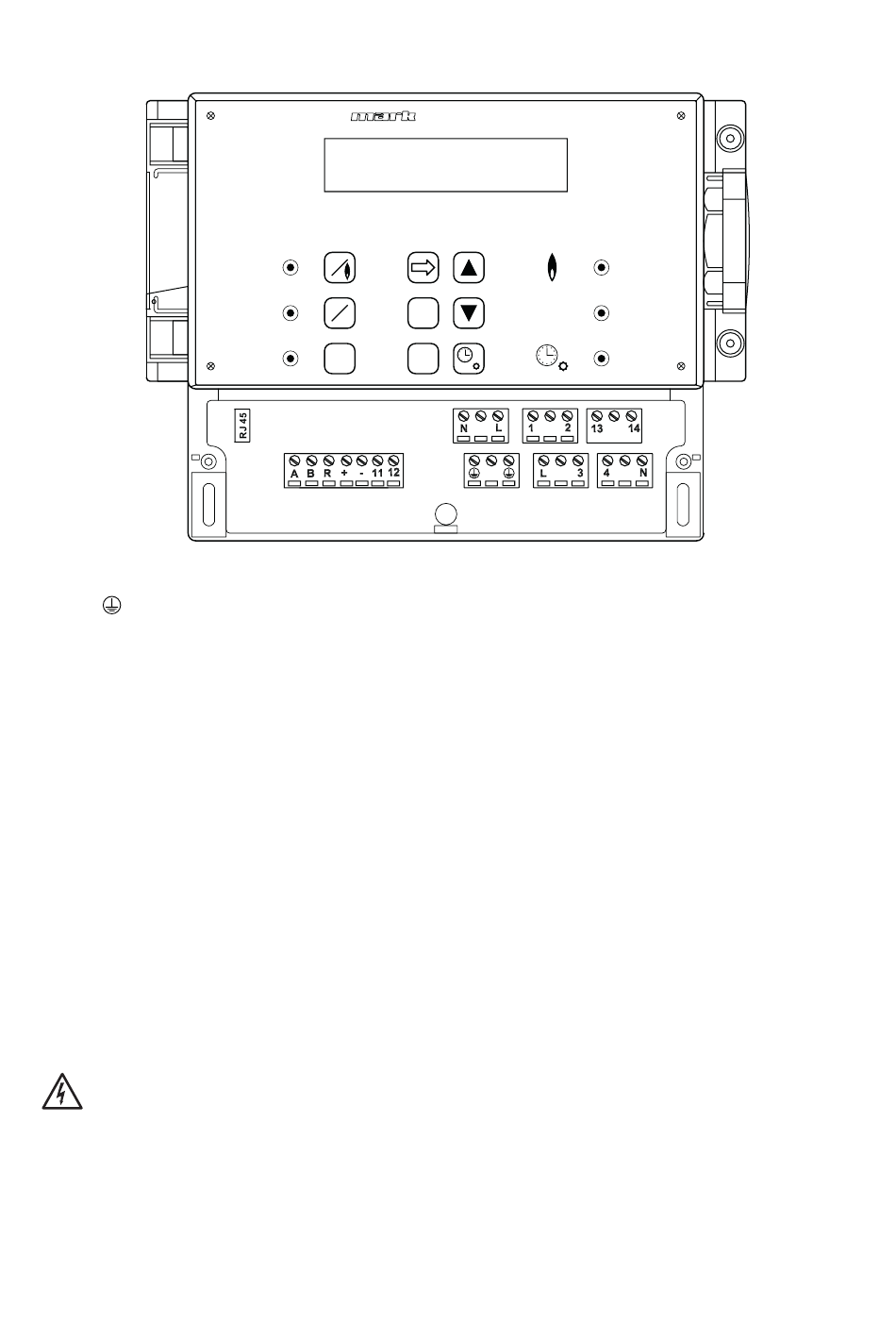

8.0 Możliwości okablowania urządzenia PinTherm Infra Connect
L N
L - 1
L - 3
2 - N
4 - N
13 - 14
11 - 12
A - B
RJ 45 connector
Uwaga: Wysokie napięcie pod zaciskami N, L, 1, 2, 3, 4, 13 i 14
Sterownika PinTherm Infra Connect używać można tylko do sterowania urządzeniami spełniają-
cymi wymogi dotyczące bezpieczeństwa zgodnie z normą EN-IEC 61010-1.
96
PN
1K
0
I
II
RESET
Zaciski (230Vac/50Hz)
Ogrzewanie
Wysoki/niski
Sygnał awarii
Reset
Kontakt zewnętrzny wentylatora
Zewnętrzny czujnik temperatury
MODBUS RTU (R ground)
Internet / Modbus TCP/IP
PinTherm Infra Connect
06.29.109
08:01 18ºC
DZIEN X:060
II
OK
ESC
