5.0 Bedienungsanleitung

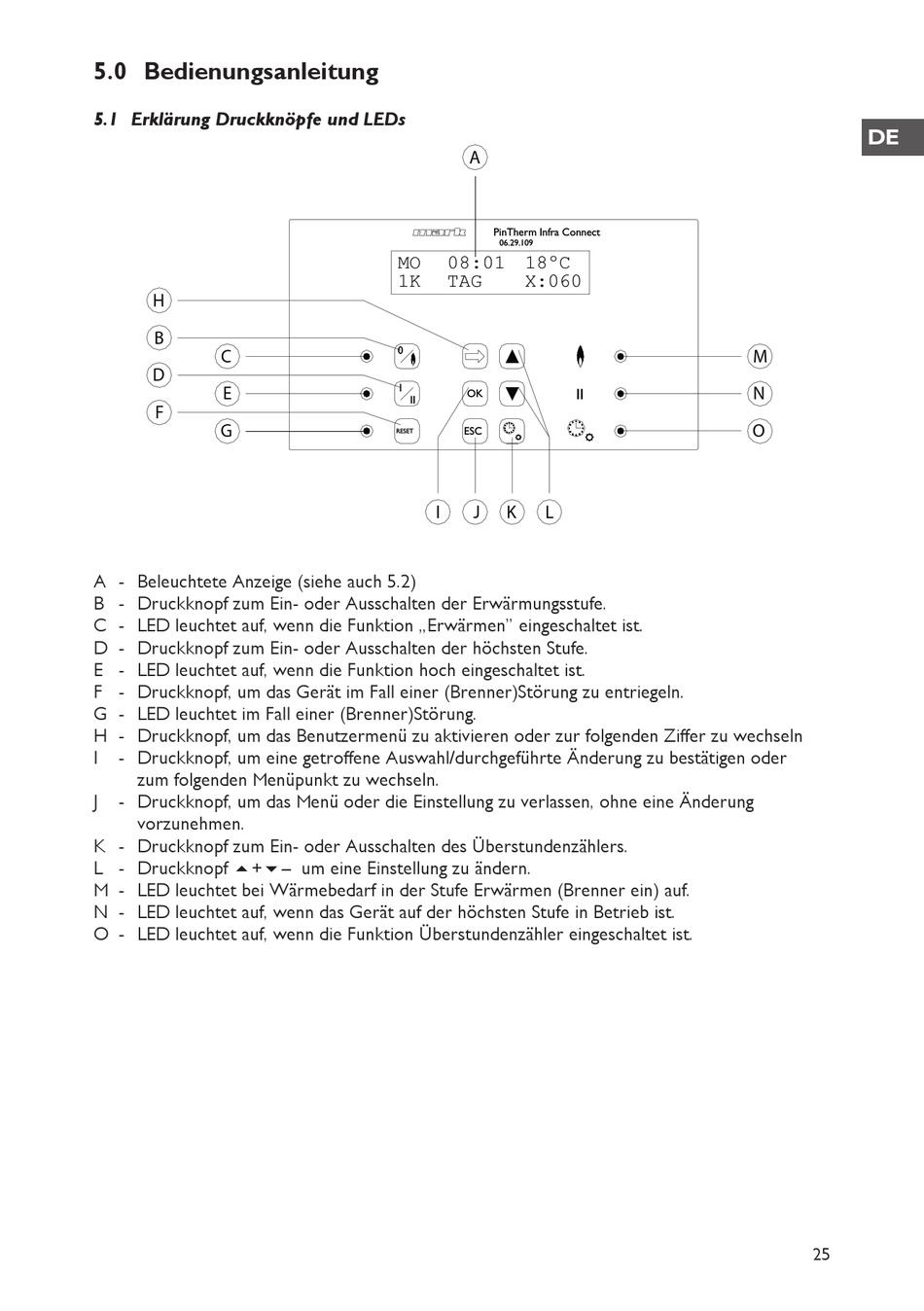

5.1 Erklärung Druckknöpfe und LEDs
H
B
C
D
E
F
G
A - Beleuchtete Anzeige (siehe auch 5.2)
B - Druckknopf zum Ein- oder Ausschalten der Erwärmungsstufe.
C - LED leuchtet auf, wenn die Funktion „Erwärmen" eingeschaltet ist.
D - Druckknopf zum Ein- oder Ausschalten der höchsten Stufe.
E - LED leuchtet auf, wenn die Funktion hoch eingeschaltet ist.
F - Druckknopf, um das Gerät im Fall einer (Brenner)Störung zu entriegeln.
G - LED leuchtet im Fall einer (Brenner)Störung.
H - Druckknopf, um das Benutzermenü zu aktivieren oder zur folgenden Ziffer zu wechseln
I - Druckknopf, um eine getroffene Auswahl/durchgeführte Änderung zu bestätigen oder
zum folgenden Menüpunkt zu wechseln.
J - Druckknopf, um das Menü oder die Einstellung zu verlassen, ohne eine Änderung
vorzunehmen.
K - Druckknopf zum Ein- oder Ausschalten des Überstundenzählers.
L - Druckknopf + – um eine Einstellung zu ändern.
M - LED leuchtet bei Wärmebedarf in der Stufe Erwärmen (Brenner ein) auf.
N - LED leuchtet auf, wenn das Gerät auf der höchsten Stufe in Betrieb ist.
O - LED leuchtet auf, wenn die Funktion Überstundenzähler eingeschaltet ist.
A
PinTherm Infra Connect
06.29.109
MO 08:01 18ºC
1K TAG X:060
0
I
OK
II
ESC
RESET
I J K L
II
DE
M
N
O
