Mark PinTherm Infra Connect Technisches Handbuch Seite 58

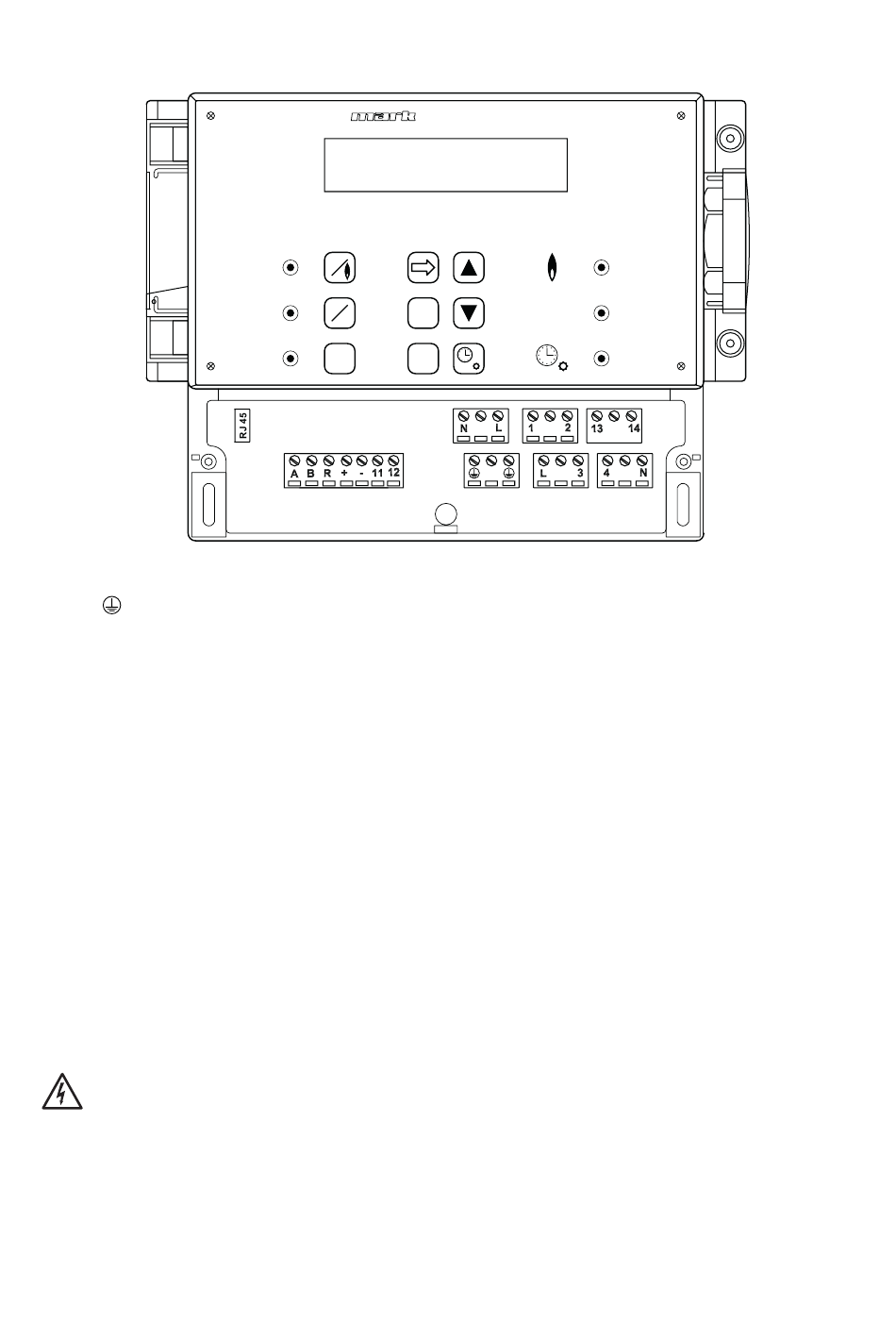

9.0 Possibilités de câblage du PinTherm Infra Connect
L N
L - 1
L - 3
2 - N
4 - N
13 - 14
11 - 12
A - B
RJ 45 connector
Avertissement: Présence d'une tension dangereuse sur N, L, 1, 2, 3, 4, 13 et 14
Avec le PinTherm Infra Connect, seuls les dispositifs respectant les mesures de sécurité fixées
dans EN-IEC 61010-1 peuvent être contrôlés.
58
LU
1K
0
I
II
RESET
Bornes de connexion (230Vac/50Hz)
Chauffage
Haut/bas
Faux signal
Reset
Ventilateur externe de contact
Capteur externe
MODBUS RTU (R ground)
Internet / Modbus TCP/IP
PinTherm Infra Connect
06.29.109
08:01 18ºC
JOUR X:060
II
OK
ESC
