Mark PinTherm Infra Connect Technisches Handbuch Seite 114

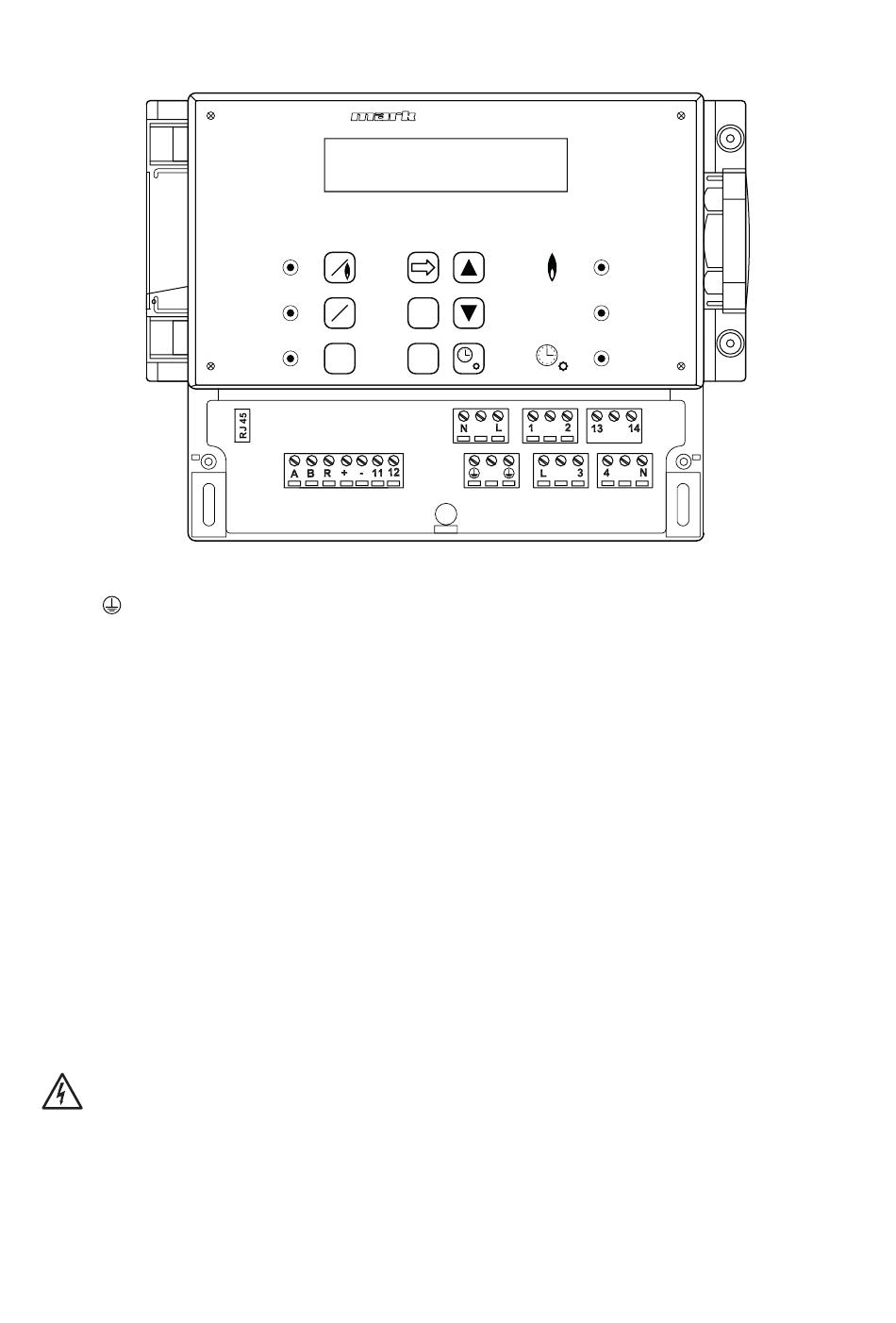

8.0 Posibilităţi de cablaj pentru PinTherm Infra Connect
L N
L - 1
L - 3
2 - N
4 - N
13 - 14
11 - 12
A - B
RJ 45 connector
Atentie: Tensiune periculoasa prezenta la N, L, 1, 2, 3, 4, 13 şi 14
Cu PinTherm Infra Connect, pot fi controlate numai dispozitivele care respecta normele de sigu-
ranta prevazute în EN-IEC 61010-1.
114
LU
1K
0
I
II
RESET
Terminale de conectare (230Vac/50Hz)
Incalzire
Înalt/grav
Semnal de defectiune
Resetare
Contact ventilator extern
Senzor extern de camera
MODBUS RTU (R ground)
Internet / Modbus TCP/IP
PinTherm Infra Connect
06.29.109
08:01 18ºC
ZI X:060
II
OK
ESC
