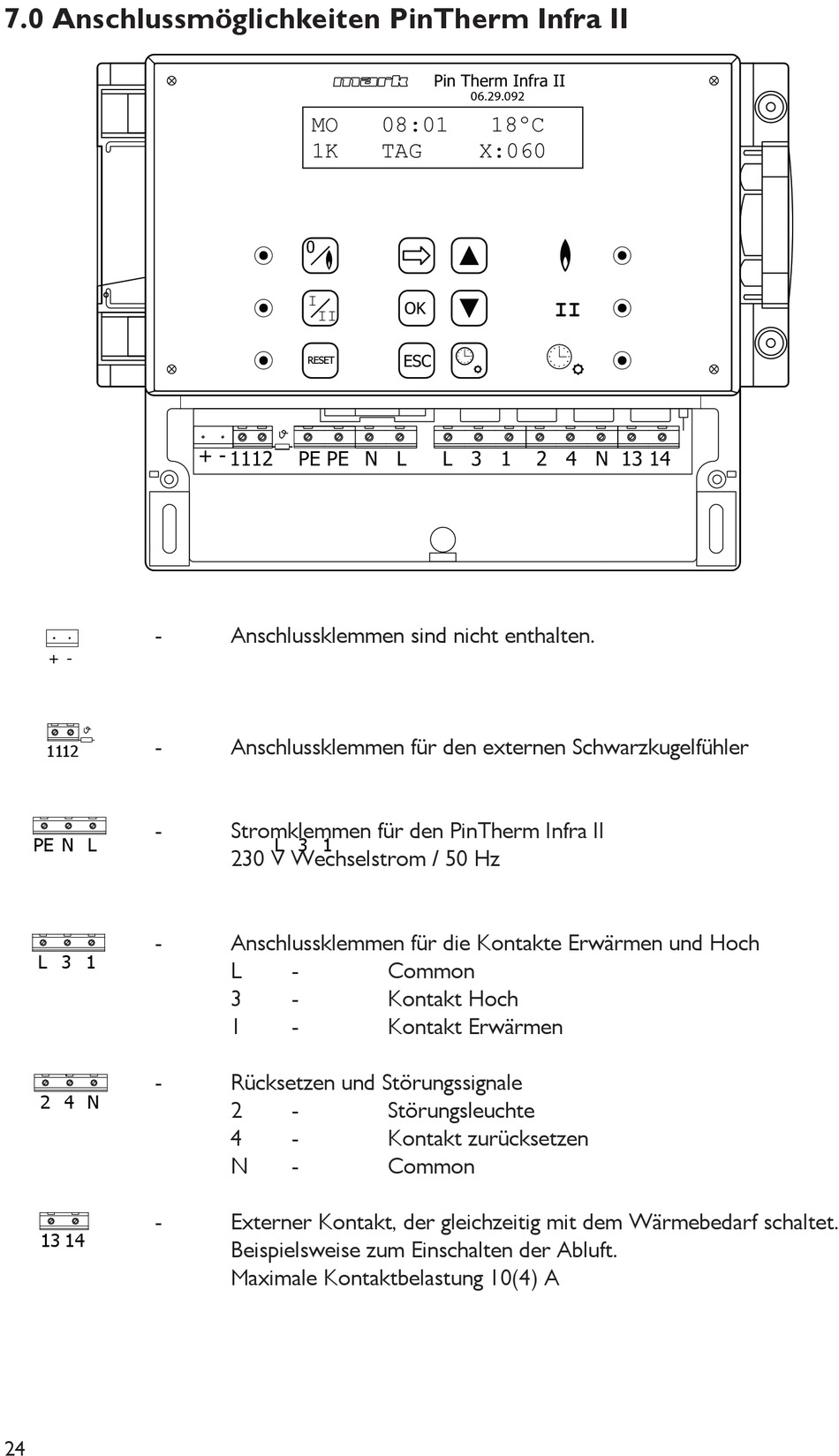

7.0 Anschlussmöglichkeiten PinTherm Infra II
 
  
  
 

  
 

  
  
  
  
 
  
 

24

MO
1K
0
  
I
II

RESET

  
  
+ - 1112
PE PE N L
 




  


- Anschlussklemmen sind nicht enthalten.
  
          

- Anschlussklemmen für den externen Schwarzkugelfühler
  
 
- Stromklemmen für den PinTherm Infra II
  
230 V Wechselstrom / 50 Hz
 
- Anschlussklemmen für die Kontakte Erwärmen und Hoch
  
L -
3 -
1 -

- Rücksetzen und Störungssignale
 
2 -
4 -
N -
- Externer Kontakt, der gleichzeitig mit dem Wärmebedarf schaltet.

Beispielsweise zum Einschalten der Abluft.

Maximale Kontaktbelastung 10(4) A
Pin Therm Infra II
06.29.092
08:01 18ºC
TAG X:060
  
OK
ESC
L 3 1
  

 
  
  
  
  
 
Common
Kontakt Hoch
Kontakt Erwärmen
Störungsleuchte
Kontakt zurücksetzen
Common


 
II
2 4 N 13 14
  
  
 
  
 
 



  
  
  
  
  
  
 


  
 






 



 

