5.0 Bedienungsanleitung

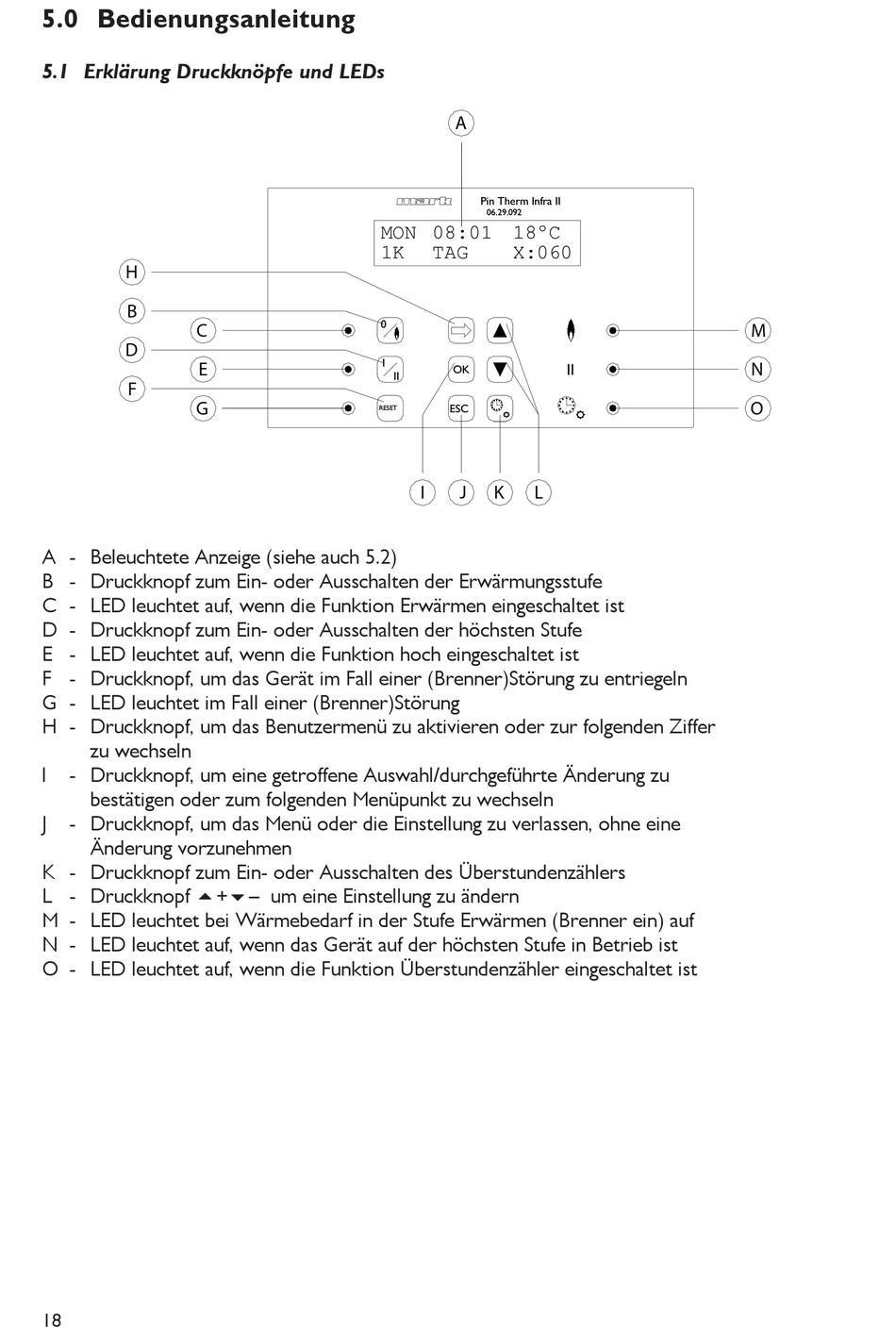

5.1 Erklärung Druckknöpfe und LEDs
H
B
C
D
E
F
G
A - Beleuchtete Anzeige (siehe auch 5.2)
B - Druckknopf zum Ein- oder Ausschalten der Erwärmungsstufe
C - LED leuchtet auf, wenn die Funktion Erwärmen eingeschaltet ist
D - Druckknopf zum Ein- oder Ausschalten der höchsten Stufe
E - LED leuchtet auf, wenn die Funktion hoch eingeschaltet ist
F - Druckknopf, um das Gerät im Fall einer (Brenner)Störung zu entriegeln
G - LED leuchtet im Fall einer (Brenner)Störung
H - Druckknopf, um das Benutzermenü zu aktivieren oder zur folgenden Ziffer
zu wechseln
I - Druckknopf, um eine getroffene Auswahl/durchgeführte Änderung zu
bestätigen oder zum folgenden Menüpunkt zu wechseln
J - Druckknopf, um das Menü oder die Einstellung zu verlassen, ohne eine
Änderung vorzunehmen
K - Druckknopf zum Ein- oder Ausschalten des Überstundenzählers
L - Druckknopf + – um eine Einstellung zu ändern
M - LED leuchtet bei Wärmebedarf in der Stufe Erwärmen (Brenner ein) auf
N - LED leuchtet auf, wenn das Gerät auf der höchsten Stufe in Betrieb ist
O - LED leuchtet auf, wenn die Funktion Überstundenzähler eingeschaltet ist
18
A
Pin Therm Infra II
06.29.092
MON 08:01 18ºC
1K TAG X:060
0
I
OK
II
ESC
RESET
I J K L
II
M
N
O
