Anschluss mit 2 Leitungen:
Ein Anschluss mit zwei Leitungen erfordert
die Verwendung eines 5V-Netzteils mit einem
Nominalstrom von mind. 200mA. Schließen
Sie die GND und +5V-Kabel vom Modul (2)
an das externe Netzteil beim Zimmerpanel
ecoSTER200 (1) an.
Das
Netzteil
gehört
nicht
zur
Standardausstattung
des
Reglers.
Die
maximale Kabellänge zum Panel ecoSTER200
hängt vom Durchmesser der Kabel ab; für
2
Kabel mit 0,25 mm
Durchmesser sollte die
Länger max. 30 m betragen, Durchmesser
2
mind. 0,25 mm
.

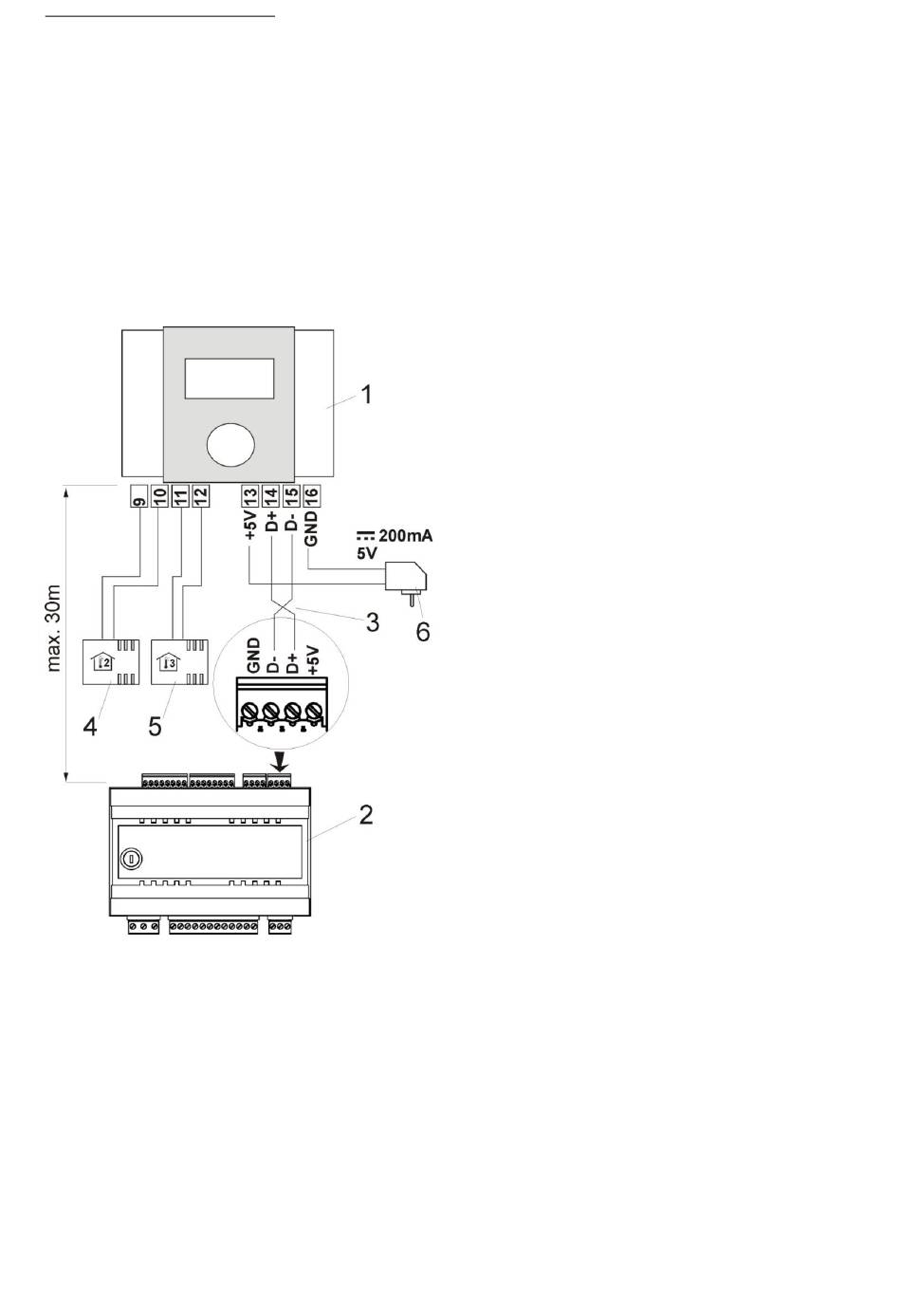

Abb. 35 Schematische Darstellung des elektrischen
Anschlusses
(2
Leitungen);
1
–
Zimmerpanel
ecoSTER200,
2
–
Regler
ecoMAXX800,
3
–
Verbindungskabel, 4 – Sensor des Raumthermostats 2
(Typ CT7), 5 – Sensor des Raumthermostats 3 (Typ
CT7), 6 – 5V-Netzteil.
