Plum ecoMAXX 800 R2 Montage- Und Bedienungsanleitung Seite 28

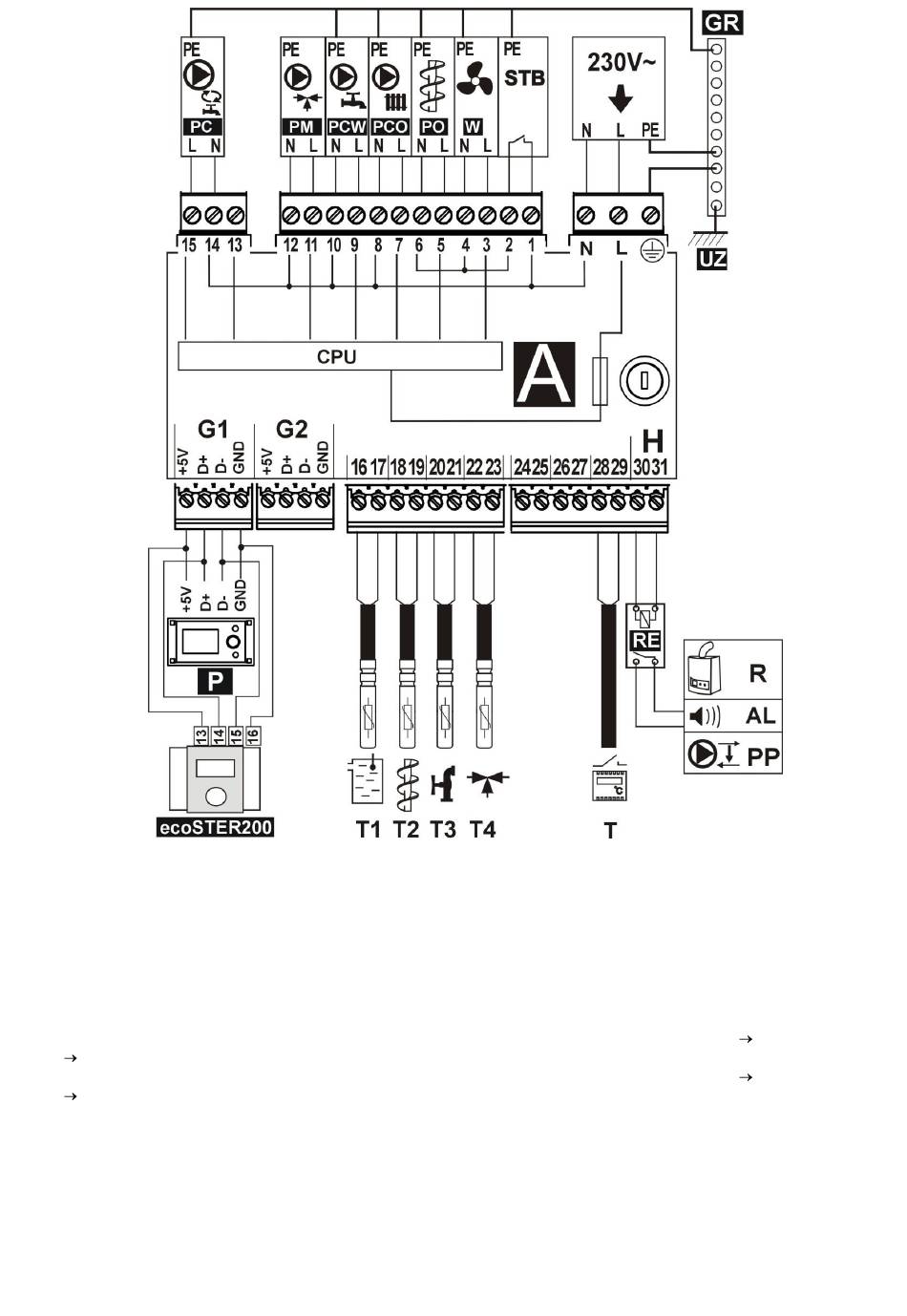

Elektrisches Schema – vier Pumpen: T1 – Kesseltemperatursensor CT4, T2 – Temperatursensor des

Abb. 24

Brennstoffbeschickers CT4, T3 – BW-Temperatursensor, T4 – Sensor des Fußbodenheizkreises (thermostatisches

Ventil ohne elektrischen Servomotor), T – Raumthermostat, R – Reservekessel, AL – Alarmsignalanlage, PP –

Umwälzpumpe zwecks Rücklaufschutz des Kessels, P – Steuerpanel des Kessels, 230V~ - Versorgungskabel, STB –

Sicherheits-Temperaturbegrenzer (trennt Beschicker und Gebläse), W – Gebläse, PO – Brennstoffbeschickermotor,

PCO – Kesselpumpe, PCW – BW-Pumpe, PM – Pumpe des thermostatischen Mischerkreises (ohne elektrischen

Servomotor) für die Fußbodenheizung, GR – Nullleiste, UZ – Erdung des Metallgehäuse des Reglers, PC- BW-

Zirkulationspumpe (statt Mischer-Servomotor), RE - Relais (5÷6V, max 80mA),

Bedingung für den Betrieb der Pumpe PM ist die folgende Einstellung: Serviceeinstell.

1 Mischerbedienung = nur Pumpe (falls kein T4-Mischersensor vorhanden ist, ist die Funktion nicht verfügbar)

Bedingung für den Betrieb der Pumpe PM ist die folgende Einstellung: Serviceeinstell.

1 Mischerbedienung = nur Pumpe oder Mischerbedienung = ausgesch. (falls kein T4-Mischersensor vorhanden

ist, ist die Funktion nicht verfügbar)

Mischer-Einstell.
