8.4
Schema 4

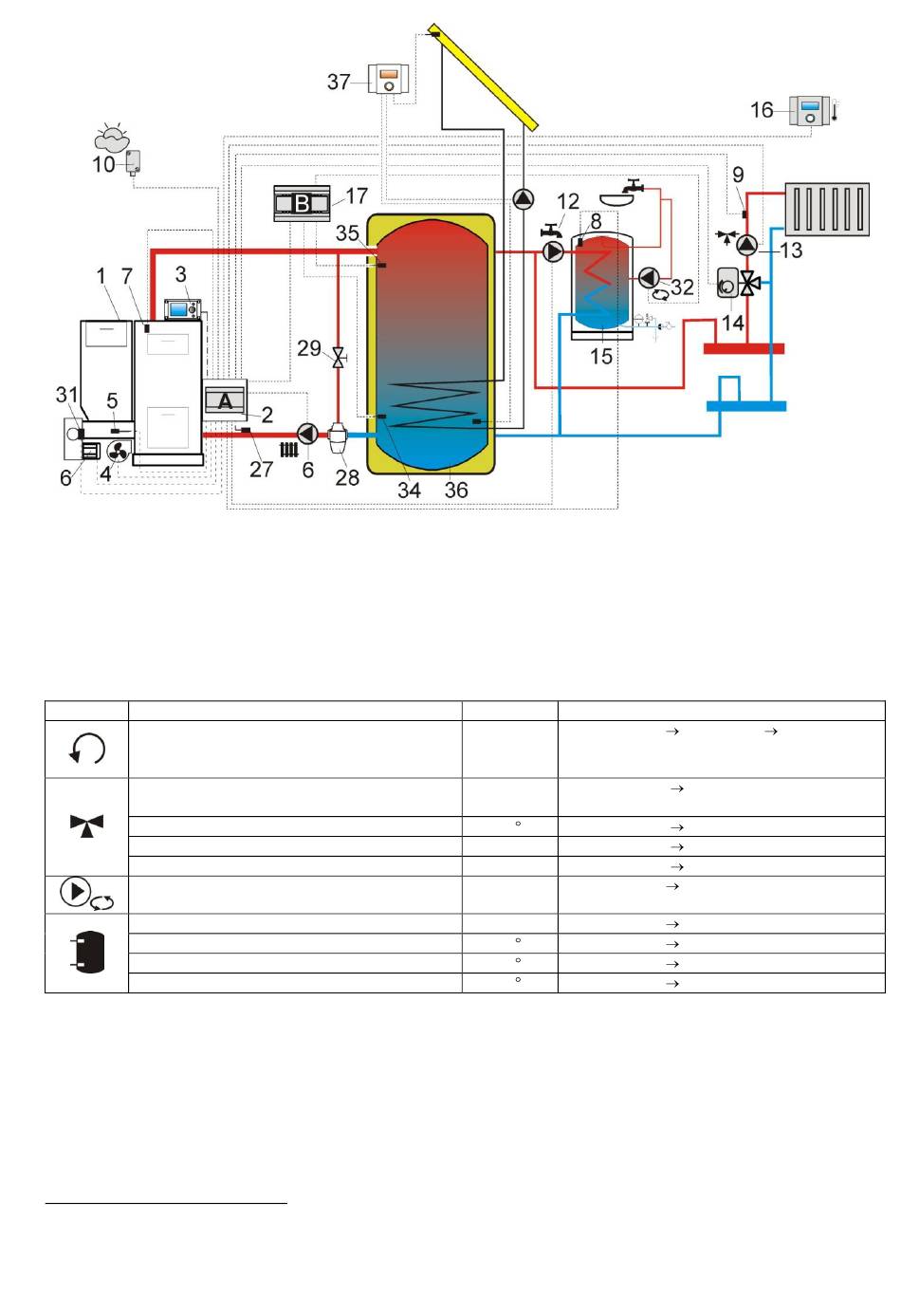

Abb. 17 Schema mit Wärmepuffer und Zusatzmodul B
– Regler ecoMAXX – Steuerpanel, 4 – Gebläse , 5 – Temperatursensor (Beschicker), 6 - Getriebemotor, 7 –
Temperatursensor (Kessel), 8 – BW-Temperatursensor, 9 – Temperatursensor Mischer 1, 10 –
Temperatursensor (Wetter), 12 – BW-Pumpe, 13 – Mischerkreispumpe 1, 14 – Mischermotor 1, 15 – BW-
Behälter, 16 – Zimmerpanel ecoSTER200 mit Raumthermostatfunktion, 17 – Erweiterungsmodul B, 27 –
Rücklauftemperatursensor, 28 – thermostatisches 3-Wegeventil (zwecks Rücklaufschutzes des Kessels), 29 -
Tellerventil (Drosselventil), 32 – BW-Zirkulationspumpe, 34 – unterer Puffersensor, 35 – oberer
Puffersensor, 36 – Wärmepuffer, 37 – zusätzlicher Solarregler ecoSOL.
Parameter
Betrieb: Rücklaufschutz
Mischerbedienung 1
Max. vorgeg. Temp. Mischer 1
Heizkurve Mischer 1
Wettersteuerung Mischer 1
Bedienung Zyrk.
Pufferbedienung
Anfangstemperatur Pufferladung
Abschlusstemperatur Pufferladung
Min. Puffertemp.
Nach dem Laden des Wärmepuffers (36) schaltet der der Regler die Pumpe (6) ab und wechselt
in den Modus AUFSICHT. Die Pumpe (6) wird auch bei geladenem Puffer (36) eingeschaltet, wenn
die Kesseltemperatur den vorgegebenen Wert um 10°C übersteigt. Die Pumpe (12 u. 13) wird
ausgeschaltet und der Servomotor (14) wird geschlossen, wenn die Puffertemperatur unter den
Wert min. Puffertemperatur fällt.
5
Das dargestellte hydraulische Schema dient lediglich zur Übersicht und ersetzt nicht das ZH-
Installationsprojekt!
5
: 1 – Kessel, 2 – Regler ecoMAXX – Modul A, 3
Einstellung MENU
Serviceeinstell.
ausgesch.
Rücklaufschutz 4D (falls kein Mischersensor
verfügbar ist, ist die Option nicht vorhanden)
ZH
Serviceeinstell.
eingesch.
75
Serviceeinstell.
Serviceeinstell.
0.8 – 1.4
eingesch.
Serviceeinstell.
eingesch.
Serviceeinstell.
eingesch.
Serviceeinstell.
40
Serviceeinstell.
60
Serviceeinstell.
23
Serviceeinstell.
Kesseleinst.
Mischer-Einstell. 1
Mischer-Einstell. 1
Mischer-Einstell. 1
Mischer-Einstell. 1
Pumpen
Puffer
Puffer
Puffer
Puffer
23
