6. Anschluss von Peripheriegeräten
6. Anschluss von Peripheriegeräten
6.1. Übersicht
Anmerkung:
Zu Einzelheiten siehe Abschnitt zu technischen Daten.
6
Der Wechselrichter verfügt über folgenden Hilfsein-/-ausgang:
•
•
•
Mit Ausnahme des GSM-Modems mit externer Antenne befinden sich sämtliche Hilfsschnittstellen
innerhalb des Wechselrichters. Siehe Abschnitt

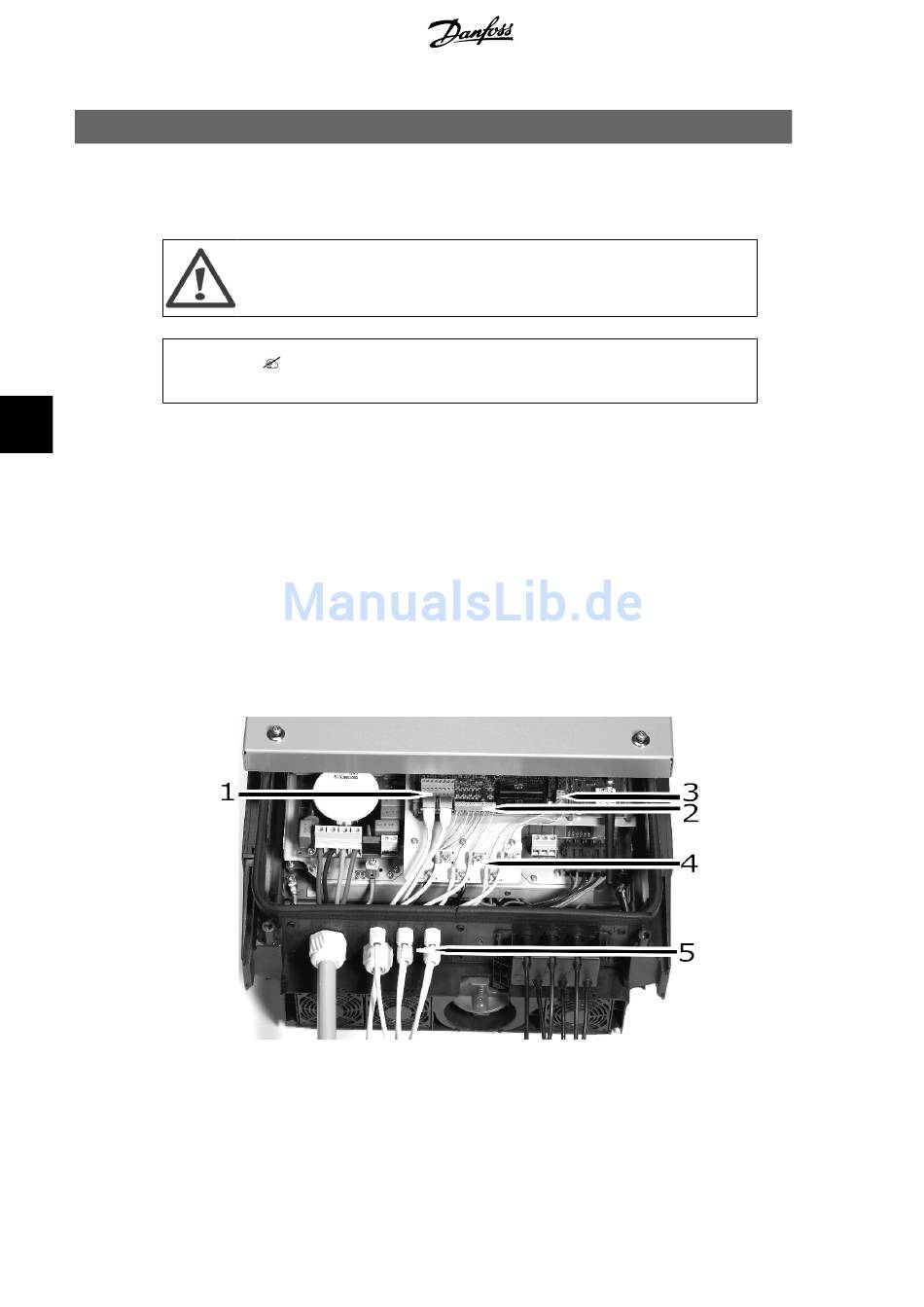

Abbildung 6.1: Hilfsanschlussbereich: Kommunikationskarte (1-3), Kabelverschraubungen (5) und EMV-
Schirmbügel (4)
46
Die Hilfsschnittstellen sind in Form von PELV-Schaltkreisen ausgeführt und können
im normalen Betrieb gefahrlos berührt werden. Vor dem Anschluss von Peripherie-
geräten sollten AC und PV jedoch abgeschaltet werden.
Kommunikationsschnittstellen
- GSM-Modem
- RS-485-Kommunikation (1)
Sensoreingänge (2)
- PT1000-Temperaturfühlereingang x 3
- Eingang Einstrahlungssensor
- S0-Schnittstelle für Energiezähler
Alarmausgang (3)
Bedienoberfläche – GLCP für Einrichtungshinweise.
L00410321-01
