4. Anschlussbedingungen
4

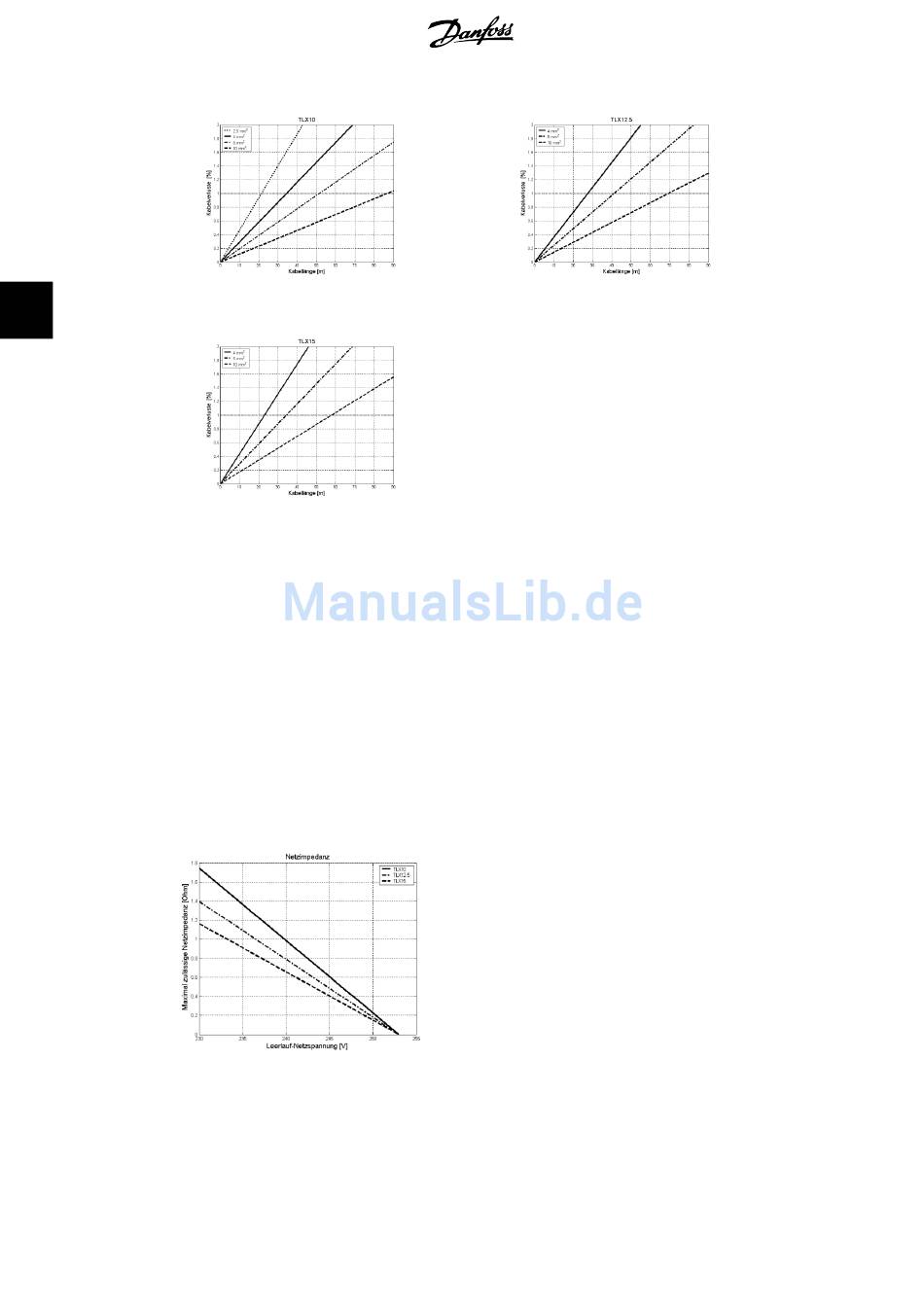

Abbildung 4.1: TLX 10 k AC-Kabel
Abbildung 4.3: TLX 15 k AC-Kabel
Bei der Auswahl von Kabeltyp und -querschnitt ist außerdem Folgendes zu berücksichtigen:
-
-
-

4.1.4. Spannungsreduzierung

Spannungsreduzierung:
Sicherstellen, dass die Netzimpedanz den technischen Daten entspricht, um unbeabsichtigte Tren-
nung vom Netz oder Reduzierung der Ausgangsleistung zu vermeiden. Außerdem ordnungsge-
mäße Kabelabmessungen sicherstellen, um Verluste zu vermeiden. Weiterhin ist die Leerlauf-
spannung am Anschlusspunkt zu berücksichtigen. Nachstehende Abbildung zeigt die empfohlene
Netzimpedanz der TLX-Wechselrichterserie als Funktion der Leerlaufspannung.
Abbildung 4.4: Netzimpedanz
26
Umgebungstemperatur
Kabelverlegung (Verlegung in der Wand, Erdverlegung, Freiverlegung usw.)
UV-Beständigkeit
Abbildung 4.2: TLX 12.5 k AC-Kabel
L00410321-01
