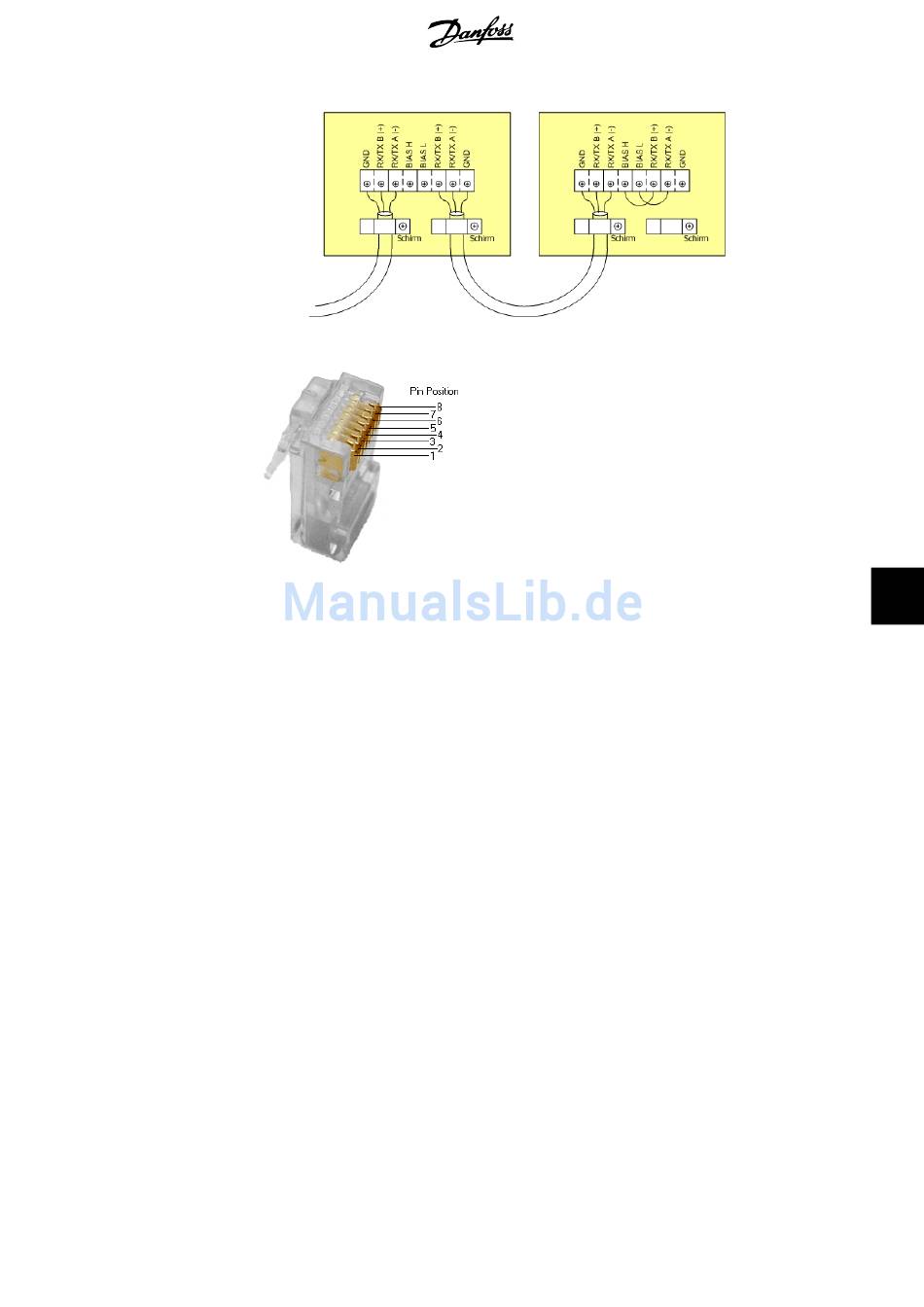

Abbildung 9.3: RS-485-Bereich der Kommunikationskarte
Abbildung 9.4: Pinbelegung des RJ-45-Steckers
Pinbelegung:
1. GND
2. GND
3. RX/TX A (-)
4. BIAS L
5. BIAS H
6. RS/TX B (+)
7. Kein Anschluss
8. Kein Anschluss
Fett = Obligatorisch, Cat5-Kabel enthält alle 8
Drähte
L00410321-01
9. Technische Daten
