7. Bedienoberfläche – GLCP
7. Bedienoberfläche – GLCP

7.1. Integrierte Displayeinheit

Der Benutzer hat über das integrierte Display auf der Vorderseite des Wechselrichters Zugang zu
allen Informationen über das PV-System und den Wechselrichter.
Das Display hat zwei Betriebsarten:
Normal
Energieein-
sparung

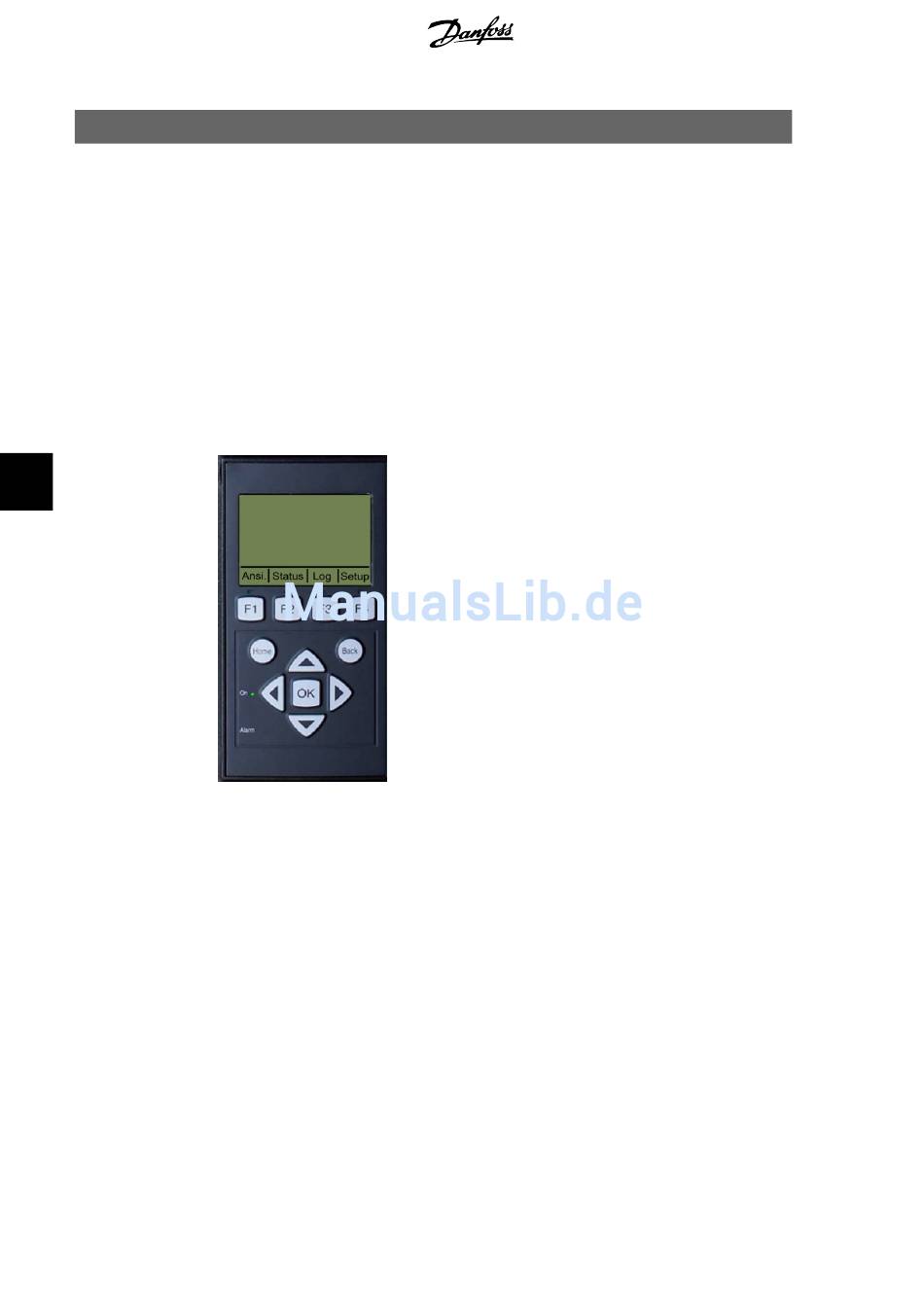

Übersicht der Displaytasten und -funktionen:
7
Die Kontraststufe des Displays kann bei gedrückter F1-Taste mit der Pfeil-nach-oben-/Pfeil-nach-
unten-Taste geändert werden.
Die Menüstruktur ist in vier Hauptbereiche unterteilt:
Ansicht
Status
Energielog
Setup
Die folgenden Abschnitte enthalten ausführlichere Informationen.
54
Das Display ist in Gebrauch.
Nach 10 Minuten ohne Displayaktivität schaltet sich die Hintergrundbeleuchtung des Dis-
plays aus, um Energie zu sparen. Durch Drücken einer beliebigen Taste wird es wieder
aktiviert.
Zeigt eine kurze Liste mit Informationen. Änderungen können nicht vorgenom-
men werden.
Zeigt Werte der Wechselrichterparameter. Änderungen können nicht vorgenom-
men werden.
Zeigt protokollierte Energieerzeugungsdaten. Änderungen können nicht vorge-
nommen werden.
Zeigt konfigurierbare Parameter.
F1 Bildschirm „Ansicht"
F2 Menü „Status"
F3 Menü „Energielog"
F4 Menü „Setup"
* Wenn eine F-Taste ausgewählt wird, leuchtet die
obige LED auf.
Home Zurück zum Bildschirm „Ansicht"
OK Eingabe/Auswahl
Pfeil nach Schritt nach oben/Wert erhöhen
oben
Pfeil nach un- Schritt nach unten/Wert vermin-
ten dern
Pfeil nach Bewegt den Cursor nach rechts.
rechts
Pfeil nach Bewegt den Cursor nach links.
links
Back Zurück/Auswahl aufheben
On – Grüne Leuchtet/blinkt = Am Netz/An-
LED schluss erfolgt
Alarm – Rote Blinkt = Ausfallsicher
LED
