5. Installation und Inbetriebnahme

5.6. PV-Anschluss

Anmerkung:
Zu Einzelheiten siehe Abschnitt zu technischen Daten.
5
1.
2.
3.
4.
5.
6.
Abbildung 5.13: DC-Anschlussbereich

5.6.1. Parallel-/Einzelkonfiguration

Um den Wechselrichter für Parallelbetrieb zu konfigurieren, befolgen Sie nachstehende Richtlinie.
Der Wechselrichter ist werkseitig auf Einzelkonfiguration eingestellt.
44
Bitte sämtliche Verdrahtung überprüfen. Der Anschluss einer Netzphase an die
Neutralklemme kann den Wechselrichter dauerhaft beschädigen. Die Kurzschluss-
brücke (1) nicht entfernen.
PV darf nicht mit Erde verbunden werden!
Zuerst die Polarität und Maximalspannung der PV-Generator durch Messen der PV-Leer-
laufspannung prüfen.
Ein geeignetes Voltmeter verwenden, das bis zu 1000 V DC messen kann.
Die DC-Spannung zwischen der Plusklemme des PV-Generators und Erde (oder dem
grün-gelben PE-Kabel) messen. Ebenfalls die DC-Spannung zwischen der Minusklemme
des PV-Generators und Erde (oder dem grün-gelben PE-Kabel) messen.
Die gemessene Spannung zwischen PV-Plusklemme und Erde muss gegen Null gehen.
Wenn die Spannung relativ konstant ist und nicht Null beträgt, liegt ein Isolierungsfehler
an einer Stelle im PV-Generator vor.
Vor dem weiteren Vorgehen den Fehler ausfindig machen und beheben.
Dieses Verfahren für alle Generatoren wiederholen.
Wenn der Wechselrichter vor der Konfiguration eingeschaltet wurde: AC und PV ab-
schalten und mindestens 30 Minuten warten, bevor Sie fortfahren.

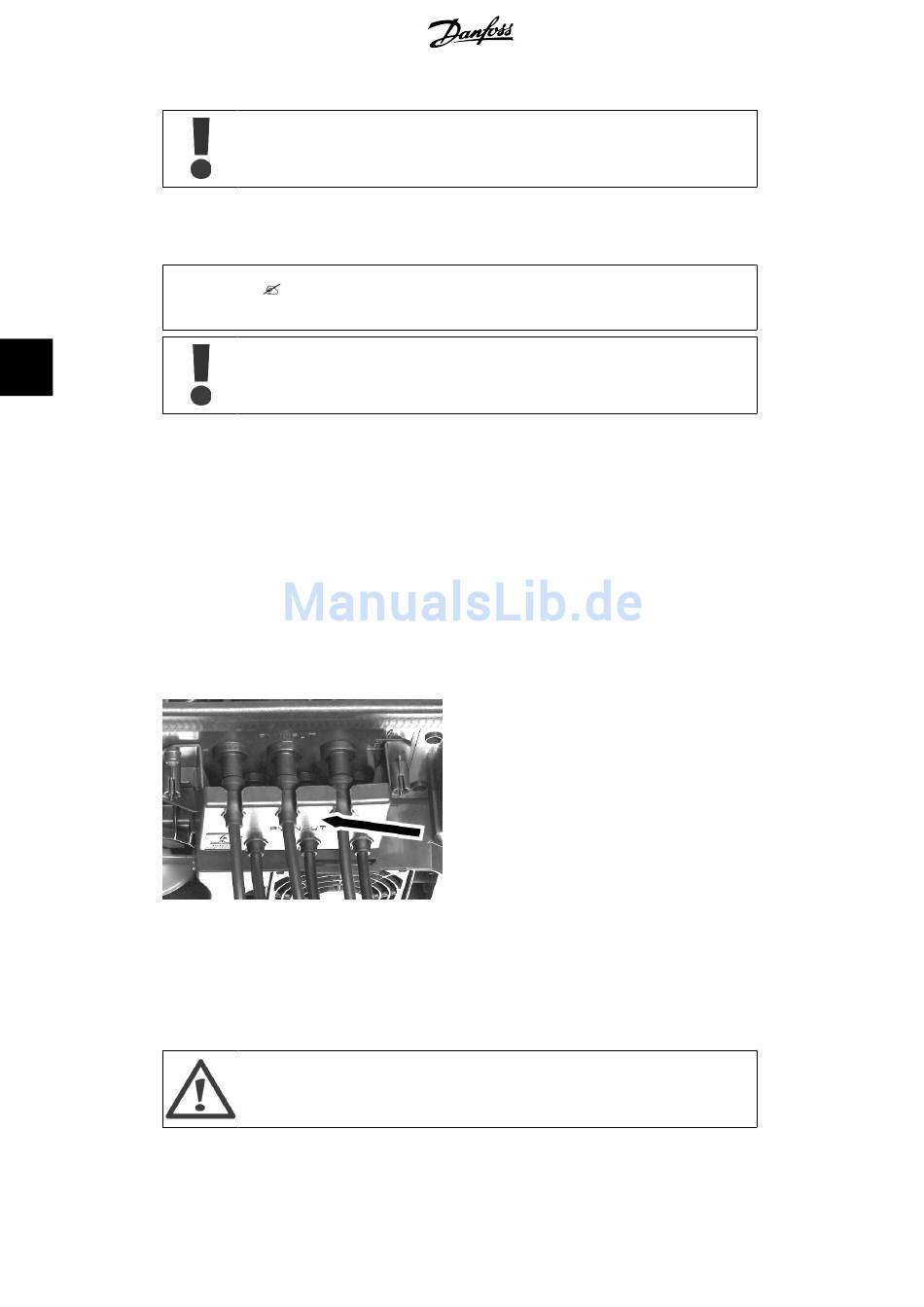

Der DC-Schalter muss sich in der AUS-Stellung
befinden. Die PV-Kabel über MC3-Steckver-
binder anschließen. Auf die richtige Polarität
achten! Das im Lieferumfang befindliche Ka-
bel wie in der Abbildung gezeigt platzieren
und beide Schrauben festziehen. Auf das rich-
tige Anzugsmoment achten. Der DC-Schalter
kann nun bei Bedarf eingeschaltet werden.
