9. Technische Daten

9.1.3. Drehmomentvorgaben zur Installation

1
2
3
4
5
6
7
8
Tabelle 9.5: Nm-Angaben
9

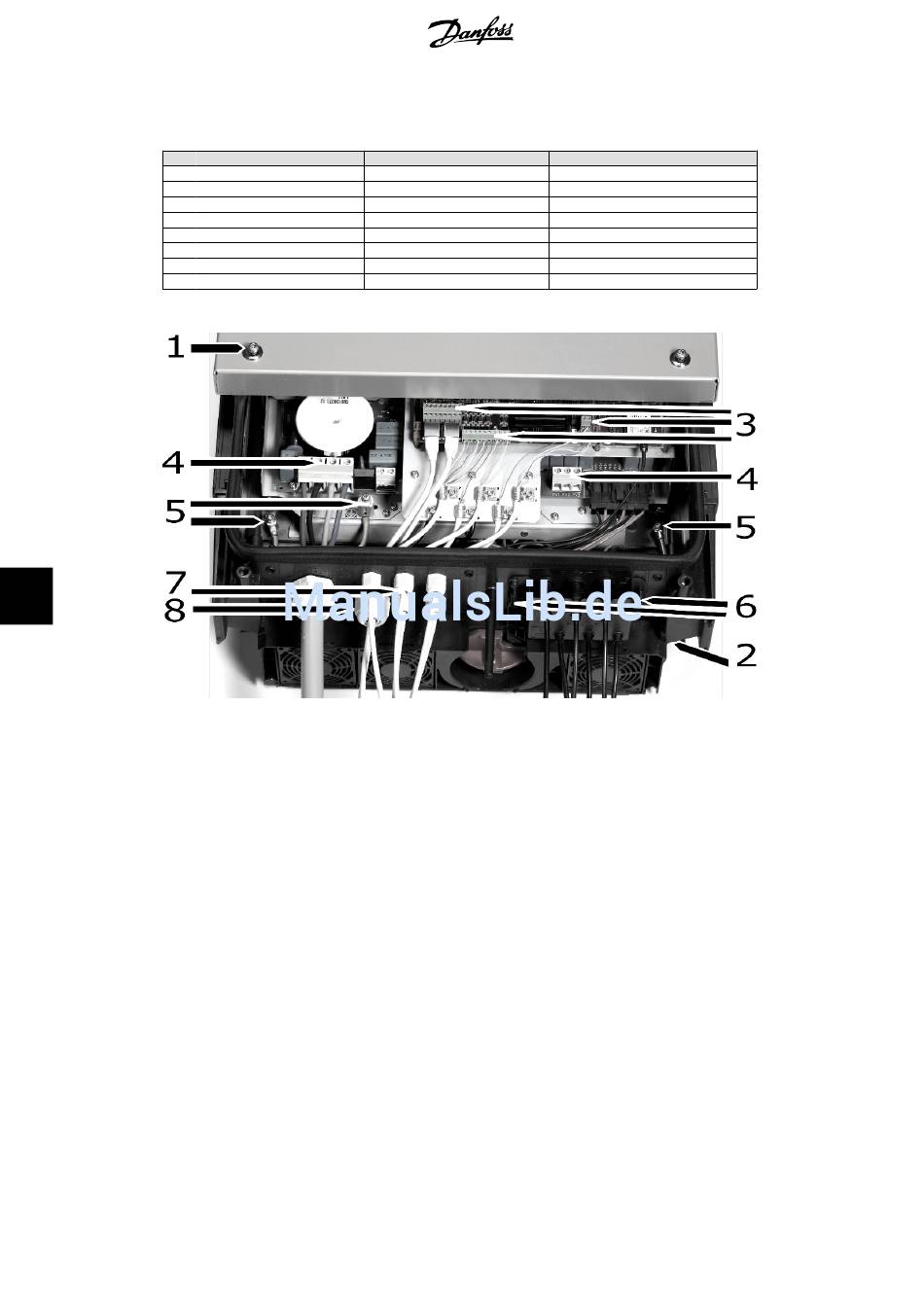

Abbildung 9.1: Überblick über Wechselrichter mit Drehmomentvorgaben
72
Parameter Schraubendreher
Vordere Schrauben TX 30
Stellschraube TX 30
Klemmenleisten (klein) Schlitz 0,5x3,0 mm
Klemmenleisten (groß) Schlitz 1,0x5,5 mm
PE Schlitz 1,0x5,5 mm
Kabelschutz TX 20
PG9 SW 19 mm
PG21 SW 33 mm
Drehmoment
6-8 Nm
5 Nm
0,5 Nm
Min. 1,2 Nm
2,2 Nm
0,8-1,0 Nm
2-3 Nm
4-5 Nm
L00410321-01
