6.1.1. Hilfsklemmenleiste und RJ-45-Buchsen

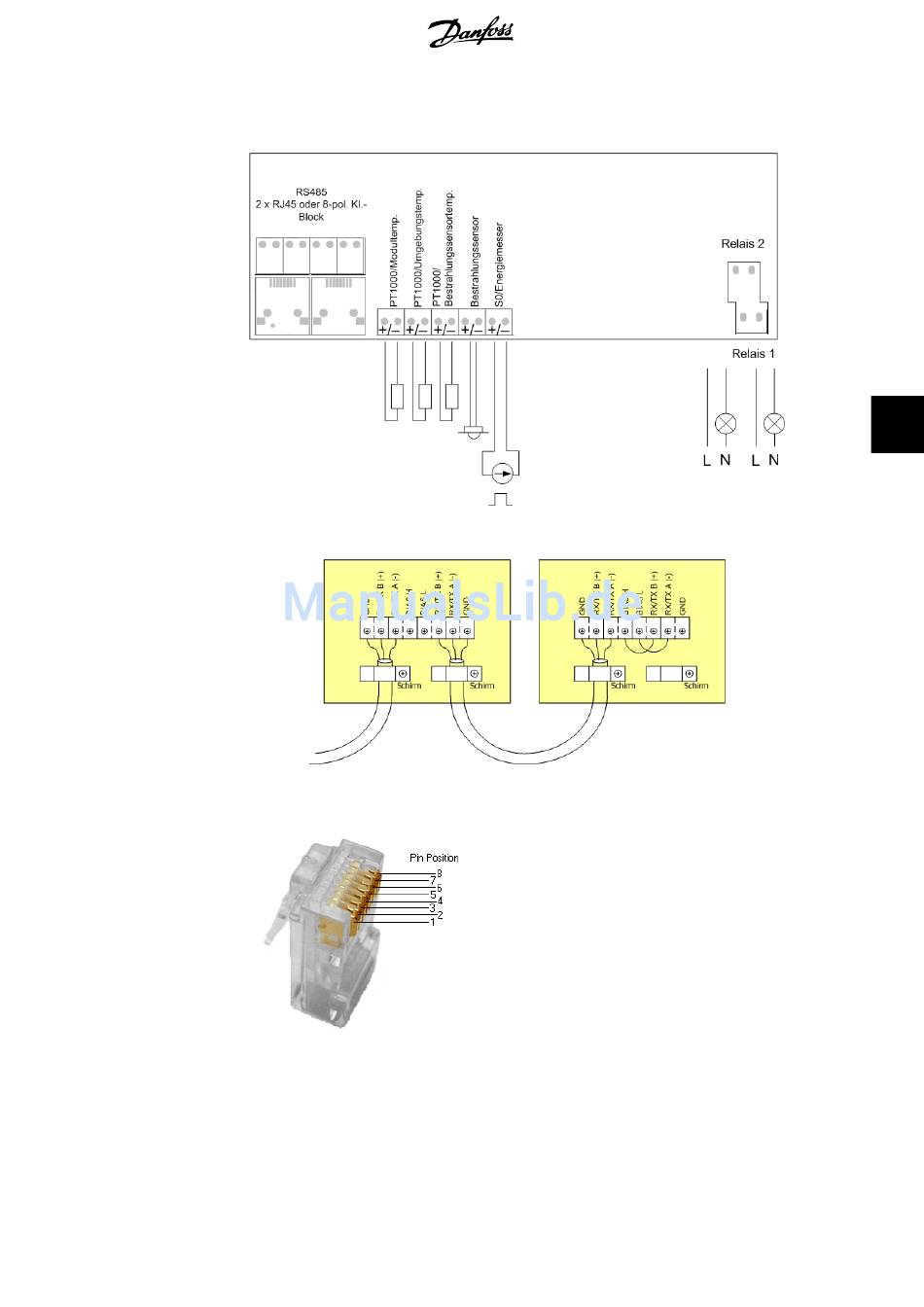

Abbildung 6.2: Kommunikationskarte
Abbildung 6.3: RS-485-Bereich der Kommunikationskarte. Zum Abschluss des RS-485-Busses müssen BIAS
L und Bias H mit RX/TXB bzw. RX/TX A verbunden werden.
Abbildung 6.4: Pinbelegung des RJ-45-Steckers
6. Anschluss von Peripheriegeräten
Pinbelegung:
1.
GND
2.
GND
3.
RX/TX A (-)
4.
BIAS L
5.
BIAS H
6.
RS/TX B (+)
7.
Kein Anschluss
8.
Kein Anschluss
Fett = Obligatorisch, Cat5-Kabel enthält alle 8
Drähte
