4. Anschlussbedingungen
4

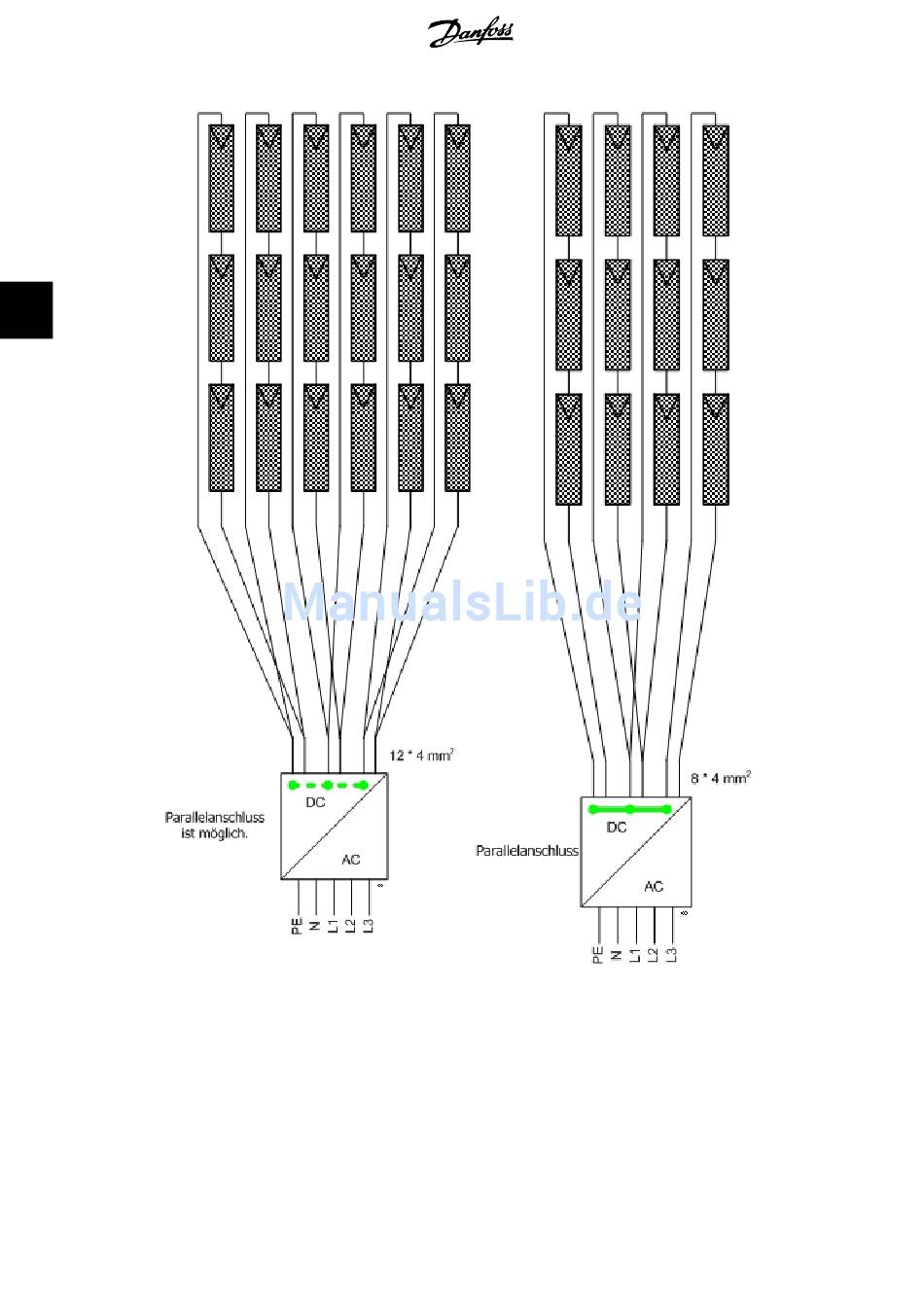

Abbildung 4.13: Direkter Anschluss von einem String
an einen Wechselrichtereingang, zusätzlich paralleler
Anschluss von drei identischen Strings mit gleicher
Ausrichtung und Neigung an den Generatoranschluss-
kasten, Anschluss eines externen Verteilers an zwei
Wechselrichtereingänge
32
Abbildung 4.14: Identische Strings mit gleicher Aus-
richtung und Neigung, paralleler Anschluss von zwei
Strings an den Generatoranschlusskasten (oder Y-Ver-
teiler) und gleichzeitiger Anschluss dieser beiden
Strings an einen Eingang, Anschluss der beiden weite-
ren Strings an jeweils einen Eingang
