5.4. Öffnen und Schließen des Wechselrichters
Sämtliche ESD-Sicherheitsvorschriften sind zu beachten. Eventuelle elektrostatische
Ladung vor Handhabung von Elektroteilen durch Berühren des geerdeten Gehäuses
entladen.

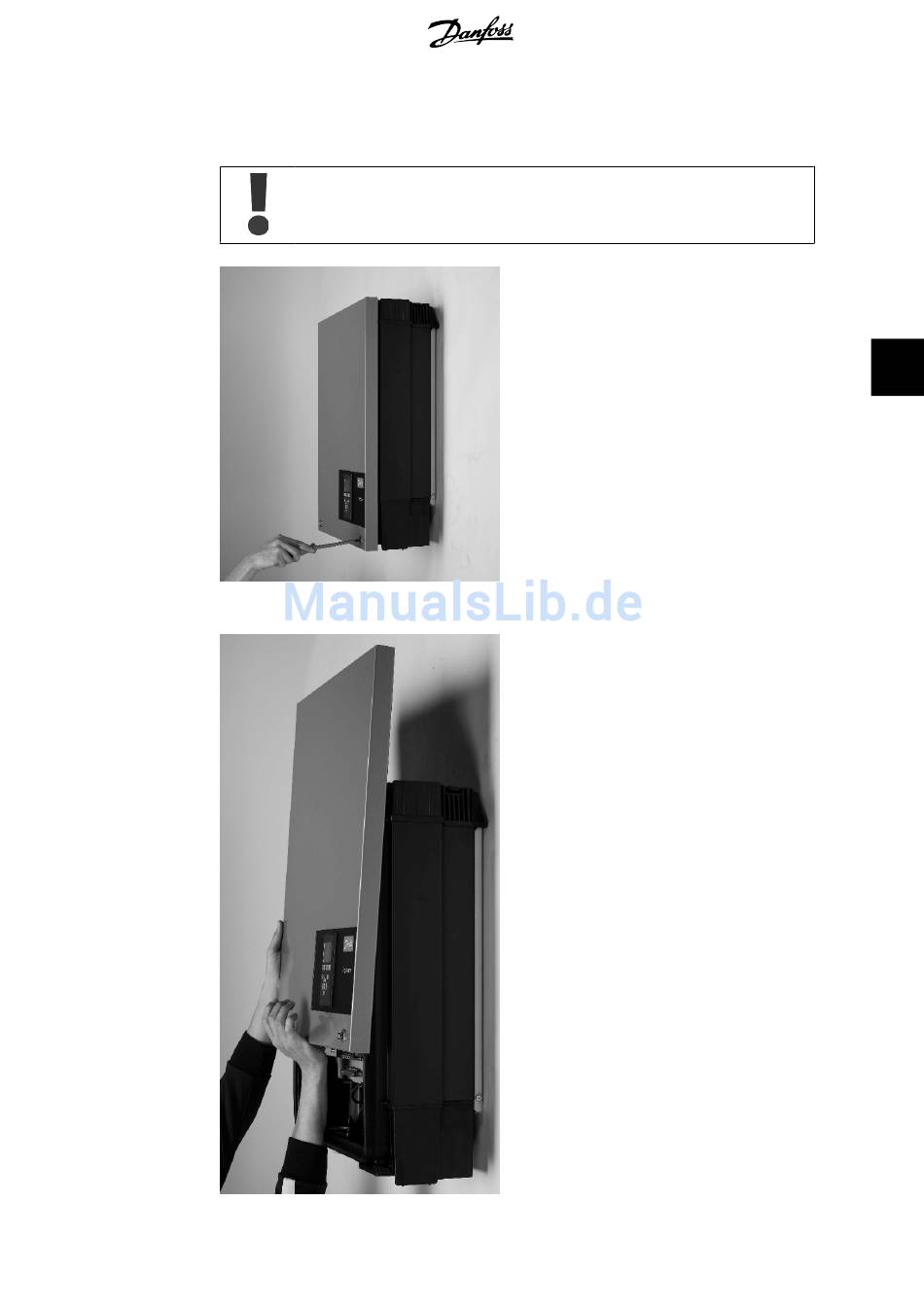

Abbildung 5.7: Vordere Schrauben lösen
Abbildung 5.8: Öffnen des Wechselrichters
5. Installation und Inbetriebnahme
Die zwei vorderen Schrauben mit einem TX30-
Schraubendreher lösen. Drehen, bis die
Schrauben herausspringen. Sie sind mit einer
Feder gesichert und können nicht herausfal-
len.
Die Frontabdeckung nach oben drücken.
Wenn ein leichter Widerstand zu spüren ist,
unten auf die Frontabdeckung klopfen, um
diese in der Halteposition einzurasten.
