5.5. Anschluss an das AC-Netz

Anmerkung:
Zu Einzelheiten siehe Abschnitt zu technischen Daten.

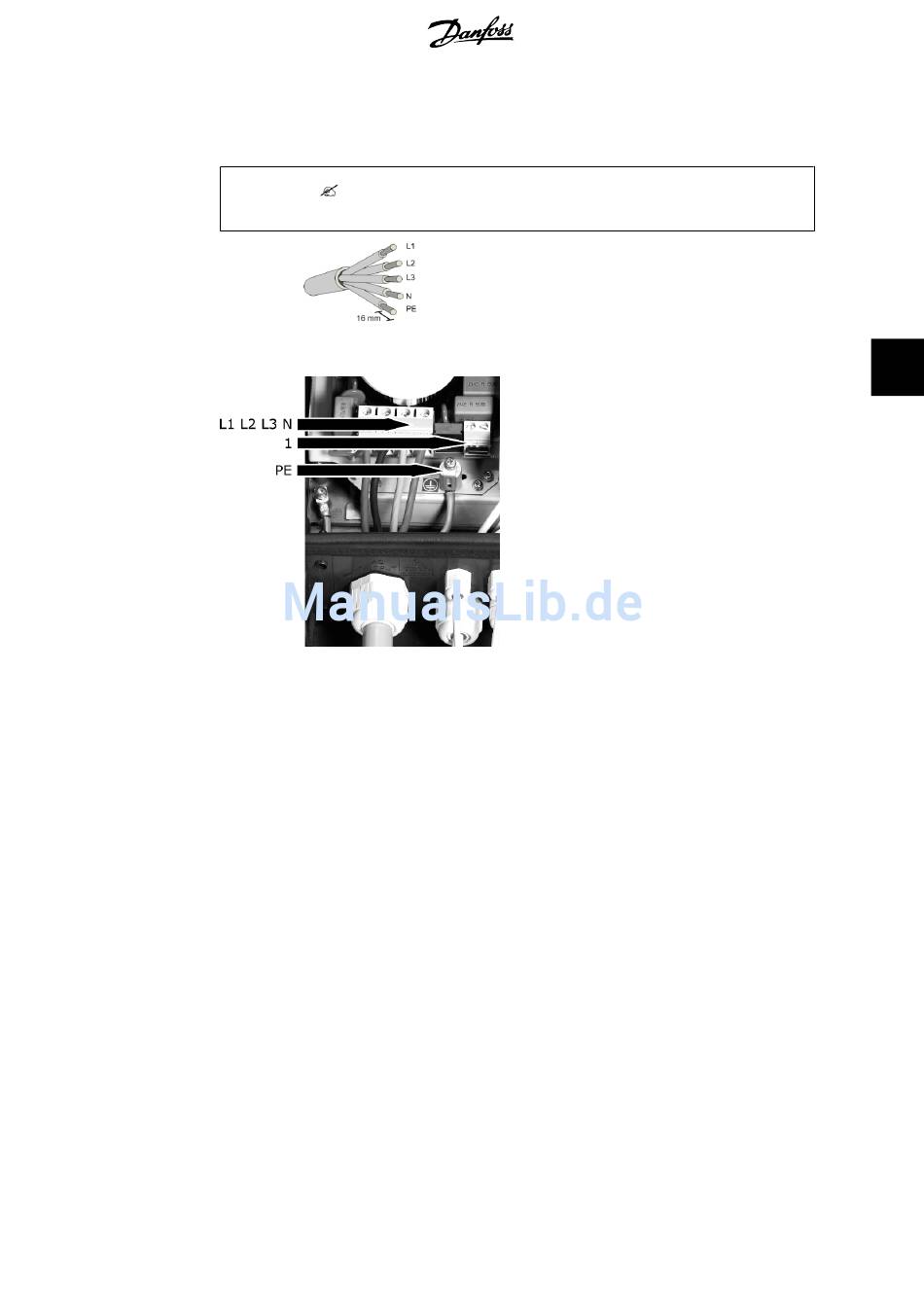

Abbildung 5.11: Abisolierung der AC-Kabeldrähte
Abbildung 5.12: AC-Anschlussbereich
5. Installation und Inbetriebnahme
In der Abbildung ist die Abisolierung aller fünf
Drähte des AC-Kabels dargestellt. Der PE-Lei-
ter muss länger als die Netz- und Nullleiter
sein.
1. Phasenspannung L-N und Außenlei-
terspannung L-L prüfen.
2. Haupttrennschalter
durch angemessene Schutzmaßnah-
men sicherstellen, dass ein Wieder-
einschalten nicht möglich ist.
3. Die Frontabdeckung öffnen.
4. Die Kappe an der AC-Kabelver-
schraubung abschrauben und diese
über das Kabel schieben.
5. Das Kabel durch die AC-Kabelver-
schraubung zu den Klemmenleisten
schieben.
6. Die Schrauben in der Klemmenleiste
lösen, um die Leiter einführen zu
können. Zum Fixieren der Leiter die
Schrauben anziehen.
7. Die drei Netzphasen (L1, L2, L3) und
der Nullleiter (N) sind obligatorisch
und
Markierungen an die 4-polige Klem-
menleiste angeschlossen werden.
8. Der Schutzleiter (PE) ist obligatorisch
und muss direkt an die PE-Klemme
des Gehäuses angeschlossen wer-
den. Den Draht einführen und durch
Anziehen der Schraube fixieren.
9. Alle Drähte müssen mit dem richti-
gen Anzugsmoment fixiert werden,
damit eine ausreichende Zugentlas-
tung gegeben ist.
10. Die
Wechselrichter befestigen.
11. Die Frontabdeckung schließen und
darauf achten, dass die beiden vor-
deren Schrauben mit dem richtigen
Anzugsmoment angezogen werden,
um den PE-Anschluss herzustellen.
12. Die Schutzmaßnahmen aufheben.
L00410321-01
öffnen und
müssen entsprechend den
AC-Kabelverschraubung am
5
43
