Wirkungsweise der Funktionen

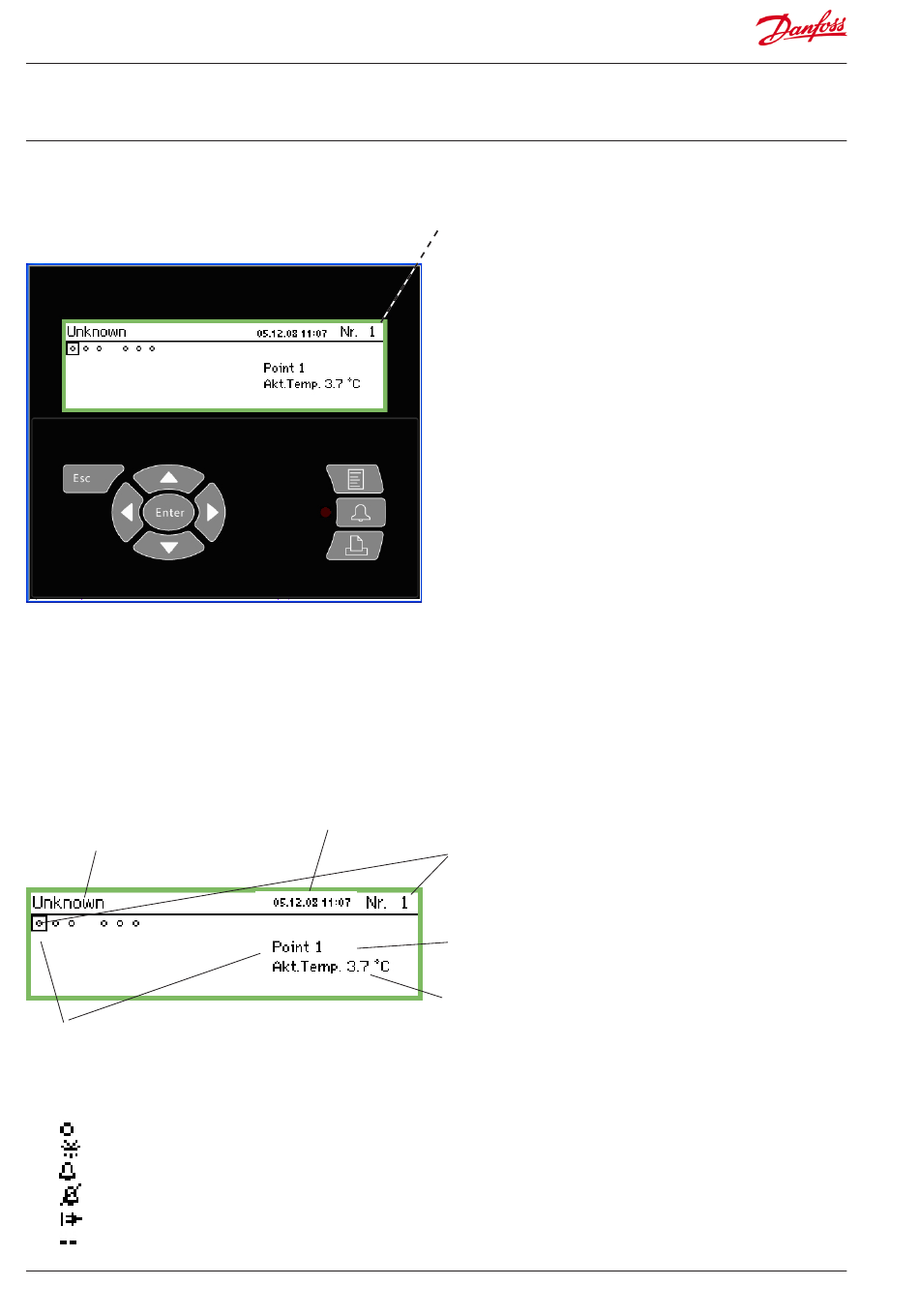

Das Display (Bildschirm)
In diesem Abschnitt werden die verschiedenen Funktionen in
unterschiedlichen Ansichten behandelt.
Über diese Ansicht kann man durch Betätigung der Tasten zu den
verschiedenen Messpunkten gelangen oder zwecks Konfiguration
der Überwachungseinheit „scrollen". Beim Erreichen des letzten
Punktes wird wieder zum ersten Punkt gesprungen.
Übersichtsbild
Wird 2 Minuten nichts betätigt, erscheint wieder die Ansicht.
Name
Hier steht die Anlagenbezeichnung.
Symbole für jeden Punkt
Ist ein Punkt von einem Quadrat eingerahmt, erscheinen der
jeweilige Text und der Messwert rechts im Display.
Im Quadrat befindet sich das Punktsymbol.
Folgende Symbole können erscheinen:
Kreis = Point
Tropfen = Abtauung
Alarm
Alarm wurde unterdrückt (siehe Ansicht „mehr Details").
Stecker = keine Verbindung zum Regler
Streger = Konfigurationsfehler (Informationen hierzu
auf S. 26).
14
Datum und Uhrzeit
Manual RS8EF603 © Danfoss 01-2016
Erscheinen bei dieser Anzeige Pfeile, können Sie durch Betätigung
der Tasten „Pfeil nach rechts" oder „Pfeil nach links" zum nächsten
oder vorigen Punkt bzw. zur Dialogbox gelangen.
In dieser Übersicht sind alle definierten Messwerte zu sehen. Für
jeden Punkt steht ein Symbol.
Punkt 1 ist der erste Punkt oben links, Punkt 2 der nächste Punkt
usw. Insgesamt lassen sich 65 Punkte und damit 65 Messwerte
anzeigen.
Dabei kann es sich um folgende Angaben handeln:
• Temperaturmessung
• Spannungs- oder Stromsignal
• EIN/AUS-Signal, z. B. von einem Türkontakt
• Impulssignal von einer Leistungsmessung
• Signal bez. Abtauung
• Signal von einem Gasdetektor
• Signal von einem Kühlregler, wobei es sich um eine Tempera-
turangabe handeln kann.
Um sich den Wert z. B. für Punkt 3 anzeigen zu lassen, müssen Sie
einige Male „Pfeil nach rechts" oder „Pfeil nach links" betätigen,
bis der Cursor auf Punkt 3 steht. Nach Betätigung der Taste „Enter"
wird die nächste Dialogbox aufgerufen.
Veränderung der Lichtstärke
Halten Sie die Taste „ESC" fest, und drücken Sie die Taste „Pfeil nach
oben"/„Pfeil nach unten".
Veränderung des Kontrasts
Halten Sie die Taste „ESC" fest, und drücken Sie die Taste „Pfeil nach
links"/„Pfeil nach rechts".
Punkt Nr.
Die Nr. 1 der 5 definierten Punkte.
Dieser Text wird durch eine Beschreibung ersetzt, wie etwa „Obst
und Gemüse".
Messung
Scannen aller Messpunkte
Bei aktivierter Funktion wird der jeweilige Wert ca. 3 Sekunden
lang angezeigt. Danach wird zum nächsten Punkt gesprungen.
Nach dem Scannen aller Punkte wird wieder von vorn begonnen.
AK-SM 350 Version 2.5x
