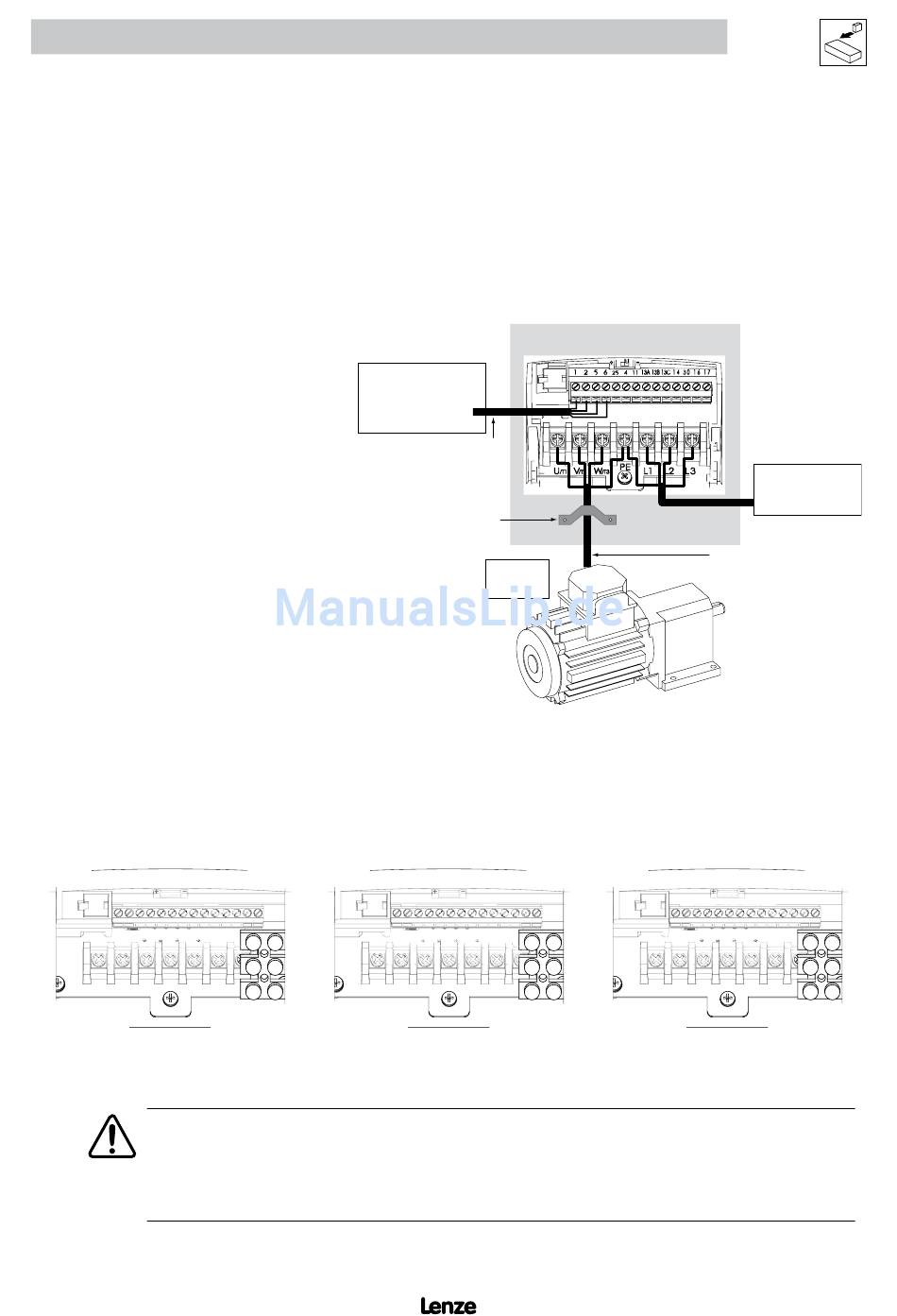

3.2.1.5 Installationsempfehlungen für EMV-Konformität
Zur Einhaltung der EN 61800-3 oder anderer EMV-Normen müssen Motorleitungen, Netzleitungen sowie Steuer- und
Kommunikationsleitungen geschirmt und die einzelnen Abschirmungen am Antriebsgehäuse angeklemmt sein. Diese
Klemme befindet sich gewöhnlich auf der Leitungs-Montageplatte.
Die EMV-Richtlinien gelten für die Gesamtanlage in der endgültigen Ausführung, nicht für die einzelnen verwendeten
Komponenten. Da jede Anlage anders ist, sollten bei der Installation zumindest diese Empfehlungen befolgt werden.
Zusätzliche Vorrichtungen (z. B. Ferritkern-Absorber bei Leistungsleitungen) oder alternative Vorgehensweisen können
bei manchen Anlagen zur Einhaltung der Richtlinien erforderlich sein.
Die Motorleitung sollte eine niedrige
Kapazität (Ader/Ader <75pF/m, Ader/
Schirm <150pF/m) besitzen. Antriebe
mit Filtern können mit diesem
Motorleitungstyp
lt. Klasse A der EN 55011 und der
EN 61800-3, Kategorie 2, bei einer
Länge von bis zu 10 m einhalten.
HINWEIS: Siehe Anhang A mit
Empfehlungen für die Leitungslängen.
Werden netzseitig externe Filter
eingesetzt, so muss deren Gehäuse
mittels Montageblechen oder über
einen so kurz wie möglich gehaltenen
Draht oder ein Geflecht mit dem
Antriebsgehäuse verbunden sein.
3.2.1.6 Eingangsklemmenblock NEMA 4X-Modelle (IP65)
Bei NEMA 4X-Modellen (IP65) mit integriertem EMV-Filter und/oder integriertem Reparaturschalter befindet sich der
Eingangsklemmenblock auf der rechten Seite des SMV-Umrichters im NEMA 4X-Gehäuse (IP65). Die Einphasen- und
Dreiphasenmodelle werden nachfolgend dargestellt. Informationen zur Ausgangsanschluss-Belegung finden Sie in
Abschnitt 3.2.3 "Steueranschlüsse".
1 2 5 6 13A 13B 13C 14 30 16 17
25 4 11
PE
U V W
Einphasig (2/PE) 120/240 V
(ESVxxxN01SMC) mit integriertem
Leitungstrenner
WARNUNG
Die Leistungseingangsanschlüsse (L1, L2 und L3) und -ausgangsanschlüsse (U, V und W) bleiben
für bis zu 3 Minuten spannungsführend, selbst wenn der Trennschalter in der AUS-Stellung steht.
Trennen Sie den Antrieb von der Spannungsversorgung, und warten Sie 3 Minuten, bevor Sie die
Klemmenabdeckung entfernen.
EDBSV01_13434350 EN/DE/ES/FR/IT/PT
Externe
Steuerschaltungen
die Grenzwerte
Steuer- und Signalleitungen
sollten einen Mindestabstand
Leistungsleitungen aufweisen
360° Schirmanschluss
mittels Befestigungsschelle
L1
L2
U
N
mit Filter und/oder integriertem
Installation
von 300mm zu den
zur Rückplatte
Vom
Motor
1 2 5 6 13A 13B 13C 14 30 16 17
25 4 11
L1
PE
V W
L2
Einphasig (2/PE) 240 V
Leitungstrenner
Gehäuse / Rückplatte
Geschirmte Motorleitung:
Ader/Ader <75pF/M
Ader/Schirm <150pF/M
1 2 5 6
25
PE
U V W
Dreiphasig (3/PE)
mit Filter und/oder integriertem
Leitungstrenner
Vom
Stromanschluss
13A 13B 13C 14 30 16 17
4 11
L1
L2
L3
17
