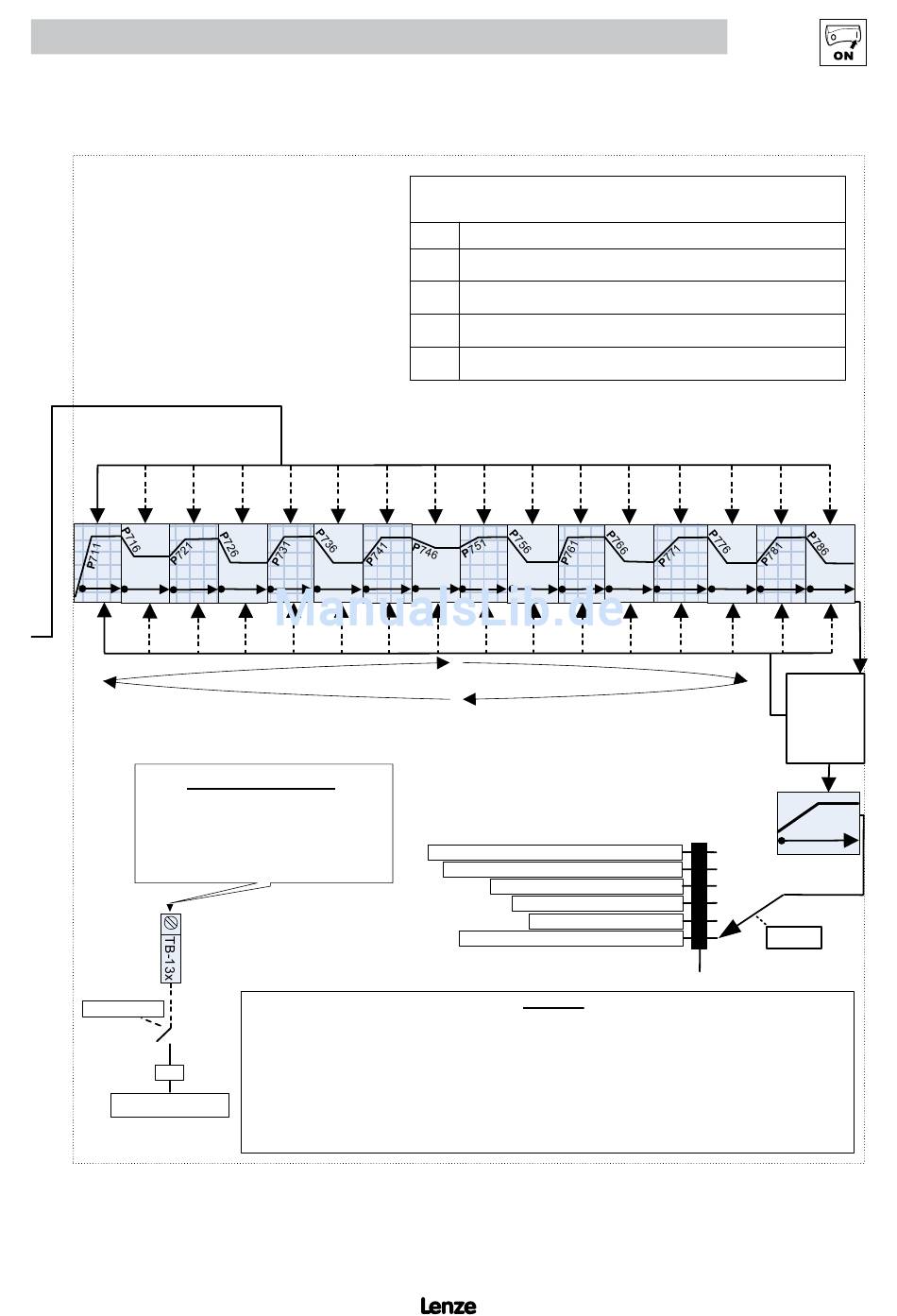

4.5.9.2 Sequenzer-Ablaufdiagramm rechts
1 2 3
P710
P720
P715
P712 P717 P722
SEQUENZ AUFHEBEN
Aktivierung des Eingangs unterbricht
den Sequenzer im gerade aktiven
Segment, bei Deaktivierung verbleibt
der Sequenzer für die restliche Zeit
im Segment.
P121/2/3/4
26
Sequenzer aufheben
EDBSV01_13434350 EN/DE/ES/FR/IT/PT
4 5 6 7
P730
P740
P725 P735
P727 P732 P737 P742
Anzahl der Zykluswiederholungen P707
(4)
Der Eintritt in das Endsegment erfolgt, sobald das Segment mit der höchsten Nummer,
das einen Wert ungleich Null für den Parameter "Zeit im aktuellen Segment" (P712/711 etc.)
besitzt, beendet wurde und die Anzahl der Zykluswiederholungen P707 abgearbeitet wurde.
> Der Wert "0" für die Segmentzeit (P712 etc.) führt zum Überspringen des Segments.
> Die Standardeinstellung der Skalierung von Segmentzeit und Hochlauf/Ablauf (P712/P711 etc.) ist Sekunden.
> Der Sequenzer startet mit dem Segment, das von dem Digitaleingang mit der höchsten Priorität angezeigt wird.
> Auswahloptionen dargestellt als Standardwerte.
Inbetriebnahme
Reaktion auf Übergang Stopp/Start (P100) / Digitaleingang (falls für
Sequenzer-Modus konfiguriert) oder Wiederanlauf nach Fehler.
P706
Reaktion
0 Neustart am Beginn der Sequenz (angezeigt durch TB13x)
Neustart am Beginn des aktuellen Segments
1
2 Start am Beginn des vorherigen Segments
Start am Beginn des nächsten Segments
3
8 9 10 11
P750 P760
P745
P755
P747 P752
P757 P762
Herunterregeln mit GS-Bremse (siehe P174/P175)
Austrudeln mit GS-Bremse (siehe P174/P175)
Schnellhalt (basierend auf P128)
Austrudeln bis zum Stillstand
Stopp (basierend auf P111)
Fortlaufender Betrieb (basierend auf P790)
Hinweise
12 13 14 15
P770 P780
P765
P775
P767 P772 P777 P782
Nein
(4)
Endsegment
5
4
3
2
1
P795
0
3
0 2
0 2
16
P785
P787
In P707
eingestellte
Anzahl an
Zyklen
beendet?
Ja
P790
P791
P792
