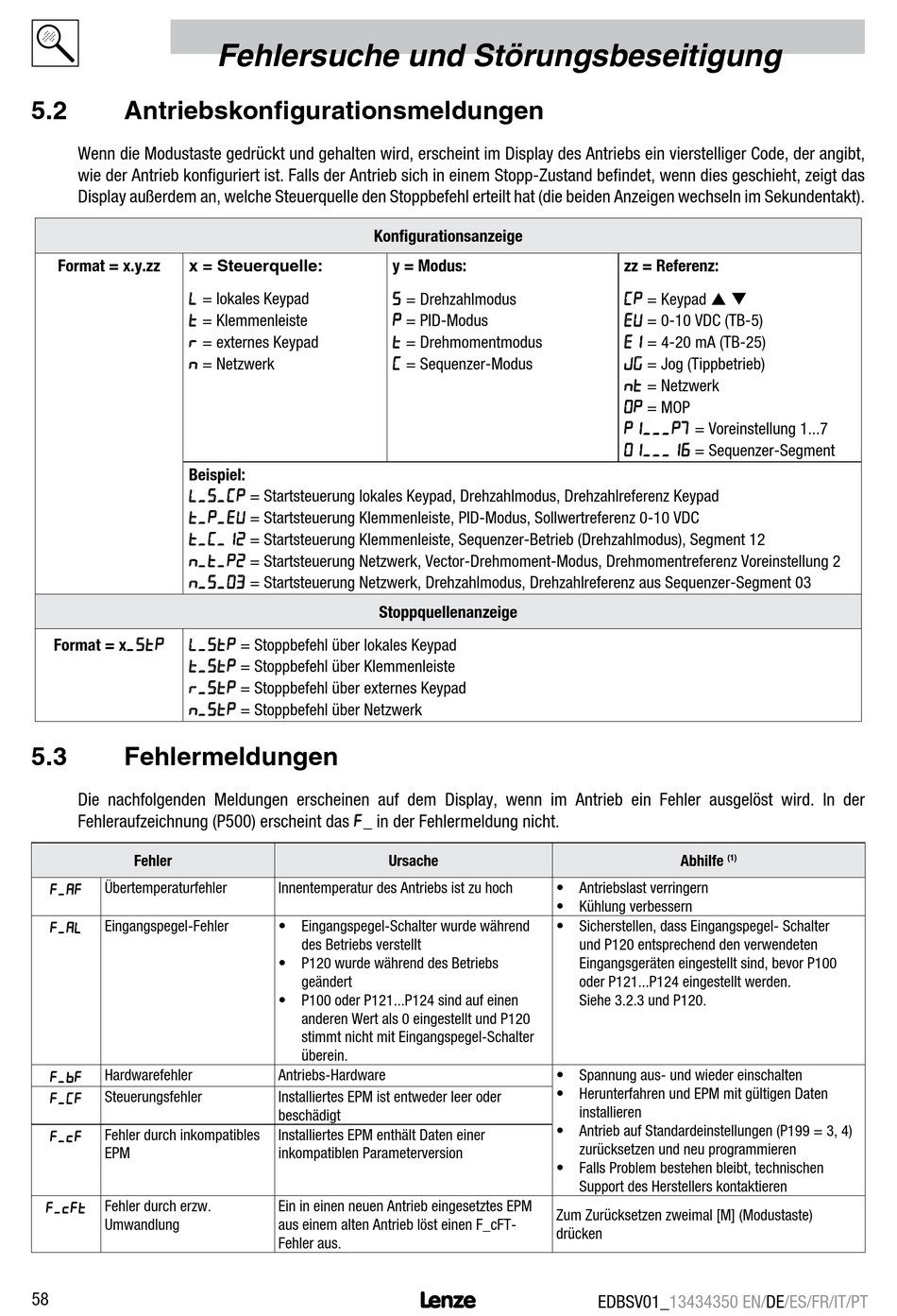

5.2
Antriebskonfigurationsmeldungen
Wenn die Modustaste gedrückt und gehalten wird, erscheint im Display des Antriebs ein vierstelliger Code, der angibt,
wie der Antrieb konfiguriert ist. Falls der Antrieb sich in einem Stopp-Zustand befindet, wenn dies geschieht, zeigt das
Display außerdem an, welche Steuerquelle den Stoppbefehl erteilt hat (die beiden Anzeigen wechseln im Sekundentakt).
Format = x.y.zz
x = Steuerquelle:
L
t
r
n
Beispiel:
L.S.CP
t.p.EU
t.C.12
n.t.p2
n.S.03
Format = x
.StP
L.stp
t.stp
r.stp
n.stp
5.3
Fehlermeldungen
Die nachfolgenden Meldungen erscheinen auf dem Display, wenn im Antrieb ein Fehler ausgelöst wird. In der
Fehleraufzeichnung (P500) erscheint das F_ in der Fehlermeldung nicht.
Fehler
Übertemperaturfehler
f.AF
Eingangspegel-Fehler
f.AL
Hardwarefehler
f.bf
Steuerungsfehler
f.CF
Fehler durch inkompatibles
f.cF
EPM
Fehler durch erzw.
f.cFT
Umwandlung
58
Fehlersuche und Störungsbeseitigung
= lokales Keypad
= Klemmenleiste
= externes Keypad
= Netzwerk
= Startsteuerung lokales Keypad, Drehzahlmodus, Drehzahlreferenz Keypad
= Startsteuerung Klemmenleiste, PID-Modus, Sollwertreferenz 0-10 VDC
= Startsteuerung Klemmenleiste, Sequenzer-Betrieb (Drehzahlmodus), Segment 12
= Startsteuerung Netzwerk, Vector-Drehmoment-Modus, Drehmomentreferenz Voreinstellung 2
= Startsteuerung Netzwerk, Drehzahlmodus, Drehzahlreferenz aus Sequenzer-Segment 03
= Stoppbefehl über lokales Keypad
= Stoppbefehl über Klemmenleiste
= Stoppbefehl über externes Keypad
= Stoppbefehl über Netzwerk
Innentemperatur des Antriebs ist zu hoch
• Eingangspegel-Schalter wurde während
des Betriebs verstellt
• P120 wurde während des Betriebs
geändert
• P100 oder P121...P124 sind auf einen
anderen Wert als 0 eingestellt und P120
stimmt nicht mit Eingangspegel-Schalter
überein.
Antriebs-Hardware
Installiertes EPM ist entweder leer oder
beschädigt
Installiertes EPM enthält Daten einer
inkompatiblen Parameterversion
Ein in einen neuen Antrieb eingesetztes EPM
aus einem alten Antrieb löst einen F_cFT-
Fehler aus.
Konfigurationsanzeige
y = Modus:
S
= Drehzahlmodus
P
= PID-Modus
t
= Drehmomentmodus
C
= Sequenzer-Modus
Stoppquellenanzeige
Ursache
zz = Referenz:
CP
= Keypad p q
EU
= 0-10 VDC (TB-5)
E1
= 4-20 mA (TB-25)
JG
= Jog (Tippbetrieb)
nt
= Netzwerk
OP
= MOP
P1...P7
= Voreinstellung 1...7
01...16
= Sequenzer-Segment
Abhilfe
• Antriebslast verringern
• Kühlung verbessern
• Sicherstellen, dass Eingangspegel- Schalter
und P120 entsprechend den verwendeten
Eingangsgeräten eingestellt sind, bevor P100
oder P121...P124 eingestellt werden.
Siehe 3.2.3 und P120.
• Spannung aus- und wieder einschalten
• Herunterfahren und EPM mit gültigen Daten
installieren
• Antrieb auf Standardeinstellungen (P199 = 3, 4)
zurücksetzen und neu programmieren
• Falls Problem bestehen bleibt, technischen
Support des Herstellers kontaktieren
Zum Zurücksetzen zweimal [M] (Modustaste)
drücken
EDBSV01_13434350 EN/DE/ES/FR/IT/PT
(1)
