4

Inbetriebnahme

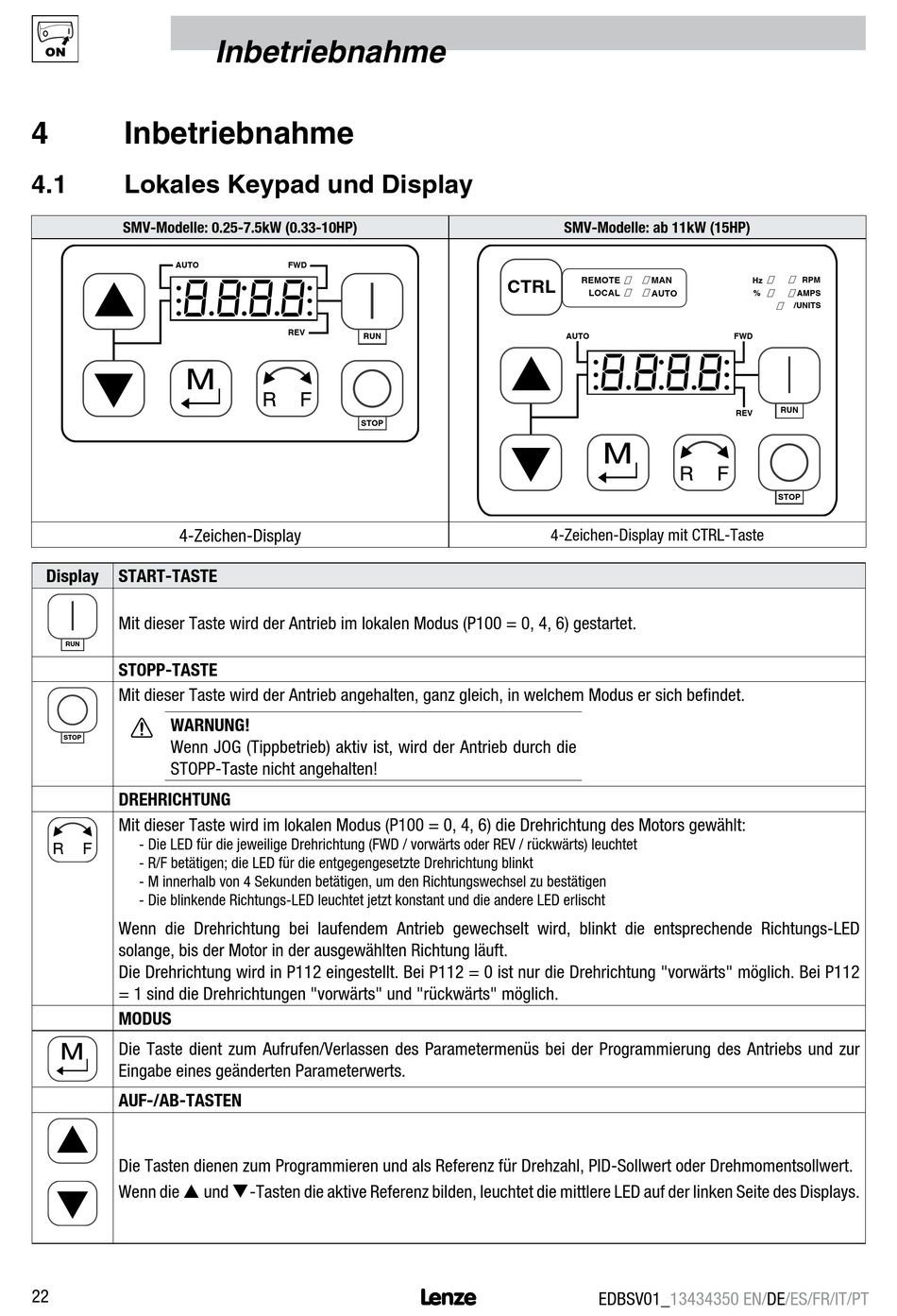

4.1 Lokales Keypad und Display
SMV-Modelle: 0.25-7.5kW (0.33-10HP)
AUTO
4-Zeichen-Display
Display START-TASTE
Mit dieser Taste wird der Antrieb im lokalen Modus (P100 = 0, 4, 6) gestartet.
RUN
STOPP-TASTE
Mit dieser Taste wird der Antrieb angehalten, ganz gleich, in welchem Modus er sich befindet.
WARNUNG!
STOP
Wenn JOG (Tippbetrieb) aktiv ist, wird der Antrieb durch die
STOPP-Taste nicht angehalten!
DREHRICHTUNG
Mit dieser Taste wird im lokalen Modus (P100 = 0, 4, 6) die Drehrichtung des Motors gewählt:
- Die LED für die jeweilige Drehrichtung (FWD / vorwärts oder REV / rückwärts) leuchtet
- R/F betätigen; die LED für die entgegengesetzte Drehrichtung blinkt
- M innerhalb von 4 Sekunden betätigen, um den Richtungswechsel zu bestätigen
- Die blinkende Richtungs-LED leuchtet jetzt konstant und die andere LED erlischt
Wenn die Drehrichtung bei laufendem Antrieb gewechselt wird, blinkt die entsprechende Richtungs-LED
solange, bis der Motor in der ausgewählten Richtung läuft.
Die Drehrichtung wird in P112 eingestellt. Bei P112 = 0 ist nur die Drehrichtung "vorwärts" möglich. Bei P112
= 1 sind die Drehrichtungen "vorwärts" und "rückwärts" möglich.
MODUS
Die Taste dient zum Aufrufen/Verlassen des Parametermenüs bei der Programmierung des Antriebs und zur
Eingabe eines geänderten Parameterwerts.
AUF-/AB-TASTEN
Die Tasten dienen zum Programmieren und als Referenz für Drehzahl, PID-Sollwert oder Drehmomentsollwert.
Wenn die p und q-Tasten die aktive Referenz bilden, leuchtet die mittlere LED auf der linken Seite des Displays.
22
Inbetriebnahme
FWD
REV
RUN
STOP
SMV-Modelle: ab 11kW (15HP)
REMOTE MAN
CTRL
LOCAL
AUTO
AUTO
4-Zeichen-Display mit CTRL-Taste
EDBSV01_13434350 EN/DE/ES/FR/IT/PT
RPM
Hz
% AMPS
/UNITS
FWD
RUN
REV
STOP
